Измерители времени и скорости распространения ультразвука ПУЛЬСАР-2
| Номер в ГРСИ РФ: | 52901-13 |
|---|---|
| Производитель / заявитель: | ООО НПП "Интерприбор", г.Челябинск |
Измерители времени и скорости распространения ультразвука ПУЛЬСАР-2 (далее - приборы) предназначены для измерений времени и скорости распространения ультразвуковых импульсов (далее - УЗ импульсов) в твёрдых композиционных материалах посредством сквозного и поверхностного прозвучивания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52901-13 |
| Действует | по 25.01.2028 |
| Наименование | Измерители времени и скорости распространения ультразвука |
| Модель | ПУЛЬСАР-2 |
| Модификации |
ПУЛЬСАР-2.1 ПУЛЬСАР-2.2 ПУЛЬСАР-2М |
| Приказы |
№2109 от
16.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7f22f7d0-0a85-f72f-53bc-f6e3fd67735b |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 12.03.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 211 п. 11 от 12.03.2013 |
Производитель / Заявитель
ООО НПП «Интерприбор», РОССИЯ, 454080, Челябинская обл., г. Челябинск, ул. Тернопольская, д. 6, офис 508
Россия
Поверка
| Методика поверки / информация о поверке |
МП-03-2020-20 ГСИ. Измерители времени и скорости распространения ультразвука ПУЛЬСАР-2. Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
13323
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 13211 (99%) |
| Неуспешных поверок (СИ непригодно) | 112 (1 %) |
| Актуальность информации | 24.10.2026 |
Поверители
Скачать
|
52901-13: Описание типа
2022-52901-13.pdf
|
Скачать | 876.2 КБ | |
|
52901-13: Методика поверки
2022-mp52901-13.pdf
Файл устарел
|
Скачать | 1.9 MБ | |
|
52901-13: Описание типа
2022-52901-13-1.pdf
Файл устарел
|
Скачать | 876.2 КБ | |
|
52901-13: Описание типа
2026-52901-13.pdf
Файл устарел
|
Скачать | 404.5 КБ | |
|
52901-13: Методика поверки
2022-mp52901-13-1.pdf
Файл устарел
|
Скачать | 1.9 MБ | |
|
52901-13: Описание типа
2026-52901-13-1.pdf
|
Скачать | 404.5 КБ | |
|
52901-13: Методика поверки
МП-03-2020-20
2022-mp52901-13-2.pdf
|
Скачать | 1.9 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Измерители времени и скорости распространения ультразвука ПУЛЬСАР-2 (далее - приборы) предназначены для измерений времени и скорости распространения ультразвуковых импульсов (далее - УЗ импульсов) в твёрдых композиционных материалах посредством сквозного и поверхностного прозвучивания.
Описание
Принцип действия приборов основан на измерении времени и скорости прохождения УЗ импульсов через материал от излучающего датчика к приёмному в соответствии с заданным алгоритмом обработки. Результаты измерения времени и скорости индицируются дисплеем электронного блока прибора.
Приборы выпускаются в трех модификациях - ПУЛЬСАР-2.1, ПУЛЬСАР-2.2 и ПУЛЬСАР-2М, имеющих набор сервисных функций и отличающихся по конструкции и комплектности. Связь с ПК у всех модификаций осуществляется через USB-порт.
Приборы модификаций ПУЛЬСАР-2.1, ПУЛЬСАР-2.2 состоят из электронных блоков и датчиков (излучающего и приемного электроакустических УЗ преобразователей). Электронный блок выполнен в малогабаритном корпусе с цветным дисплеем и 15-ти клавишной клавиатурой. В зависимости от способа прозвучивания исследуемого материала к электронному блоку посредством двух кабелей длиной 1,5 метра подключаются датчики для поверхностного прозвучивания либо для сквозного прозвучивания.
Датчик поверхностного прозвучивания состоит из двух УЗ преобразователей с конусными насадками. УЗ преобразователи жестко закреплены на ручке с фиксированной базой 120±1 мм.
Датчик сквозного прозвучивания представляет собой УЗ преобразователь с плоской измерительной поверхностью, закрепленной в металлическом корпусе. К электронному блоку подключаются два датчика сквозного прозвучивания для проведения измерений на произвольной базе. Для увеличения базы прозвучивания дополнительно используется кабель длиной 3 метра.
Датчики поверхностного и сквозного прозвучивания имеют два исполнения: обычное исполнение и исполнение с гидроизоляцией для измерений в водной среде.
Набор сервисных функций приборов модификаций ПУЛЬСАР-2.1, ПУЛЬСАР-2.2 позволяет задать значение базы измерения, выбрать один из основных режимов работы -сквозное или поверхностное прозвучивание, задать количество измерений в серии, сохранить и просмотреть результаты измерений при долговременном хранении в энергонезависимой памяти.
Приборы модификаций ПУЛЬСАР-2.2 отличается наличием функции визуализации принимаемых сигналов: режим осциллографа с возможностью ручной регулировки параметров измерительного тракта и курсорными измерениями.
Приборы модификации ПУЛЬСАР-2М выполнены в виде датчика поверхностного прозвучивания с встроенным электронным блоком, в двух версиях: с черно-белым дисплеем (версия LCD) и с цветным дисплеем (версия TFT). База измерения фиксирована на длине 120±1 мм. Набор сервисных функций позволяет задать количество измерений в серии, сохранить и просмотреть результаты измерений при долговременном хранении в энергонезависимой памяти.
Питание приборов осуществляется от встроенного литиевого источника питания 3.
Место пломбирования и клеймения на приборах ПУЛЬСАР-2 от несанкционированного доступа расположено в отверстии на винте крепления корпуса электронного блока.
Общий вид приборов и места нанесения пломбировки от несанкционированного доступа представлены на рисунках 1-7.
Место пломбирования
Рисунок 1 - Место нанесения пломбировки от несанкционированного доступа на панели электронного блока приборов модификаций ПУЛЬСАР-2.1, ПУЛЬСАР-2.2
О
Место пломбирования
+

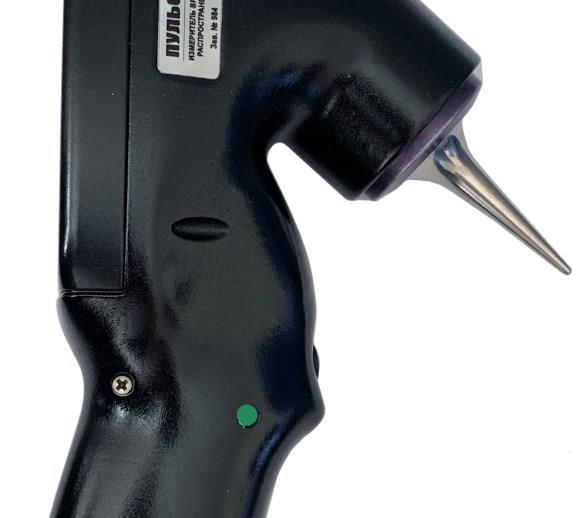

Рисунок 2 - Место нанесения пломбировки от несанкционированного доступа на панели электронного блока прибора модификации ПУЛЬСАР-2М (версия LCD)
Место пломбирования

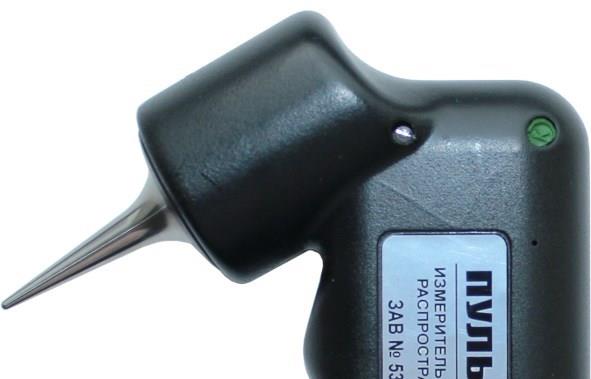

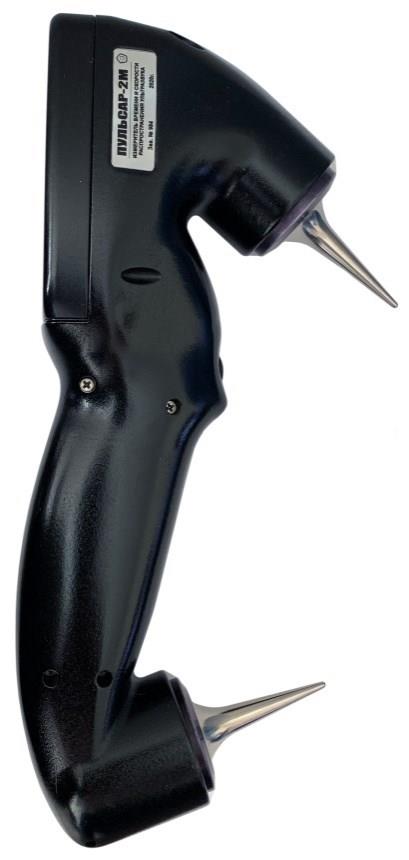

Рисунок 3 - Место нанесения пломбировки от несанкционированного доступа на панели электронного блока прибора модификации ПУЛЬСАР-2М (версия TFT)

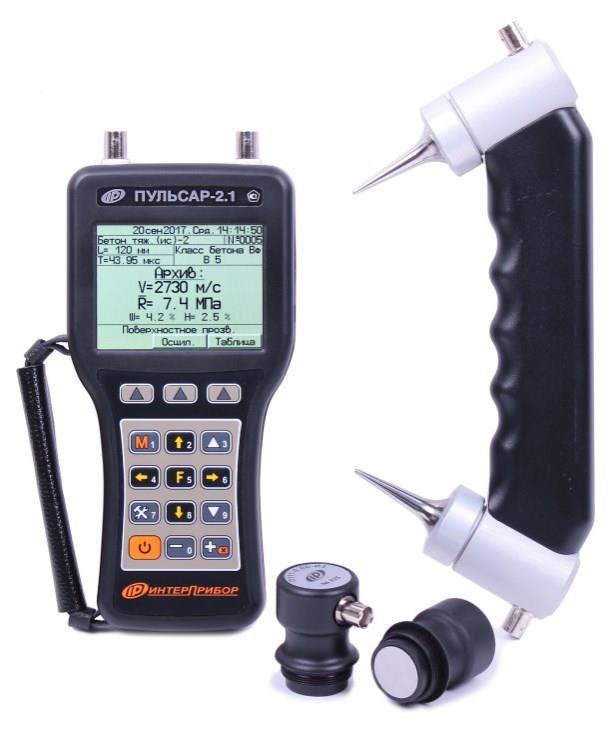

Рисунок 4 - Общий вид ПУЛЬСАР-2.1

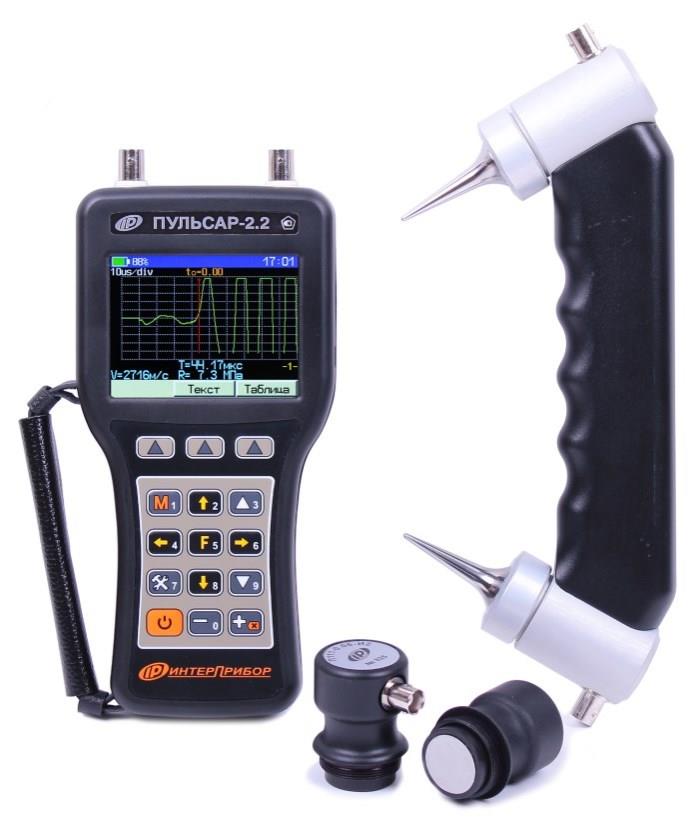

Рисунок 5 - Общий вид ПУЛЬСАР-2.2

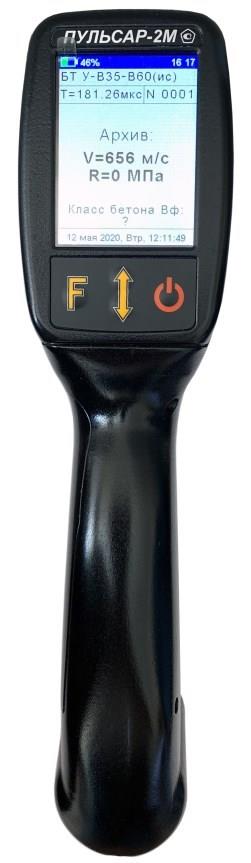

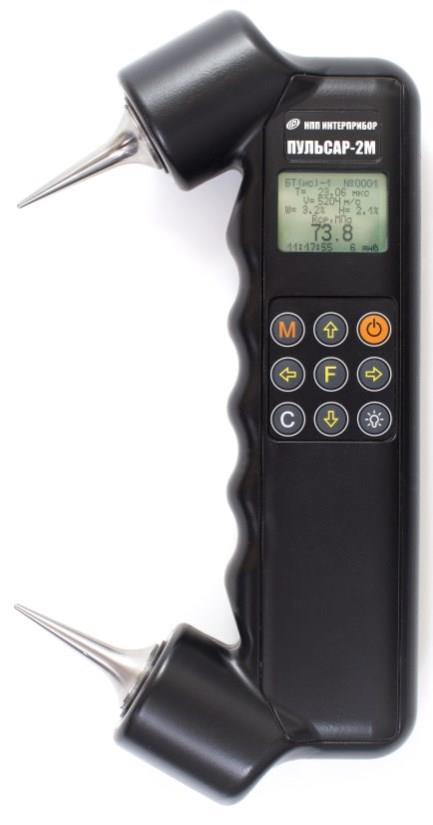

Рисунок 6 - Общий вид ПУЛЬСАР-2М (версия LCD)
Программное обеспечение
Программное обеспечение приборов (далее - ПО) не изменяемое и не считываемое.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Модификации Пульсар-2.1, Пульсар-2.2 |
Модификация Пульсар-2М | |
|
Идентификационное наименование ПО |
ПУЛЬСАР2 |
ПУЛЬСАР2 |
|
Номер версии (идентификационный номер) ПО |
Не ниже 29.08.2017 |
Не ниже 01.02.12 |
|
Цифровой идентификатор ПО |
0109 |
5728 |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Диапазон измерений скорости распространения УЗ импульсов, м/с |
от 1000 до 10000 |
|
Пределы допускаемой основной абсолютной погрешности измерения скорости распространения УЗ импульсов, м/с: - для модификации Пульсар-2.1, Пульсар-2.2 в диапазоне скоростей от 1000 до 2499 м/с в диапазоне скоростей от 2500 до 6499 м/с в диапазоне скоростей от 6500 до 10000 м/с |
±(0,02^Vd+10) ±(0,01-Vd+10) ±(0,02^Vd+10) |
|
Где Vd - измеренное значение скорости, м/с. | |
|
Диапазон показаний скорости распространения УЗ импульсов, м/с |
от 1000 до 10000 |
|
Пределы допускаемой основной абсолютной погрешности измерения скорости распространения УЗ импульсов, м/с: - для модификации Пульсар-2М в диапазоне скоростей от 1000 до 2499 м/с в диапазоне скоростей от 2500 до 6499 м/с в диапазоне скоростей от 6500 до 10000 м/с |
±(0,02^Vd+10) ±(0,01-Vd+10) ±(0,03^Vd+10) |
|
Диапазон показаний времени распространения УЗ импульсов, мкс - модификаций Пульсар-2.1; Пульсар -2.2 - модификации Пульсар-2М |
от 10 до 20000 от 10 до 120 |
|
Диапазон измерений времени распространения УЗ импульсов, мкс |
от 10 до 100 |
|
Пределы допускаемой основной абсолютной погрешности измерения времени распространения УЗ импульсов, мкс: - для модификации Пульсар-2.1, Пульсар-2.2 в диапазоне скоростей от 1000 до 2499 м/с в диапазоне скоростей от 2500 до 6499 м/с в диапазоне скоростей от 6500 до 10000 м/с |
±(0,02-Т0+0,1) ±(0,01-Т0+0,1) ±(0,02-Т0+0,1) |
|
Где Т0 - измеренное значение времени, мкс. | |
Продолжение таблицы 2
|
Наименование характеристик |
Значения характеристик |
|
Пределы допускаемой основной абсолютной погрешности измерения времени распространения УЗ импульсов, мкс: - для модификации Пульсар-2М в диапазоне скоростей от 1000 до 2499 м/с в диапазоне скоростей от 2500 до 6499 м/с в диапазоне скоростей от 6500 до 10000 м/с |
±(0,02-То+О,1) ±(0,01-То+О,1) ±(0,03-То+О,1) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерения скорости и времени распространения УЗ импульсов при отклонении температуры окружающей среды от границ нормальной области на каждые 10 °С в пределах рабочего диапазона температур, в долях от основной погрешности, не более |
0,5 |
|
База измерений при поверхностном прозвучивании, мм |
120±1 |
|
Пределы установки периода зондирования импульсов, с |
от 0,2 до 1 |
|
Нормальные условия измерений: - температура окружающей среды, °С; - относительная влажность, %, не более; - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
Таблица 3 - Технические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Напряжение питания прибора, В: - от встроенного аккумулятора - от внешнего источника питания (зарядное устройство) |
3,7±0,5 5±0,25 |
|
Потребляемая мощность прибора, Вт, не более |
8,0 |
|
Условия эксплуатации: - рабочий диапазон температур окружающего воздуха, °С: Пульсар-2.1, Пульсар-2.2, Пульсар-2М (Версия TFT) Пульсар-2М (версия LCD) - относительная влажность воздуха при + 25 °С, %, не более |
от -20 до +40 от -10 до +40 80 |
|
Масса прибора в сборе, кг, не более: - модификаций Пульсар-2.1; Пульсар-2.2 - модификации Пульсар-2М |
2,5 2,0 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - модификаций Пульсар-2.1; Пульсар -2.2 электронного блока датчика поверхностного прозвучивания в сборе датчика сквозного прозвучивания - модификации Пульсар -2М |
220 х 100 х 35 300 х 130 х 40 52 х 50 280 х 70 х 130 |
|
Средняя наработка на отказ, ч, не менее |
8000 |
|
Полный средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится наклейкой или нанесением лазерной печати на панель электронного блока приборов и печатается типографским способом в левом верхнем углу титульного листа Руководств по эксплуатации НКИП.408232.100 РЭ, НКИП.408233.100 РЭ, НКИП.408235.100 РЭ, НКИП.408235.100-01 РЭ.
Комплектность
Таблица 4 - Комплектность средства измерения
|
Наименование |
Обозначение |
Количество, шт. |
Примечание | ||
|
ПУЛЬСАР - 2.1 |
ПУЛЬСАР - 2.2 |
ПУЛЬСАР -2М | |||
|
Измеритель времени и скорости распространения ультразвука - блок электронный - моноблок - датчик поверхностного прозвучивания* - датчик сквозного прозвучивания* |
Согласно заказу |
1 - 1 2 |
1 - 1 2 |
- 1 - - |
По заказу -исполнение с гидроизоляцией По заказу -исполнение с гидроизоляцией |
|
- комплект кабелей 1,5 м (2 шт) |
- |
1 |
1 |
- |
При заказе датчиков с гидроизоляцией комплект со специальными разъемами |
|
- кабель длиной 3 м |
- |
1 |
1 |
- |
При заказе датчиков сквозного прозвучивания |
|
Контрольный образец из оргстекла в чехле |
- |
1 |
1 |
1 |
При заказе в кейсе чехол отсутствует |
|
Кабель USB |
- |
1 |
1 |
1 | |
|
Зарядное устройство USB |
- |
1 |
1 |
1 | |
|
Программа связи с ПК |
- |
1 |
1 |
1 | |
|
Чехол |
- |
1 |
1 |
1 |
При заказе в кейсе чехол отсутствует |
|
Сумка * |
- |
1 |
1 |
1 | |
|
Кейс* |
- |
1 |
1 |
1 | |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество, шт. |
Примечание | ||
|
ПУЛЬСАР -2.1 |
ПУЛЬСАР -2.2 |
ПУЛЬСАР -2М | |||
|
Футляр кожаный «свободные руки»* |
- |
1 |
1 |
- | |
|
Руководство по эксплуатации |
НКИП. 408232.100 РЭ НКИП. 408233.100 РЭ НКИП. 408235.100 РЭ НКИП. 408235.100-01 РЭ |
1 |
1 |
1 | |
|
Методика поверки |
- |
1 |
1 |
1 | |
|
* - по заказу. | |||||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
МИ 2055-90 Государственная поверочная схема для средств измерений скорости распространения продольных ультразвуковых волн в твёрдых средах
ТУ 4276-026-7453096769-2012 Измерители времени и скорости распространения ультразвука ПУЛЬСАР-2. Технические условия
