Трансформаторы напряжения JDCF-110
| Номер в ГРСИ РФ: | 52910-13 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd.", Китай |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52910-13 |
| Действует | по 12.03.2018 |
| Наименование | Трансформаторы напряжения |
| Модель | JDCF-110 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 18486a4a-9452-122a-29db-7b6b45bd45fe |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2013 |
| Страна-производитель | Китай |
| Информация о сертификате | |
| Срок действия сертификата | 12.03.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 211 п. 22 от 12.03.2013 |
Производитель / Заявитель
Фирма "Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd.", КИТАЙ
Китай
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-2011 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52910-13: Описание типа
2013-52910-13.pdf
|
Скачать | 66.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения JDCF-110 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты, применяются в электрических сетях 110 кВ.
Описание

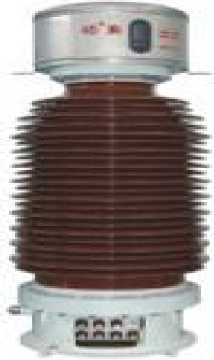

Трансформаторы напряжения JDCF-110 представляют собой однофазные масштабные преобразователи индуктивного типа, у которых активная часть размещена в баке у основания.
Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Первичная обмотка изготавливается из
высококачественного медного провода, покрытого двойным слоем эмали и пластиковым покрытием, стойким к высокой температуре. Имеется до трех основных вторичных обмоток - измерительных и (или) защитных и одна дополнительная. Все обмотки изолированы бумажно-масляной изоляцией и помещены в баке, заполненном маслом. Сердечники, набранные из листов электротехнической стали в виде замкнутых квадратов, имеют низкие потери. Наверху фарфорового изолятора расположена головка из нержавеющей стали с маслорасширителем. Вывод Х первичной обмотки и выводы вторичных обмоток находятся в клеммной коробке, помещенной внизу трансформатора. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
Технические характеристики
|
- первичное напряжение, В |
110000/V3 |
|
- вторичные напряжения, В |
100/^3; 100 |
|
- наибольшее рабочее напряжение, кВ |
126 |
|
- классы точности измерительных обмоток |
0,2; 0,5 |
|
- классы точности защитных обмоток |
3Р; 6P |
|
- номинальные вторичные нагрузки | |
|
- обмотки для измерений, В^А |
от 5 до 200 |
|
- обмотки для защиты, В^А |
до 300 |
|
- доп. обмотка, В^А |
до 300 |
|
- номинальная частота, Гц |
50 |
|
- масса не более, кг |
695 |
|
- габаритные размеры, мм |
от 675x660x1820 |
|
до 675x660x2080 |
Климатическое исполнение УХЛ4 по ГОСТ 15150-69 в диапазоне от -60 до +45 °С.
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора штамповкой, а на титульный лист эксплуатационной документации - типографским способом.
Комплектность
Трансформатор напряжения JDCF-110 - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Поверка
Осуществляется по ГОСТ 8.216-2011 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:
- Трансформатор напряжения эталонный NVOS, номинальное первичное напряжение 110/^3, класс точности 0,01.
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения о методах измерений
Сведения приведены в Руководстве по эксплуатации «Трансформаторы напряжения JDCF-110» фирмы Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd
Нормативные документы
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".
Рекомендации к применению
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
