Трансформаторы тока ACH-36
| Номер в ГРСИ РФ: | 52912-13 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Electrotecnica Arteche Hermanos S.A.", Испания |
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 52912-13 | ||||||
| Наименование | Трансформаторы тока | ||||||
| Модель | ACH-36 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 83d41b77-7112-3c9a-3984-b0b8574a36f3 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2013 | ||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2013 |
| Страна-производитель | Испания |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 211 п. 24 от 12.03.2013 |
Производитель / Заявитель
Фирма "Electrotecnica Arteche Hermanos S.A.", ИСПАНИЯ
Испания
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52912-13: Описание типа
2013-52912-13.pdf
|
Скачать | 83 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока ACH-36 (далее по тексту - трансформаторы тока) являются масштабными преобразователями и предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты в электрических установках переменного тока.
Описание
Трансформаторы тока ACH-36 являются однофазными трансформаторами опорного типа с литой изоляцией, выполненной из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Первичная обмотка может быть как односекционной, так и двухсекционной для перекоммутаций. Подключение токоведущих шин осуществляется к контактным выводам, расположенным на верхней поверхности трансформатора, с помощью болтов М12. Трансформаторы тока могут иметь до четырех вторичных обмоток, каждая из которых расположена на своем магнитопроводе. Вторичные обмотки - измерительные и (или) защитные, изготовлены на номинальный вторичный ток 5 А. Выводы вторичных обмоток помещены в контактную коробку на основании трансформаторов тока. Для крепления к выводам вторичной обмотки используются болты М6. На основании имеются отверстия для крепления трансформаторов тока и клемма для заземления с винтом М8. Контактная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой.

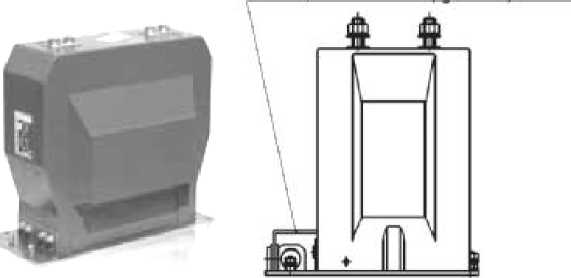

Внешний вид и схема пломбирования представлены на рисунке 1.
Рисунок 1 - Внешний вид и схема пломбирования трансформатора тока
Технические характеристики
Основные метрологические и технические характеристики трансформаторов тока
приведены в таблице 1. Таблица 1
|
Метрологическая или техническая характеристика |
Значение |
|
Наибольшее рабочее напряжение, кВ |
36 |
|
Номинальный первичный ток трансформатора 11ном, А |
200 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Номинальная частота, Гц |
50 |
|
Число вторичных обмоток |
3 |
|
Класс точности: - вторичной обмотки для измерений(1И1-1И2) - вторичной обмотки для защиты (2И1-2И2) |
0,5S 5Р |
|
Метрологическая или техническая характеристика |
Значение |
|
Номинальная вторичная нагрузка S2hom с индуктивноактивным коэффициентом мощности cos ф2 = 0,8, В^А - вторичной обмотки для измерений(1И1-1И2) - вторичной обмотки для защиты (2И1-2И2) |
20 20 |
|
Номинальный коэффициент безопасности КБном |
10 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
10 |
|
Г абаритные размеры, мм, не более |
405x354x210 |
|
Масса, кг, не более |
51 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У3 |
Знак утверждения типа
Знак утверждения типа наносят на табличку трансформаторов тока методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
- трансформатор тока 1 шт.;
- руководство по эксплуатации 1 экз.
Поверка
Поверку трансформаторов тока следует проводить в соответствии с ГОСТ 8.217 «ГСИ. Трансформаторы тока. Методика поверки».
В перечень основного поверочного оборудования входят:
- трансформаторы (компараторы) тока 1-го и 2-го разрядов по ГОСТ 8.550;
- прибор сравнения токов с допускаемой погрешностью по току в пределах от ±0,03 % до ±0,001 % и по фазовому углу от ±3,0’ до ±0,1’.
Сведения о методах измерений
Метод измерения - прямой.
Нормативные документы
ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Рекомендации к применению
- осуществление торговли и товарообменных операций.
