Имитатор эхосигналов ААМЯ.441461.000
| Номер в ГРСИ РФ: | 52916-13 |
|---|---|
| Производитель / заявитель: | ООО "НД ТЕХНОЛОДЖИ", Украина, г.Киев |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52916-13 |
| Наименование | Имитатор эхосигналов |
| Модель | ААМЯ.441461.000 |
| Класс СИ | 29.02 |
| Год регистрации | 2013 |
| Страна-производитель | Украина |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 211 п. 28 от 12.03.2013 |
Производитель / Заявитель
ООО "НД ТЕХНОЛОДЖИ", Украина, г.Киев
Украина
Поверка
| Методика поверки / информация о поверке | МП 52916-13 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 5 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 52916-13: Описание типа СИ | Скачать | 270.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Имитатор эхосигналов ААМЯ.441461.000 (далее по тексту - имитатор) предназначен для формировании радиоимпульсов эхосигналов при проведения проверочно-настроечных работ с ультразвуковыми уровнемерами-сигнализаторами УУС и другими ультразвуковыми стационарными уровнемерами взрывозащищенного исполнения (далее по тексту - уровнемер) на месте эксплуатации.
Описание
Принцип действия имитатора основан на формировании радиоимпульсов эхосигналов в ответ на поступивший из испытуемого уровнемера радиоимпульс излучения. Задержка во времени сформированных радиоимпульсов эхосигнала соответствует приходу эхосигналов с заданных расстояний при заданной скорости распространения звука в контролируемой среде.
Основные узлы имитатора: устройство формирования (два канала); контроллер; модуль ЖКИ; плата кнопок управления (ПКУ); блок питания.
Радиоимпульс излучения из испытуемого уровнемера поступает на устройство формирования, где по его переднему фронту формируется управляющий импульс, подаваемый на контроллер.
По поступлению данного импульса контроллер в соответствии с управляющей информацией (количество эхосигналов, временные задержки каждого эхосигнала), поступившей с платы ПКУ, формирует и через заданные временные задержки, последовательно выдает на устройство формирования запускающие импульсы.
Устройство формирования по каждому запускающему импульсу в соответствии с управляющей информацией (частота, амплитуда и длительность), поступившей с платы ПКУ, формирует и выдает в испытуемый уровнемер радиоимпульсы эхосигналов.
Кроме того, контроллер в соответствии с управляющей информацией (значение температуры), поступившей с платы ПКУ, выдает в испытуемый уровнемер код заданного значения температуры.
Модуль ЖКИ служит для отображения необходимой буквенно-цифровой информации в процессе задания параметров формирования эхосигналов, а также для отображения осциллограмм эхосигналов в процессе их выдачи в контролируемый уровнемер.
Электропитание имитатора (+ 12 В) подается от блока питания БП, входящего в состав имитатора.
Конструктивно имитатор выполнен в металлическом корпусе - ящике клеммном взрывозащищенном типа ЯК 32.
На лицевой панели корпуса имитатора установлена крышка, на которой расположены: жидкокристаллический индикатор (ЖКИ), кнопочная клавиатура, индикаторные светодиоды И1, И2, ИЗ и планка с маркировкой имитатора и маркировкой взрывозащиты.
На боковой стенке корпуса имитатора расположен кабельный ввод для герметичного ввода соединительного кабеля, которым имитатор подключается к испытуемому уровнемеру и переключатель питания.
Взрывозащищенность имитатора обеспечивается выполнением его с видом взрывозащиты «искробезопасная цепь» по ГОСТ 22782.5-78 и ГОСТ Р 51330.10-99, а также выполнением ряда технических требований в соответствии с ГОСТ 22782.0-81 и ГОСТ Р 51330.0-99.
Искробезопасность электрических цепей имитатора достигается за счет подключения их к искробезопасным цепям блока БП, а также схемных и конструктивных решений, исключающих возможность превышения допустимых значений напряжений и токов.

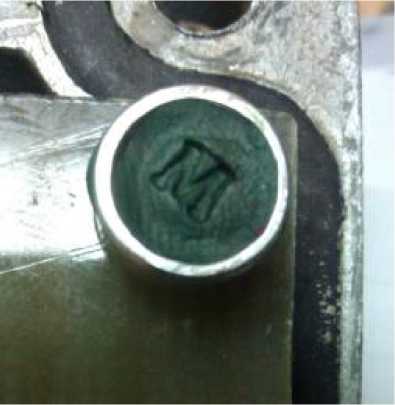

В целях предотвращения несанкционированного доступа к имитатора, осуществляется его пломбирование при помощи мастики заполняется в пломбировочную втулку, расположенную на пластине, имитатора ПИ.
внутренним частям битумной, которая закрывающей плату
Программное обеспечение
Характеристики программного обеспечения (ПО) приведены в таблице 1.
Встроенное ПО «IMI UNIVERSAL» (микропрограмма) - внутренняя программа контроллера для обеспечения нормального функционирования прибора. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики прибора нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
«IMI UNIVERSAL» |
«IMI» |
Не ниже 1113 |
Oxbaf1 |
CRC16 ANCI |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «А» в соответствии с МИ 3286-2010.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики имитатора эхосигналов
|
Характеристика |
Значение |
|
Число каналов для подключения к уровнемеру |
2 («Канал А» и «Канал В») |
|
Параметры поступающих на имитатор радиоимпульсов излучения: - длительность, мкс - частота, кГц - амплитуда, В |
От 3 до 400 От 20 до 800 От 35 до 40 - при подключении к входу уровнемера; От 0,2 до 0,3 - при подключении к входу электроакустического преобразователя |
|
Количество воспроизводимых радиоимпульсов эхосигналов |
В канале А: от 1 до 10; В канале В: от 1 до 5 |
|
Количество периодов излучения радиоимпульсов эхосигналов |
От 1 до 232 |
|
Частота воспроизводимых радиоимпульсов эхосигналов, кГц |
От (240 ± 10) до (922 ± 10) |
|
Амплитуда имитируемых радиоимпульсов |
Регулируемая, в пределах от 3 до 100 % |
|
Временные задержки воспроизводимых радиоимпульсов эхосигналов относительно переднего фронта радиоимпульса излучения, мс |
от 0,05 до 100 |
|
Пределы допускаемой абсолютной погрешности воспроизведения временных задержек радиоимпульсов эхосигналов относительно переднего фронта импульса излучения, Ai, мкс |
Ai = ± (n + 3)/22,1184; где n > tзаg./2960 - ближайшее целое число; tзад. - задаваемая временная задержка эхосигнала относительно переднего фронта импульса излучения, мкс; |
|
Характеристика |
Значение |
|
2960 - константа счета имитатора, мкс; 22,1184 - константа счета имитатора | |
|
Цена единицы наименьшего разряда при отображении значений воспроизводимых временных задержек импульсов эхосигналов, мс |
0,000001 |
|
Напряжение питания встроенного источника, В |
От 9 до 12 |
|
Габаритные размеры, мм, (длина*ширина*высота) |
255x243x77 |
|
Масса, кг |
3 |
|
Наработка на отказ, не менее, ч |
67000 |
|
Срок службы, не менее, лет |
14 |
|
Маркировка взрывозащиты |
2Ех^ПВТ4 |
|
Уровень взрывозащиты |
повышенная надежность против взрыва |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от - 20 до + 50 до 100 при 40 °С |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель имитатора наклейкой и лицевую страницу паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность имитатора эхосигналов (обязательная поставка)
|
Наименование |
Количество |
|
Имитатор эхосигналов ААМЯ.441461.000 № 031 |
1 шт. |
|
Соединительный кабель |
7 шт. |
|
Преобразователь электроакустический П1 |
2 шт. |
|
Переходник BNC(роз.)-BNC(роз.) |
2 шт. |
|
Элементы питания R6 |
8 шт. |
|
Сумка упаковочная |
1 шт. |
|
Паспорт ААМЯ.441461.000 ПС |
1 экз. |
Поверка
осуществляется по документу МП 52916-13 «Имитаторы эхосигналов ААМЯ.441461.000.
Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в январе 2013 г.
Средства поверки: осциллограф универсальный С1-83, частотомер электронно-счетный вычислительный Ч3-64.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая документация фирмы ООО «НД ТЕХНОЛОДЖИ», Украина.
Рекомендации к применению
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
