Мера толщины МТ-01
| Номер в ГРСИ РФ: | 52938-13 |
|---|---|
| Производитель / заявитель: | ФГУП "НИИ мостов и дефектоскопии ФАЖТ", г.С.-Петербург |
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 52938-13 | ||||||
| Наименование | Мера толщины | ||||||
| Модель | МТ-01 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 39c0ad14-00fe-39e1-6cc8-a9799e94449c | ||||||
| Испытания |
|
||||||
| Год регистрации | 2013 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 211 п. 54 от 12.03.2013 |
Производитель / Заявитель
ФГУП "НИИ мостов и дефектоскопии ФАЖТ", РОССИЯ, г.С.-Петербург
Россия
Поверка
| Методика поверки / информация о поверке | МП 113.Д4-12 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52938-13: Описание типа
2013-52938-13.pdf
|
Скачать | 90.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Мера толщины МТ-01, предназначенная для хранения и воспроизведения толщины и скорости распространения ортогонально поляризованных поперечных волн (далее по тексту -мера) предназначена для поверки прибора ультразвукового контроля распределения остаточных механических напряжений UER-T II.
Описание
Принцип действия основан на воспроизведении толщины и скорости распространения ортогонально поляризованных поперечных волн.
Мера представляет собой стальную пластину.

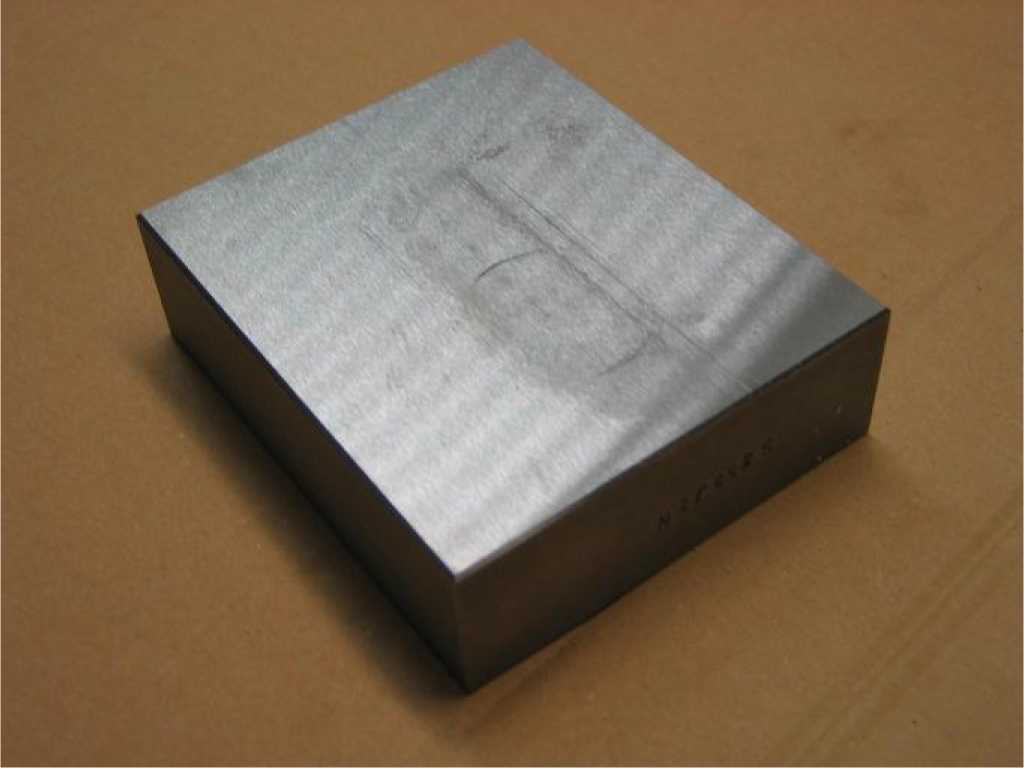

Мера изготовлена из стали типа S355J2N по EN 10025-2:2004. Общий вид меры представлен на рисунке 1.
Рисунок 1
Технические характеристики
Таблица 1
|
Наименование измеряемого параметра |
Значение параметра |
|
Толщина меры, мм |
30,1 |
|
Пределы допускаемого значения отклонения толщины меры от номинального значения, мм |
±0,5 |
|
Пределы доверительной границы погрешности измерения толщины меры при Р = 0,95; мм |
±0,1 |
|
Номинальное значение скорости поперечной волны, поляризованной вдоль меры при температуре 20 ± 2 °С, м/с |
3275,5 |
|
Пределы допускаемого значения отклонения скорости поперечной волны, поляризованной вдоль меры, м/с |
±50 |
|
Пределы доверительной границы погрешности измерения скорости поперечной волны, поляризованной вдоль меры, м/с при Р = 0,95; мм |
±0,8 |
|
Номинальное значение скорости поперечной волны, поляризованной поперек меры при температуре 20 ± 2 0С, м/с |
3240,0 |
|
Пределы допускаемого значения отклонения скорости поперечной волны, поляризованной поперек меры, м/с |
±50 |
|
Пределы доверительной границы погрешности измерения скорости поперечной волны, поляризованной поперек меры, м/с при Р = 0,95; мм |
±0,8 |
|
Габаритные размеры меры, мм, не более |
100 х 85 х 31 |
|
Масса меры, кг, не более |
2,0 |
Условия эксплуатации меры:
температура окружающего воздуха, °С....................................... 20 ± 5
относительная влажность воздуха, %.......................................... от 45 до 80
атмосферное давление, кПа...................................................... от 84 до 101,7
Полный срок службы - не менее 10 лет.
Знак утверждения типа
наносится на титульный лист Паспорта ПС 07.771 типографским способом.
Комплектность
Комплект поставки приведен в таблице 2.
Таблица 2.
|
Наименование |
Количество |
|
Мера |
1 шт. |
|
Документация | |
|
Паспорт. Мера толщины МТ-01 |
1 экз. |
|
Методика поверки. Мера толщины МТ-01 |
1 экз. |
Поверка
производится в соответствии с документом «Мера толщины МТ-01. Методика поверки» МП 113.Д4-12, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в декабре 2012 г.
Основные средства поверки:
1. микроскоп инструментальный ИМЦЛ 150х75 (диапазон измерений от 0 до 150 мм, цена деления 0,01 мм);
2. осциллограф цифровой Tektronix TDS 2022B (полоса пропускания до 200 МГц, диапазон коэффициента развертки от 5 нс/дел до 50 с/дел; пределы допускаемой абсолютной погрешности измерения временных интервалов ±(Кр/250 + 50-10’6 • Тизм + 0,6 нс)).
Сведения о методах измерений
Сведения о методах измерений приведены в Паспорте ПС 07.771.
Нормативные документы
Техническая документация организации-изготовителя ФГУП «Научноисследовательский институт мостов и дефектоскопии Федерального агентства железнодорожного транспорта» (НИИ мостов), Россия.
Рекомендации к применению
Мера толщины МТ-01 применяется при выполнении работ и оказания услуг по обеспечению единства измерений.
