Зонды инклинометрические
| Номер в ГРСИ РФ: | 52969-13 |
|---|---|
| Категория: | Инклинометры |
| Производитель / заявитель: | Корпорация "Geo-Trend Corporation", США |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52969-13 |
| Действует | по 15.02.2023 |
| Наименование | Зонды инклинометрические |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 37c6a774-86dc-c673-7dfb-97a51778250e |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | 15.03.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 245 п. 05 от 15.03.2013 |
Производитель / Заявитель
Корпорация "Geo-Trend Corporation", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МП ТИнТ-83-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
52969-13: Описание типа
2018-52969-13.pdf
|
Скачать | 72.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Зонды инклинометрические предназначены для измерений в скважине азимута и зенитного угла ствола горизонтальной или наклонно-направленной скважины и угла установки отклонителя.
Описание
Принцип действия зонда инклинометрического основан на измерении в скважине в трех направлениях, с помощью трех ортогонально установленных акселерометров, значений проекций вектора силы тяжести на ось чувствительности акселерометра и измерениях в трех направлениях, с помощью трех магнитометров, проекций вектора напряженности естественного магнитного поля Земли на ось чувствительности магнитометра. На основании этих измерений вычисляются азимутальный и зенитный углы скважины, а также угол установки отклонителя.
Для передачи информации с зонда инклинометрического используется беспроводной канал связи (гидравлический или электромагнитный). Приём информации осуществляется в наземное приемное устройство - Интерфейс Безопасной Зоны (ИБЗ).
Перед непосредственной эксплуатацией зонда инклинометрического операторы производят сборку скважинного оборудования телеметрической системы, в состав которой входит зонд инклинометрический. Далее производится сборка скважинных модулей телеметрической системы в Немагнитную Утяжеленную Буровую Трубу с целью исключения влияния магнитной массы низа бурильной колонны на показания зонда инклинометрического.
При движении по траектории наклонно направленной скважины сборка скважинного оборудования меняет свою пространственную ориентацию, а именно отклоняется от вертикали на зенитный угол, поворачивается в скважине на визирный угол по отношению к плоскости наклона и ориентируется по направлению наклона траектории относительно точки устья скважины на азимутальный угол. Датчик телеметрической системы формирует управляющую команду и инициализирует процесс съема и передачи инклинометрических замеров для определения зенитного угла и азимута искривления буровой скважины. После этого скважинный прибор переключается в режим выполнения постоянных замеров для определения визирного угла сборки скважинных приборов телеметрической системы по отношению к плоскости наклона.

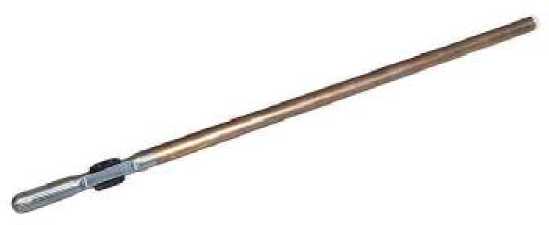

Внешний вид зонда инклинометрического показан на рисунке 1.
Программное обеспечение
|
Идентис |
шкационные данные программного обеспечения: | |||
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО MWD |
Инклинометр p/n 60474 |
Firmware p/n 50076R0114 |
- |
- |
Установка метрологически значимой составляющей программного обеспечения MWD (Инклинометр p/n 60474) производится в заводских условиях при производстве. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка или изменение ПО, настройка параметров, за исключением настроек прибора на местные условия работы и порядок передачи данных. В интерфейсе связи нет возможности влиять на ПО. Доступ к метрологически значимой части ПО в процессе эксплуатации невозможен без вскрытия корпуса инклинометра и использования специализированного ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Диапазон измеряемых углов, ... °:
- зенитного угла от 0 до 180
- азимутального угла от 0 до 360
- угла установки отклонителя от 0 до 360
Пределы допускаемой основной абсолютной погрешности измерения статических зна-
|
чений параметров, ... °: - зенитного угла - азимутального угла в диапазоне измерения углов зенита, .°: диапазон зенитных углов свыше 10° - угла установки отклонителя, .°: гравитационного магнитного (зенитный угол > 10°) максимальная рабочая температура, °С Габаритные размеры, мм, не более: |
±0,1 ±1,0 ±1,0 ±2,25 150 |
|
диаметр длина Масса, не более, кг |
47,6 1375 70 |
Знак утверждения типа
наносят на титульных листах эксплуатационных документов типографским способом.
Комплектность
- Зонд инклинометрический - 1 экз.
- Соединительные кабели - 1 комплект.
- Компьютер, программное обеспечение и принадлежности - 1 экз.
- Руководство по эксплуатации - 1 экз.
- Методика поверки МП ТИнТ-83-2012 - 1 экз.
Поверка
осуществляется по документу МП ТИнТ-83-2012 «Зонды инклинометрические. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 25 октября 2012 г.
Перечень основного поверочного оборудования
• Квадрант оптический КО-30М, основная погрешность измерений ±30";
• Теодолит 4Т30П, 0-360°, основная погрешность измерений ± 30"
Сведения о методах измерений
содержатся в документе «Зонды инклинометрические. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла.
2. ГОСТ 26116-84 Аппаратура геофизическая скважинная. Общие технические условия
Рекомендации к применению
- для применения вне сферы государственного регулирования обеспечения единства измерений.
