Копры маятниковые ТСКМ
| Номер в ГРСИ РФ: | 52972-13 |
|---|---|
| Категория: | Копры |
| Производитель / заявитель: | ООО "Тестсистемы", г.Иваново |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52972-13 |
| Действует | по 01.02.2023 |
| Наименование | Копры маятниковые |
| Модель | ТСКМ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bc89261e-7882-c344-08d5-9217303b4358 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 15.03.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 245 п. 08 от 15.03.2013 |
Производитель / Заявитель
ООО "Тестсистемы", РОССИЯ, г.Иваново
Россия
Поверка
| Методика поверки / информация о поверке | МП ТИнТ 82-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 347 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52972-13: Описание типа
2018-52972-13.pdf
|
Скачать | 108.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Копры маятниковые ТСКМ предназначены для измерения энергии разрушения образцов металлов, сплавов и пластмасс при испытании на ударный изгиб или ударное растяжение.
Описание
Принцип действия копров маятниковых ТСКМ основан на измерении величины энергии, затраченной на разрушение образца при ударе молотом маятника, свободно качающегося в поле силы тяжести. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой и углом отклонения маятника.
Конструктивно копры маятниковые ТСКМ состоят из стойки с осью в подшипниках, маятника, закрепленного на оси с возможностью свободного поворота, опор образца, спускового механизма, аналогового и (или) цифрового отсчетного устройства.
Для установки требуемого значения потенциальной энергии предусмотрена возможность установки одного из маятников, входящих в комплект поставки.
Спусковой механизм служит для удержания маятника на определенном угле, соответствующем номинальному значению потенциальной энергии данного маятника, а также для сброса маятника при испытании.
Копры ТСКМ оснащаются ручным, электромеханическим или пневматическим приводом подъема маятника. Для защиты от разлетающихся осколков образцов и для ограничения доступа оператора в рабочую зону в процессе испытания копры могут оснащаться ограждением рабочей зоны.
Копры маятниковые ТСКМ выпускаются в 3 модификациях, отличающихся максимальным запасом потенциальной энергии маятника, габаритными размерами и массой. Все модификации копров выпускаются в различных вариантах исполнения, не влияющих на метрологические и технические характеристики, которые указываются после обозначения модификации копра (ТСКМ-5-х, ТСКМ-50-х, ТСКМ-300-х).
Внешний вид копров маятниковых ТСКМ представлен на рисунках 1, 2 и 3.

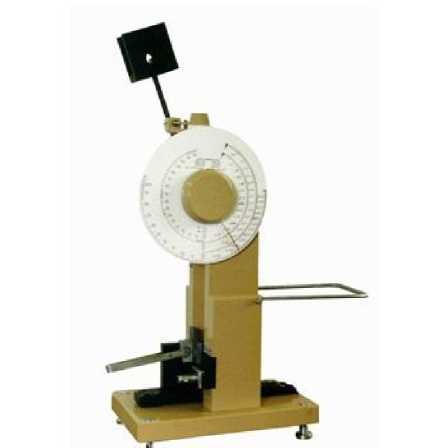

Рис 2. Копер маятниковый ТСКМ-50

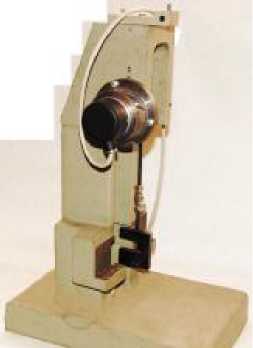

Рис 1. Копер маятниковый ТСКМ-5

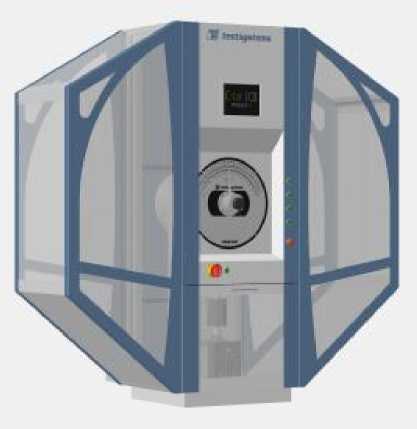

Рис 3. Копер маятниковый ТСКМ-300
Технические характеристики
Метрологические и технические характеристики копров маятниковых ТСКМ модификаций ТСКМ-5, ТСКМ-50 и ТСКМ-300 приведены в таблицах 1, 2 и 3 соответственно.
Таблица 1
|
ТСКМ-5-х | ||||||
|
1. Номинальное значение потенциальной энергии маятника, Дж |
0,5 |
1,0 |
2,0 |
2,5 |
4,0 |
5,0 |
|
2. Пределы допускаемого отклонения потенциальной энергии маятника от номинального значения, % |
± 0,5 | |||||
|
3. Диапазон измерения энергии, Дж |
0,05 - 0,40 |
0,1 - 0,80 |
0,2 - 1,60 |
0,25 - 2,00 |
0,40 - 3,20 |
0,50 - 4,00 |
|
4. Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
± 0,005 |
± 0,010 |
± 0,020 |
± 0,025 |
± 0,040 |
± 0,050 |
|
5. Потеря энергии при свободном качании маятника за половину полного колебания, не более, % |
2,0 |
1,0 |
0,5 | |||
|
6. Скорость маятника в момент удара, м/с - металлы - пластмассы |
3,0 ± 0,25 2,9 ± 0,05 | |||||
|
7. Габаритные размеры (длина х ширина х высота), мм |
360 х 310 х 560 | |||||
|
8. Масса, не более, кг |
52 | |||||
Таблица 2
|
ТСКМ-50-х | ||||||||||
|
1. Номинальное значение потенциальной энергии маятника, Дж |
0,5 |
1,0 |
2,0 |
2,5 |
4,0 |
5,0 |
7,5 |
15,0 |
25,0 |
50,0 |
|
2. Пределы допускаемого отклонения потенциальной энергии маятника от номинального значения, % |
± 0,5 | |||||||||
|
3. Диапазон измерения энергии, Дж |
0,05 -0,40 |
0,10 - 0,80 |
0,20 -1,60 |
0,25 -2,00 |
0,40 -3,20 |
0,50 -4,00 |
0,75 -6,00 |
1,50 -12,0 |
2,50 -20,0 |
5,00 -40,0 |
|
4. Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
± 0,005 |
± 0,010 |
± 0,020 |
± 0,025 |
± 0,040 |
± 0,050 |
± 0,075 |
± 0,15 |
± 0,25 |
± 0,50 |
|
5. Потеря энергии при свободном качании маятника за половину полного колебания, не более, % |
2,0 |
1,0 |
0,5 | |||||||
|
6. Скорость маятника в момент удара, м/с - металлы - пластмассы |
3,0 ± 0,25 |
4,0 ± 0,25 |
5,0 ± 0,5 | |||||||
|
2,9 ± 0,05 |
3,8 ± 0,05 | |||||||||
|
7. Габаритные размеры (длина х ширина х высота) мм |
260 х 440 х 770 | |||||||||
|
8. Масса, не более, кг |
140 | |||||||||
Таблица 3
|
ТСКМ-300-х | ||||||||
|
1. Номинальное значение потенциальной энергии маятника, Дж |
100 |
150 |
200 |
250 |
300 |
450 |
600 |
750 |
|
2. Пределы допускаемого отклонения потенциальной энергии маятника от номинального значения, % |
± 0,5 | |||||||
|
3. Диапазон измерения энергии, Дж |
10,0 -80,0 |
15,0 -120,0 |
20,0 -160,0 |
25,0 -200,0 |
30,0 -240,0 |
45,0 -360,0 |
60,0 -480,0 |
75,0 -600,0 |
|
4. Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
± 1,00 |
± 1,50 |
± 2,00 |
± 2,50 |
± 3,00 |
± 4,50 |
± 6,0 |
± 7,5 |
|
5. Потеря энергии при свободном качании маятника за половину полного колебания, не более, % |
0,5 | |||||||
|
6. Скорость маятника в момент удара, м/с |
5,0 ± 0,5 | |||||||
|
7. Габаритные размеры (длина х ширина х высота) мм |
1950х930х1950 | |||||||
|
8. Масса, не более, кг |
1200 | |||||||
Условия эксплуатации:
- температура, °С 10.. .35
- относительная влажность, % 60 ± 20
- давление, кПа 84.106
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
TSKM |
P 1.01A |
1.01А |
0x815B |
CRC16 |
Конструктивно копры имеют защиту встроенного программного обеспечения (ПО) от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и методом офсетной печати на табличку, прикрепляемую к корпусу копров.
Комплектность
|
Наименование |
Кол-во |
|
Копер маятниковый ТСКМ |
1 шт. |
|
Комплект маятников |
1 компл.* |
|
Принтер лазерный |
1 шт.** |
|
Принадлежности |
1 компл. |
|
Эксплуатационная документация |
1 компл. |
|
Методика поверки МП ТИнТ 82-2012 |
1 экз. |
|
Ящик транспортировочный |
1 шт. |
* - количество маятников в комплекте в зависимости от требований заказчика
** - комплектуется по требованию заказчика
Поверка
осуществляется по МП ТИнТ 82-2012 «Копры маятниковые ТСКМ. Методика поверки», утверждённой ГЦИ СИ ООО «ТестИнТех» 14.12.2012 г.
Основные средства поверки:
Квадрант оптический диапазон измерений ±180°, основная погрешность ±30";
Секундомер механический диапазон измерений 0-60 с/ 0-60 мин, основная погрешность ±0,2 %;
Динамометр сжатия, разряд 2 по ГОСТ 8.663-09.
Сведения о методах измерений
Метод измерений изложен в документе 900.000.000 РЭ «Копры маятниковые ТСКМ. Руководство по эксплуатации».
ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах.
ГОСТ 4647-80 Пластмассы. Метод определения ударной вязкости по Шарпи.
ГОСТ 19109-84 Пластмассы. Метод определения ударной вязкости по Изоду.
Нормативные документы
1 ТУ4271-018-99369822-12 «Копры маятниковые ТСКМ. Технические условия»
2 ГОСТ 10708-82 «Копры маятниковые. Технические условия»
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
