Нивелиры оптико-механические с компенсатором Prexiso CL

Номер в ГРСИ РФ: 52979-13
Категория: Нивелиры
Производитель / заявитель: Фирма "Prexiso AG", Швейцария
Скачать
52979-13: Описание типа СИ Скачать 238.9 КБ
Свидетельство об утверждении типа СИ Открыть ...
Нет данных о поставщике
Нивелиры оптико-механические с компенсатором Prexiso CL поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Информация по Госреестру

Основные данные
Номер по Госреестру 52979-13
Наименование Нивелиры оптико-механические с компенсатором
Модель Prexiso CL
Класс СИ 27.02
Год регистрации 2013
Страна-производитель  Швейцария
Информация о сертификате
Срок действия сертификата 15.03.2018
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 245 п. 16 от 15.03.2013
Производитель / Заявитель

Фирма "Prexiso AG", Швейцария

 Швейцария

Поверка

Методика поверки / информация о поверке МП АПМ 41-12
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 423
Найдено поверителей 17
Успешных поверок (СИ пригодно) 422 (100%)
Неуспешных поверок (СИ непригодно) 1 (0%)
Актуальность информации 16.03.2025

Поверители

Например:
Поверителей: 17
ОГРН: 1037700091241 ИНН: 7714110114 КПП: 771401001
i.sharapova@autoprogress-m.ru*
125167, ГОРОД МОСКВА, УЛИЦА ВИКТОРЕНКО*
Поверено
309
ОГРН: 1132308002474 ИНН: 2308197089 КПП: 230801001
350063, Краснодарский край, г. Краснодар, ул. Кубанская Набережная, д. 37, корп. 12, офис 41*
Поверено
55
ОГРН: 1117746373271 ИНН: 7734656656 КПП: 773401001
123308, ГОРОД МОСКВА, УЛИЦА МНЁВНИКИ, дом 1*
Поверено
15
ОГРН: 1027739401744 ИНН: 7721098620 КПП: 772101001
+7(495)3082282* zakaz@iskatel2.ru*
109472, Г МОСКВА, УЛ ТАШКЕНТСКАЯ, дом 24, корпус 1*
Поверено
8
ОГРН: 1112724009507 ИНН: 2724156711 КПП: 272401001
680042, КРАЙ ХАБАРОВСКИЙ, ГОРОД ХАБАРОВСК, УЛИЦА ШЕЛЕСТА, дом 23*
Поверено
6
ОГРН: 1122651029797 ИНН: 2632805797 КПП: 263201001
+7(8793)363541* skagp@bk.ru*
357500, КРАЙ СТАВРОПОЛЬСКИЙ, ГОРОД ПЯТИГОРСК, ПРОСПЕКТ ГОРЬКОГО, дом 4*
Поверено
5
ОГРН: 1132722007440 ИНН: 2722125620 КПП: 272201001
680026, Хабаровский край, г. Хабаровск, ул. Тихоокеанская, д. 73*
Поверено
4
ОГРН: 1023402981447 ИНН: 3443013406 КПП: 344301001
400081, Волгоградская область, г. Волгоград, ул. Бурейская, д. 6*
Поверено
4
ОГРН: 1027100744890 ИНН: 7106002804 КПП: 710601001
+7(4872)247000* csm@uncnet.ru*
300028, ОБЛАСТЬ ТУЛЬСКАЯ, ГОРОД ТУЛА, УЛИЦА БОЛДИНА, дом 91*
Поверено
4
ОГРН: 1135262010762 ИНН: 5262294967 КПП: 526201001
603122, ОБЛ НИЖЕГОРОДСКАЯ, Г НИЖНИЙ НОВГОРОД, УЛ ВАНЕЕВА, дом 205*
Поверено
3

Скачать

52979-13: Описание типа СИ Скачать 238.9 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Нивелиры оптико-механические с компенсатором Prexiso CL предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам.

Описание

Нивелиры оптико-механические с компенсатором Prexiso CL - геодезические приборы, принцип действия которых основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора.

Основными частями нивелиров оптико-механических с компенсатором Prexiso CL являются: зрительная труба с компенсатором, несъемная подставка (трегер) с тремя подъемными винтами и вертикальная осевая система. Нивелиры приводятся в рабочее положение подъемными винтами по круглому установочному уровню. Контроль положения пузырька уровня производится с помощью призмы, закрепленной на боковой панели нивелира. Встроенный оптический прицел, горизонтальные наводящие винты с бесконечным ходом и винт фокусировки обеспечивают плавное и точное наведение на нивелирную рейку в горизонтальной плоскости. Нивелиры оптико-механические с компенсатором Prexiso CL имеют горизонтальный лимб для угловых измерений. Измерение углов выполняется по горизонтальной шкале, расположенной под окуляром. Взятие отсчета по рейке выполняется визуально. Модификации нивелиров оптико-механических с компенсатором Prexiso CL различаются значением увеличения зрительной трубы.

Пломбирование крепёжных винтов корпуса нивелиров оптико-механических с компенсатором Prexiso CL не производится; ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

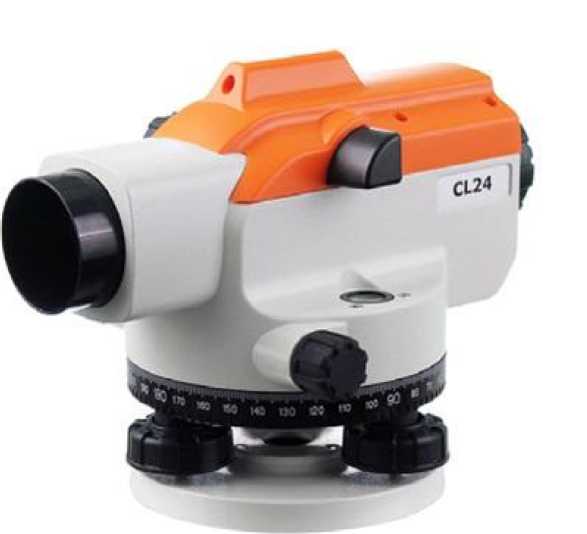

Общий вид нивелиров оптико-механических с компенсатором Prexiso CL.

Технические характеристики

Наименование характеристики

Значение характеристики

Модель

Prexiso

CL20

CL24

CL28

CL32

Допустимая СКП измерения превышения на 1км двойного хода, мм:

±2,5

±2,5

±2,0

±2,0

Диапазон измерений горизонтальных углов, ... °:

360

Цена деления горизонтального лимба, ... °:

Увеличение зрительной трубы, крат, не менее:

20

24

28

32

Диаметр входного зрачка зрительной трубы, мм, не менее:

36

Наименьшее расстояние визирования, м, не более:

1,1

Угловое поле зрения зрительной трубы, ... ° .', не менее:

1 12

Цена деления круглого установочного уровня, ..'/ 2мм:

10

Диапазон работы компенсатора, ...', не менее:

±15

Допустимая СКП установки линии визирования, ...":

±0,5

Систематическая погрешность компенсатора на 1' наклона нивелира, ..", не более:

±0,5

Коэффициент нитяного дальномера

100

Значение постоянного слагаемого нитяного дальномера, м:

0

Диапазон рабочих температур, °С:

от -20 до +40

Габаритные размеры, (Д х Ш х В), мм, не более:

(200x135x154)

Масса, кг, не более:

1,5

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус нивелиров оптико-механических с компенсатором Prexiso CL.

Комплектность

Наименование

Количество, ед.

Нивелир оптико-механический с компенсатором

1

Набор инструментов для юстировки

1

Транспортировочный футляр

1

Руководство по эксплуатации

1

Методика поверки

1

Поверка

осуществляется по МП АПМ 41-12 «Нивелиры оптико-механические с компенсатором Prexiso

CL. Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс-М» в 2013 г.

Перечень основного оборудования, необходимого для поверки:

- Нивелир типа Н-05 ГОСТ 10528-90;

- Теодолит типа Т2 ГОСТ 10529-96;

- Экзаменатор геодезический многодиапазонный ЭГЕМ, ПГ ±0,5”;

- Стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";

- Рулетка измерительная 5м 3кл ГОСТ 7502-98;

- Нивелирная рейка РН-3 ГОСТ 10528-90;

- Секундомер СДСпр-1-2-000 2кл. ГОСТ 5072-79;

- Высотный стенд ГОСТ 10528-90.

Сведения о методах измерений

Методика измерений приведена в документе: «Нивелиры оптико-механические с компенсатором Prexiso CL. Руководство по эксплуатации».

Нормативные документы

1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;

2. Техническая документация «Prexiso AG», Швейцария.

Рекомендации к применению

- осуществление геодезической и картографической деятельности
