Термопреобразователи сопротивления платиновые ТЭСМА
| Номер в ГРСИ РФ: | 52981-13 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО "Энергосберегающая компания "ТЭМ", г.Москва |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52981-13 |
| Действует | по 25.01.2028 |
| Наименование | Термопреобразователи сопротивления платиновые |
| Модель | ТЭСМА |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2a0f1ac5-e67e-cf05-7933-c2df41cc0784 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 32.02 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 15.03.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 245 п. 18 от 15.03.2013 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Энергосберегающая компания "ТЭМ" (ООО "Энергосберегающая компания "ТЭМ"), г. Москва
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.461-2009 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
1480
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1476 (100%) |
| Неуспешных поверок (СИ непригодно) | 4 (0 %) |
| Актуальность информации | 16.12.2025 |
Поверители
Скачать
|
52981-13: Описание типа
2018-52981-13.pdf
|
Скачать | 117.8 КБ | |
|
52981-13: Методика поверки
2022-mp52981-13.pdf
|
Скачать | 67.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Термопреобразователи сопротивления платиновые ТЭСМА (далее - термопреобразователи или ТС) предназначены для измерения температуры жидких и газообразных сред, не агрессивных к материалу защитного корпуса и гильзы ТС.
Описание
Принцип действия ТС основан на зависимости электрического сопротивления материала чувствительного элемента от температуры. Чувствительный элемент ТС представляет собой конструкцию, содержащую тонкопленочный платиновый резистор, нанесенный методом напыления на керамическую подложку. Схема внутренних соединений проводников ТС - 2-х или 4-х проводная.
ТС выпускаются в защитном металлическом корпусе. Корпус с чувствительным элементом и выводами заполняются кремнийорганической теплопроводной пастой. Конструкция ТС - неразборная (неремонтопригодная).
ТС имеют 3 модификации, различающиеся по конструктивному исполнению: DS, PL (головка 001), PL (головка 002). Модификации ТС имеют исполнения, различающиеся номинальной статической характеристикой (НСХ) преобразования, классом допуска, длиной монтажной части, диапазоном измеряемых температур, диаметром и конструкцией защитной арматуры, способом крепления, способом установки - с дополнительной защитной гильзой или без.

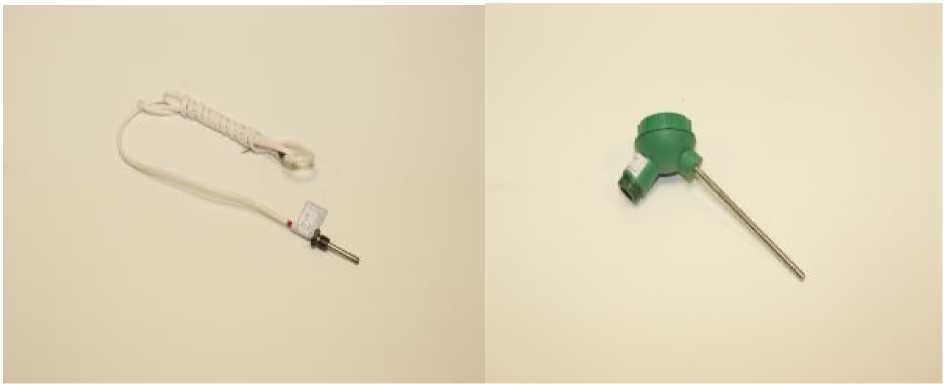

Фотографии ТС представлены на рисунке 1.
Рис. 1
а) Модификация DS
б) Модификация PL (головка 001)
Технические характеристики
Основные метрологические и технические характеристики представлены в таблице 1. Таблица 1
|
Рабочий диапазон измеряемых температур, °С |
от минус 50 до плюс 160; от 0 до плюс 160; от 0 до плюс 100 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100, Pt500 |
|
Температурный коэффициент ТС а, оС-1 |
0,00385 |
|
Номинальное значение сопротивления ТС при 0 °С (R0), Ом |
100, 500 |
|
Класс допуска по ГОСТ 6651-2009 |
А, В |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте, °С: - для класса допуска А - для класса допуска В |
±(0,15+0,002-|t|) ±(0,3+0,005-|t|) |
|
Измерительный ток, мА: - для ТС с НСХ Pt100 - для ТС с НСХ Pt500 |
0,3-1,0 0,1-0,7 |
|
Время термической реакции в водной среде (0,4 м/с) (t0,9), с, не более: - для ТС модификации DS (0 4,8 мм) - для ТС модификаций PL (0 6 мм) |
52 62 |
|
Г ерметичность к измеряемой среде, МПа |
1,6 |
|
Диаметр монтажной части, мм: - для ТС модификации DS - для ТС модификаций PL |
4,8; 6 |
|
Длина монтажной части / минимальная глубина погружения, мм |
27,5/25; 85/40; 120/40 |
|
Материал защитной арматуры ТС |
сталь 12Х18Н10Т, 20Х13 или ХН78Т |
|
Масса ТС (без гильзы), кг, не более |
0,25 |
|
По степени защиты от воздействия окружающей среды ТС с защитной арматурой соответствуют степени защиты IP55 по ГОСТ 14254-96. | |
|
По устойчивости к внешним вибрационным воздействиям ТС соответствуют группе N2 по ГОСТ Р 52931-2008. | |
|
По виду климатического исполнения ТС соответствуют группе Д3 по ГОСТ Р 52931-2008. | |
|
Электрическое сопротивление изоляции между цепью чувствительного элемента и защитной арматурой не менее, МОм: - 100 - при температуре (25 ± 10) °С и относительной влажности от (30 до 80) %; - 0,5 - при температуре 35 °С и относительной влажности 98 %; - 10 - при максимальной измеряемой температуре. | |
|
Средняя наработка на отказ не менее 40000 ч. | |
|
Средний срок службы не менее 12 лет. | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на эксплуатационную документацию и на шильдик ТС методом офсетной печати или лазерной гравировки.
Комплектность
В комплект поставки ТС входят:
- термопреобразователь (модификация и исполнение в соответствии с заказом) - 1 шт.;
- упаковка - 1шт.;
- паспорт ЭС 99556332.006.001 ПС - 1экз;
- руководство по эксплуатации ЭС 99556332.006.000 РЭ - 1экз. (по дополнительному заказу);
- гильза ТСМА 946967.061.100 - 1 шт. (по дополнительному заказу, только для исполнения PL).
Поверка
производится по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр сопротивления платиновый эталонный 2-го разряда типа ПТСВ-4-2, диапазон измеряемых температур: от минус 50 до 232 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10’^R+540’4), где R - измеряемое сопротивление, Ом.
Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации ЭС 99556332.006.000 РЭ
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические условия и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р ЕН 1434-1-2006 Теплосчетчики. Часть 2. Требования к конструкции.
ТУ 4211-005-99556332-2012 Термопреобразователи сопротивления ТЭСМА. Комплекты термопреобразователей платиновых ТЭСМА-К. Технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
