Ключи моментные электронные STwrench

Назначение

Ключи моментные электронные STwrench (далее по тексту - ключи) предназначены для измерения крутящего момента силы затяжки резьбовых соединений с правой и левой резьбой, в том числе для проверки крутящего момента силы затяжки резьбовых соединений по методу трогания с места, с цифровой индикацией в режимах текущего и максимального значений по ГОСТ Р 51254-99.

Ключи могут использоваться при сборочных операциях в автостроении, машиностроении, электромашиностроении, техническом обслуживании и ремонте промышленных изделий

Описание

Ключ является модульным устройством и выполнен в виде законченного функционального узла. Ключ состоит из четырех основных модулей: рукоятки и корпуса с жидкокристаллическим дисплеем, на котором отображается значение крутящего момента силы или угол в ходе затяжки, имеет панель управления с функциональными клавишами. К корпусу с помощью присоединительного гнезда и шарикового фиксатора прикрепляется сменная насадка smartHEAD с датчиком крутящего момента и вставка с трещеточным ключом. В разъемном соединении установлен приемопередатчик, который опознает насадку, подает звуковой сигнал, а на дисплее отображается номер программы затяжки, соответствующей данной насадке. Ключи STwrench выпускаются в разных исполнениях. Все исполнения отличаются диапазоном измерений, габаритными размерами, массой, размером посадочного места под сменные насадки, размером присоединительного квадрата.

Конструктивно исполнения имеют следующие отличия:

- комплектация сменной насадкой smartHEAD для измерения крутящего момента силы; -комплектация сменной насадкой smartHEAD А для измерения крутящего момента силы и угла;

- комплектация чипом памяти RBU для контроля качества затяжки резьбовых соединений; -комплектация чипом памяти RBU для контроля качества затяжки резьбовых соединений и затяжки резьбовых соединений в соответствии с заданной программой;

- комплектация сменным модулем IRC-B для программирования требуемого крутящего момента затяжки резьбового соединения по радиоканалу;

- комплектация сменным модулем IRC-W для передачи результатов измерения крутящего момента при затяжки резьбового соединения по радиоканалу;

- комплектация сканером, считывающим информацию по штрих-коду для выбора программы затяжки, идентификации автомобилей (VIN) и обрабатываемых деталей.

Состояние цикла затяжки представлено светодиодами 3х цветов (желтый, зеленый, красный) и сопровождается звуковым сигналом.

Светодиоды и звуковой сигнал работают в следующих режимах:

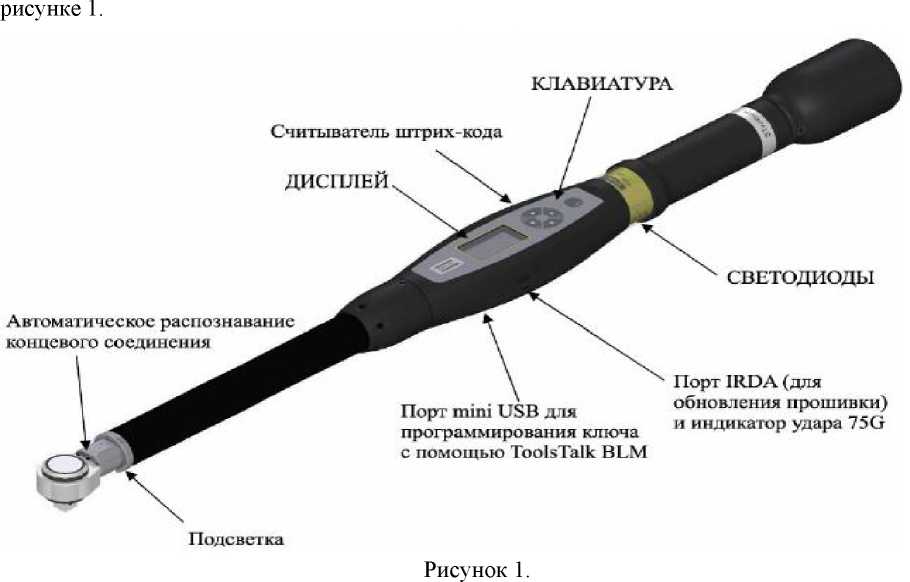

Фотография общего вида Ключ моментный электронный STwrench, представлен на

Программное обеспечение

Программное обеспечение является составной частью ключей моментных электронных STwrench, позволяющее пользователю работать в следующих режимах: - подготовка к измерениям;

- проведение измерений;

- настройки пользователя, защищаемые паролем, передаваемым компанией «Atlas Copco BLM s.r.l.»

- статистической обработки данных

- регистрации программного обеспечения.

Идентификационные данные программного обеспечения машин

Программное обеспечение установки по защите от непреднамеренных и

преднамеренных изменений соответствует уровню «А» по МИ 3286 - 2010, т.к. не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления, удаления и иных преднамеренных изменений.

Технические характеристики

Перечень измеряемых параметров, диапазоны измерений и пределы допускаемой

относительной погрешности установки приведены в таблице 1. Таблица 1

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность

Комплектность поставки ключа приведена в таблице 2. Таблица 2

Поверка

производится по МИ 2593-2000. ГСИ. Ключи моментные. Методика поверки.

Перечень основного оборудования, необходимого для проведения поверки:

- моментомер МО-20, диапазон измерений (6 - 20) Н^м, погрешность ± 0,9 %;

- моментомер МО-50, диапазон измерений (15 - 50) Н^м, погрешность ± 0,9 %;

- моментомер МО-100, диапазон измерений (30 - 100) Н^м, погрешность ± 0,9 %;

- моментомер МО-200, диапазон измерений (60 - 200) Н^м, погрешность ± 0,9 %;

- моментомер МО-500, диапазон измерений (150 - 500) Н^м, погрешность ± 0,9 %;

- моментомер МО-1500, диапазон измерений (450 - 1500) Н^м, погрешность ± 0,9 %;

Сведения о методах измерений

Методики измерений содержатся в эксплуатационной документации:

Руководство пользователя. Моментный ключ STwrench/

Нормативные документы

1. ГОСТ Р 8.752 - 2011 Государственная система обеспечения единства измерений.

Государственная поверочная схема для средств измерений крутящего момента силы.

2. МИ 2593 - 2000 Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки.

.      3. ГОСТ Р 51254 - 99 Инструмент монтажный для нормированной затяжки резьбовых

соединений. Ключи моментные. Общие технические условия

4. Техническая документация фирмы «Atlas Copco BLM s.r.l.», Италия.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
