53003-13: STwrench Ключи моментные электронные - Производители, поставщики и поверители

Ключи моментные электронные STwrench

Номер в ГРСИ РФ: 53003-13
Категория: Ключи моментные
Производитель / заявитель: Фирма "Atlas Copco", Швеция
Скачать
53003-13: Описание типа СИ Скачать 263.8 КБ
Свидетельство об утверждении типа СИ Открыть ...
Нет данных о поставщике
Ключи моментные электронные STwrench поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Информация по Госреестру

Основные данные
Номер по Госреестру 53003-13
Наименование Ключи моментные электронные
Модель STwrench
Год регистрации 2013
Страна-производитель  Италия
Информация о сертификате
Срок действия сертификата 15.03.2018
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 245 п. 42 от 15.03.2013
Производитель / Заявитель

Фирма "Atlas Copco BLM s.r.l.", Италия

 Италия

Поверка

Методика поверки / информация о поверке МИ 2593-2000
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 27
Найдено поверителей 8
Успешных поверок (СИ пригодно) 27 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

53003-13: Описание типа СИ Скачать 263.8 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Ключи моментные электронные STwrench (далее по тексту - ключи) предназначены для измерения крутящего момента силы затяжки резьбовых соединений с правой и левой резьбой, в том числе для проверки крутящего момента силы затяжки резьбовых соединений по методу трогания с места, с цифровой индикацией в режимах текущего и максимального значений по ГОСТ Р 51254-99.

Ключи могут использоваться при сборочных операциях в автостроении, машиностроении, электромашиностроении, техническом обслуживании и ремонте промышленных изделий

Описание

Ключ является модульным устройством и выполнен в виде законченного функционального узла. Ключ состоит из четырех основных модулей: рукоятки и корпуса с жидкокристаллическим дисплеем, на котором отображается значение крутящего момента силы или угол в ходе затяжки, имеет панель управления с функциональными клавишами. К корпусу с помощью присоединительного гнезда и шарикового фиксатора прикрепляется сменная насадка smartHEAD с датчиком крутящего момента и вставка с трещеточным ключом. В разъемном соединении установлен приемопередатчик, который опознает насадку, подает звуковой сигнал, а на дисплее отображается номер программы затяжки, соответствующей данной насадке. Ключи STwrench выпускаются в разных исполнениях. Все исполнения отличаются диапазоном измерений, габаритными размерами, массой, размером посадочного места под сменные насадки, размером присоединительного квадрата.

Конструктивно исполнения имеют следующие отличия:

- комплектация сменной насадкой smartHEAD для измерения крутящего момента силы; -комплектация сменной насадкой smartHEAD А для измерения крутящего момента силы и угла;

- комплектация чипом памяти RBU для контроля качества затяжки резьбовых соединений; -комплектация чипом памяти RBU для контроля качества затяжки резьбовых соединений и затяжки резьбовых соединений в соответствии с заданной программой;

- комплектация сменным модулем IRC-B для программирования требуемого крутящего момента затяжки резьбового соединения по радиоканалу;

- комплектация сменным модулем IRC-W для передачи результатов измерения крутящего момента при затяжки резьбового соединения по радиоканалу;

- комплектация сканером, считывающим информацию по штрих-коду для выбора программы затяжки, идентификации автомобилей (VIN) и обрабатываемых деталей.

Состояние цикла затяжки представлено светодиодами 3х цветов (желтый, зеленый, красный) и сопровождается звуковым сигналом.

Светодиоды и звуковой сигнал работают в следующих режимах:

Желтый светодиод

Крутящий момент превысил значение Cycle Start (начало цикла)

Зеленый светодиод

Значение крутящего момента находится между Min и Max

Красный светодиод

Крутящий момент превысил Max

Первый ряд желтых светодиодов

Крутящий момент превысил 1-й порог

Второй ряд желтых светодиодов

Крутящий момент превысил 2-й порог

Третий ряд желтых светодиодов

Крутящий момент превысил 3-й порог

Звуковой сигнал

Крутящий момент превысил значение - начало цикла, 1-й, 2-й, 3-й пороги и Max

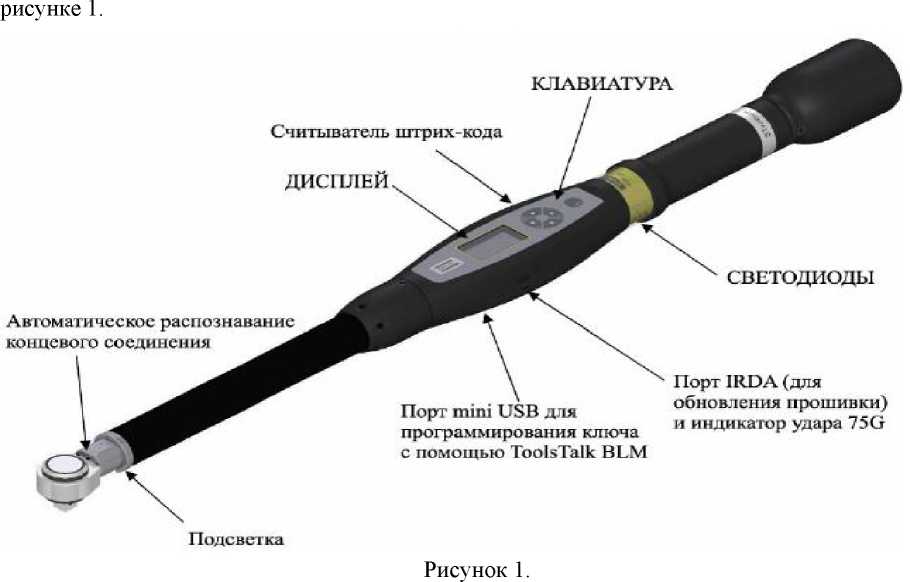

Фотография общего вида Ключ моментный электронный STwrench, представлен на

Программное обеспечение

Программное обеспечение является составной частью ключей моментных электронных STwrench, позволяющее пользователю работать в следующих режимах: - подготовка к измерениям;

- проведение измерений;

- настройки пользователя, защищаемые паролем, передаваемым компанией «Atlas Copco BLM s.r.l.»

- статистической обработки данных

- регистрации программного обеспечения.

Идентификационные данные программного обеспечения машин

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

STw30-BLM

Встроенное

STw 3.2a

0xF8D5

CRC16

STw80-BLM

Встроенное

STw 3.2b

0x3C46

CRC16

STw150-BLM

Встроенное

STw 3.2c

0x6126

CRC16

STw250-BLM

Встроенное

STw 3.2d

0x1150

CRC16

STw400-BLM

Встроенное

STw 3.2e

0x9189

CRC16

STw600-BLM

Встроенное

STw_3.2eb

0x0952

CRC16

Программное обеспечение установки по защите от непреднамеренных и

преднамеренных изменений соответствует уровню «А» по МИ 3286 - 2010, т.к. не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления, удаления и иных преднамеренных изменений.

Технические характеристики

Перечень измеряемых параметров, диапазоны измерений и пределы допускаемой

относительной погрешности установки приведены в таблице 1. Таблица 1

Наименование параметра

Значение

STw30

STw80

STw150

STw250

STw400

STw600

Диапазон измерений, Н^м

6 - 30

16 - 80

30 - 150

50 - 250

80 - 400

120 - 600

Пределы основной относительной погрешности измерения крутящего момента силы, %

± 2

Дискретность, Н^м

0,01

0,01

0,01

0,01

0,01

0,01

Размер присоединительного квадрата, мм

10,0

12,5

12,5

12,5

20,0

20,0

Размер присоединительного гнезда под сменные головки, мм

9х12

9х12

14х18

14х18

14х18

21х26

Напряжение питания, В

3,75

Длина, не более, мм

485

485

585

730

900

1360

Масса, не более, кг

0,7

0,7

1,05

1,30

1,45

2,2

Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха атмосферное давление, кПа

от 5 до 40 до 70 % при 35 °С от 84 до 106

Средняя наработка на отказ, циклов

5000

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность

Комплектность поставки ключа приведена в таблице 2. Таблица 2

Ключ STwrench

1 шт.

Зарядное устройство

1 шт.

Кабель для подключения к ПК

1 шт.

Руководство пользователя

1 экз.

Поверка

производится по МИ 2593-2000. ГСИ. Ключи моментные. Методика поверки.

Перечень основного оборудования, необходимого для проведения поверки:

- моментомер МО-20, диапазон измерений (6 - 20) Н^м, погрешность ± 0,9 %;

- моментомер МО-50, диапазон измерений (15 - 50) Н^м, погрешность ± 0,9 %;

- моментомер МО-100, диапазон измерений (30 - 100) Н^м, погрешность ± 0,9 %;

- моментомер МО-200, диапазон измерений (60 - 200) Н^м, погрешность ± 0,9 %;

- моментомер МО-500, диапазон измерений (150 - 500) Н^м, погрешность ± 0,9 %;

- моментомер МО-1500, диапазон измерений (450 - 1500) Н^м, погрешность ± 0,9 %;

Сведения о методах измерений

Методики измерений содержатся в эксплуатационной документации:

Руководство пользователя. Моментный ключ STwrench/

Нормативные документы

1. ГОСТ Р 8.752 - 2011 Государственная система обеспечения единства измерений.

Государственная поверочная схема для средств измерений крутящего момента силы.

2. МИ 2593 - 2000 Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки.

.      3. ГОСТ Р 51254 - 99 Инструмент монтажный для нормированной затяжки резьбовых

соединений. Ключи моментные. Общие технические условия

4. Техническая документация фирмы «Atlas Copco BLM s.r.l.», Италия.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
