Средства измерений энергетических и пространственных параметров лазерного излучения СИЭПХ
| Номер в ГРСИ РФ: | 53013-13 |
|---|---|
| Производитель / заявитель: | ООО "ЛАМЕТ", г.Москва |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53013-13 |
| Действует | по 12.03.2023 |
| Наименование | Средства измерений энергетических и пространственных параметров лазерного излучения |
| Модель | СИЭПХ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7009e766-81dc-ad39-aa9a-bf49ce204f44 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 15.03.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 245 п. 53 от 15.03.2013 |
Производитель / Заявитель
ООО "ЛАМЕТ", г. Москва
Россия
Поверка
| Методика поверки / информация о поверке | МП 53013-13 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 47 (98%) |
| Неуспешных поверок (СИ непригодно) | 1 (2 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
53013-13: Описание типа
2018-53013-13.pdf
|
Скачать | 137.5 КБ | |
|
53013-13: Методика поверки
2024-mp53013-13.pdf
|
Скачать | 7.5 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Средства измерений энергетических и пространственных параметров лазерного излучения СИЭПХ (далее по тексту - приборы) предназначены для измерений энергии импульсного лазерного излучения и ширины пучка лазерного излучения.
Описание
Прибор состоит из преобразователя ПЭФ532 и (или) преобразователя ПФ1-6, камеры КИ-2П, ноутбука, регистратора информации цифрового РИЦ822, комплекта кабелей и вспомогательного оборудования.
Принцип действия приборов основан на преобразовании фоточувствительным матричным преобразователем распределения интенсивности лазерного излучения в поперечном сечении пучка в цифровые коды и последующей их обработке с помощью компьютера.
Фотография внешнего вида прибора приведена на рисунке 1.
Места пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведены на рисунке 2.

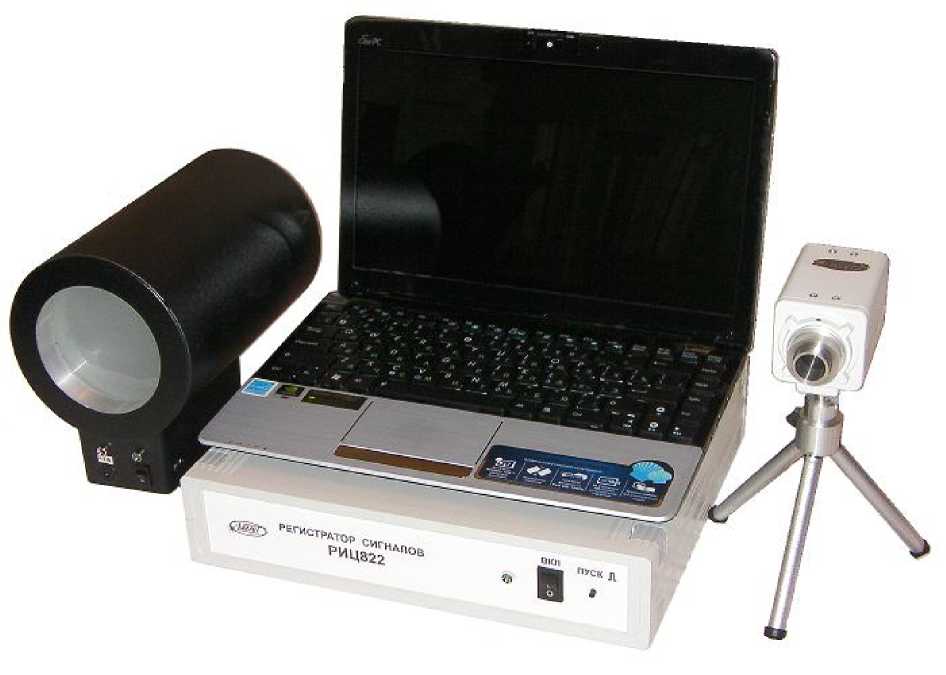

Рисунок 1. Внешний вид прибора
Рисунок 2. Места пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) приборов представляет программный продукт «РИЦ822». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
РИЦ822 |
РИЦ822 9.0 |
9.0 |
EA41D12E |
CRC32 |
Влияние метрологически значимой части ПО на метрологические характеристики приборов не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части анализатора. Модификация ПО возможна только в сервисных центрах фирмы-производителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики приборов приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение |
|
Рабочая длина волны, нм: - с преобразователем ПЭФ532 - с преобразователем ПФ 1-6 |
532 1064 |
|
Диапазон измерений энергии с преобразователем ПЭФ532, мДж |
от 0,4 до 4 |
|
Диапазон измерений энергии с преобразователем ПФ 1-6, Дж |
от 5 до 200 |
|
Частота следования импульсов, Гц: - с преобразователем ПЭФ532 - с преобразователем ПФ 1-6 |
от одиночных импульсов до 1000 одиночные импульсы |
|
Пределы допускаемой относительной погрешности измерений энергии, % |
± 10 |
|
Диапазон измерений ширины пучка, мм |
от 0,2 до 2 |
|
Пределы допускаемой относительной погрешности измерений ширины пучка, % |
± 10 |
|
Потребляемая мощность, В •А, не более |
110 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: камера измерительная КИ-2П преобразователь энергии лазерного излучения ПЭФ532 преобразователь энергии лазерного излучения ПФ 1-6 регистратор сигналов РИЦ822 |
92х50х56 210x125x182 210x125x182 288x258x60 |
|
Масса, кг, не более |
4 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 20 °С, % атмосферное давление, кПа |
от 15 до 25 до 80 от 96 до 104 |
Знак утверждения типа
Знак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на корпус прибора методом наклеивания.
Комплектность
Комплект поставки приведен в таблице 3.
Таблица 3
|
№ |
Наименование |
Тип, модель Обозначение |
Кол. шт. |
Заводской номер |
Примечание |
|
1 |
Цифровой регистратор информации РИЦ822 |
ИВПС.421452.106 |
1 | ||
|
2 |
Преобразователь лазерного излучения ПФ532 |
ИВПС. 203581.127 |
1 |
по заказу | |
|
3 |
Преобразователь лазерного излучения ПФ1-6 |
ИВПС. 203581.131 |
1 |
по заказу | |
|
4 |
Телекамера КИ-2П |
ИВПС.433832.101 |
1 | ||
|
5 |
Ноутбук |
- |
1 | ||
|
6 |
Кабель «ПФ - РИЦ822» |
- |
1 | ||
|
7 |
Кабель «телекамера КИ-2П - РИЦ822» |
- |
1 |
Поверка
осуществляется в соответствии с документом МП 53013-13 «Инструкция. Средства измерений энергетических и пространственных параметров лазерного излучения СИЭПХ. Методика поверки», утвержденным руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 08.10.2012 года.
Средства поверки:
эталон-переносчик единицы энергии импульсного лазерного излучения ВЭПЭ (Рег. № 22253-01) (диапазон воспроизведения единицы энергии от 10-5 до 0,18 Дж; суммарная погрешность воспроизведения единицы энергии не более 0,8 % в диапазоне от 5-10’3 до 0,18 Дж и не более 3 % в диапазоне от 10’5 до 54 0’3 Дж; погрешность передачи единицы энергии не более 1,0 %);
преобразователь энергии импульсного лазерного излучения первичный измерительный калориметрический ТПИ-2М.1 (Рег. № 5532-88) (диапазон измерений энергии 1^1000 Дж, длина волны 0,5^2; 10,6 мкм);
средство измерений пространственно’энергетических характеристик импульсного лазерного излучения СИПХ’1 (Рег. № 19478’00) (диапазон измерений относительного распределения плотности энергии от 0,05 до 1).
Сведения о методах измерений
ИПВС.421452.103РЭ. Средства измерений энергетических и пространственных пара’ метров лазерного излучения СИЭПХ. Руководство по эксплуатации.
Нормативные документы
ГОСТ 8.275’2007 «Государственная система обеспечения единства измерений. Госу’ дарственная поверочная схема для средств измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм».
ИВПС.421452.103 ТУ. «Средство измерений энергетических и пространственных па’ раметров лазерного излучения СИЭПХ».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федера’ ции обязательным требованиям, в области обороны и безопасности, осуществление меро’ приятий государственного контроля (надзора).
