Установки измерительные УИМ-90
| Номер в ГРСИ РФ: | 53045-13 |
|---|---|
| Производитель / заявитель: | ООО "Харьковэнергоприбор", Украина, г.Харьков |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53045-13 |
| Действует | по 25.03.2018 |
| Наименование | Установки измерительные |
| Модель | УИМ-90 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b24b3123-5068-5478-ba42-09ac11517060 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 25.03.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 311 п. 03 от 25.03.2013 |
Производитель / Заявитель
ООО "Харьковэнергоприбор", УКРАИНА, г.Харьков
Россия
Поверка
| Методика поверки / информация о поверке | МП 53045-13 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 460 (96%) |
| Неуспешных поверок (СИ непригодно) | 19 (4 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
53045-13: Описание типа
2013-53045-13.pdf
|
Скачать | 85.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установки измерительные УИМ-90 (далее - установки, УИМ) предназначены для измерения пробивного напряжения переменного тока трансформаторного масла и других жидких диэлектриков.
Описание
Принцип действия установки основан на плавном увеличении напряжения на электродах в измерительной ячейке, заполненной испытуемым жидким диэлектриком. После пробоя межэлектродного промежутка искрой высокого напряжения установка отключает подачу испытательного напряжения и фиксирует напряжение, при котором произошел пробой жидкого диэлектрика - это напряжение является пробивным напряжением для жидкого диэлектрика.
Установки измерительные УИМ-90 имеют несколько модификаций (УИМ-90м, УИМ-90МЦ), отличающихся конструктивом.
Конструктивно установки выполнены в виде переносных блоков, имеющих испытательный отсек для установки измерительной ячейки. Испытательный отсек закрывается крышкой снабжённой блокировкой.
Программное обеспечение
Установки имеют внешнее и встроенное программное обеспечение (ПО).
Внешнее ПО устанавливаемое на персональный компьютер, позволяет калибровать УИМ-90МЦ и настраивать конфигурацию принтера и является метрологически значимым.
Встроенное ПО представляет собой микропрограмму предназначенную для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым.
Уровень защиты от непреднамеренных и преднамеренных изменений - «С» в
соответствии МИ 3286-2010.
Идентификационные данные метрологически значимого ПО представлены в таблице 1.
Таблица 1 - Характеристики ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное для УИМ-90м |
UIM-90M_12_03_20 12 ver3.hex |
3.0 |
68c5a97583bffd4ea43 451011e5013c6 |
md5 |
|
Внешнее для УИМ-90МЦ |
Config.exe |
1.0 |
0942a6ab6c9f4f251d9 dc8750e752819 |
md5 |
|
Внешнее для УИМ-90МЦ |
UIM.exe |
1.0 |
0a66151ba1b4fe54c90 4429f6818ce85 |
md5 |
|
Встроенное для УИМ-90МЦ |
Plata_Dvigatela. hex |
1.0 |
db32f504082aeec4859 49b8f909d141d |
md5 |
|
Встроенное для УИМ-90МЦ |
UIM.hex |
1.0 |
345be61ac1ec27089c 515df208184fa4 |
md5 |

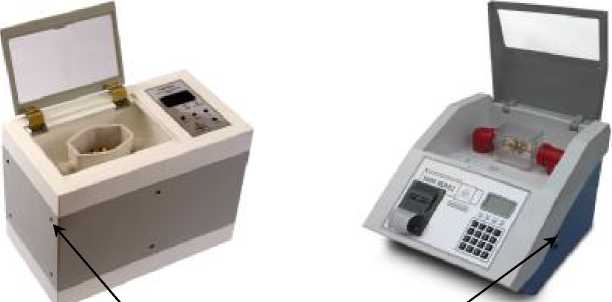

Внешний вид и схемы пломбирования установок представлены на рисунке 1.
Места пломбирования
Рисунок 1 - Внешний вид и схема пломбирования установок
УИМ-90м и УИМ-90МЦ
Технические характеристики
Основные метрологические и технические характеристики установок приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Модификации | |
|
УИМ-90м |
УИМ-90МЦ | |
|
Диапазон измерения напряжения переменного тока, кВ |
от 10 до 80 | |
|
Переделы допускаемой приведенной (к верхнему значению диапазона измерения) погрешности измерения напряжения переменного тока, %, не более |
±3 | |
|
Переделы допускаемой приведенной (к верхнему значению диапазона измерения) погрешности измерения напряжения переменного тока ячейкой измерительной ЯИ-80, %, не более |
±1 | |
|
Скорость увеличения напряжения, кВ/с |
2 ± 20 % | |
|
Напряжение питающей сети однофазного переменного тока, В |
220 ± 22 | |
|
Наибольшая потребляемая мощность, кВ •А |
0,5 | |
|
Габаритные размеры установки (длина*ширина*высота), мм, не более |
430x240x338 |
396x491x367 |
|
Габаритные размеры ячейки, мм, не более |
200x90x65 | |
|
Масса, кг, не более |
26 |
31 |
|
Рабочие условия применения: - температура окружающего воздуха, °С; - относительная влажность воздуха при температуре плюс 25 °С, % не более - атмосферное давление, мм рт. ст. |
от 10 до 35 80 от 630 до 800 | |
|
Средний срок службы, лет, не менее |
10 | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а на переднюю панель установок методом трафаретной печати со слоем защитного покрытия.
Комплектность
Комплект поставки установок приведен в таблице 3
Таблица 3 - Комплектность поставки
|
№№ п/п |
Наименование изделия |
Кол-во |
|
1 |
Установка измерительная УИМ-90м (УИМ-90МЦ) |
1 шт. |
|
2 |
Ячейка измерительная ЯИ-80* |
1 шт. |
|
3 |
Пульт дистанционного управления |
1 шт. |
|
4 |
Шаблон калибр |
1 шт. |
|
5 |
Кабель питания |
1 шт. |
|
6 |
Вставки плавкие |
2 шт. |
|
7 |
Руководство по эксплуатации |
1 экз. |
|
8 |
Методика поверки |
1 экз. |
|
Примечание: * - поставляется по отдельному заказу. | ||
Поверка
осуществляется в соответствии с документом МП 53045-13 «Установки измерительные
УИМ-90. Методика поверки», утвержденным ФГУП «ВНИИМС» в октябре 2012 г.
Основные средства поверки и их основные метрологические характеристики приведены в таблице 4.
Таблица 4 - Основные средства поверки и их основные метрологические характеристики
|
Наименование и тип средства поверки |
Требуемые характеристики |
|
Трансформатор напряжения измерительный эталонный 4820-HV-spez |
Номинальное первичное/вторичное напряжение: 110000: V3Z 100:^3 В, 220000:^3/100:^3 В, класс точности 0,02. |
|
Вольтметр универсальный В7-78/1 |
Диапазон измерения напряжения постоянного тока от 100 мВ до 1050 В, относительная погрешность ± 0,05 %; диапазон измерения напряжения переменного тока от 100 мВ до 750 В, относительная погрешность ± 0,1 % |
Сведения о методах измерений
Методика (методы) измерений приведены в руководстве по эксплуатации «Установки измерительные УИМ-90. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
