Установка ВИУР-3
| Номер в ГРСИ РФ: | 53078-13 |
|---|---|
| Производитель / заявитель: | ЗАО "Авиатех", г.Арзамас |
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 53078-13 | ||||||
| Наименование | Установка | ||||||
| Модель | ВИУР-3 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 115886d5-7618-a5f6-6102-07608b3fc39a | ||||||
| Испытания |
|
||||||
| Год регистрации | 2013 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 311 п. 39 от 25.03.2013 |
Производитель / Заявитель
ЗАО "Авиатех", РОССИЯ, г.Арзамас
Россия
Поверка
| Методика поверки / информация о поверке | Приложение 1 к У1-ВИУР-3-00-00 РЭ |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
53078-13: Описание типа
2013-53078-13.pdf
|
Скачать | 86.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установка ВИУР-3 с непосредственным изменением уровня жидкости предназначена для градуировки, калибровки, первичной и периодической поверки уровнемеров, а также для определения метрологических характеристик уровнемеров в ходе приемо-сдаточных, периодических или иных видов испытаний.
Описание
Принцип действия установки ВИУР-3 основан на точном задании уровня жидкости, визуального его определения с помощью отсчетных микроскопов и измерения с помощью линеек с цифровым отсчетом.
Установка ВИУР-3 содержит рабочую и измерительную трубы, соединенные между собой, а также емкость с рабочей жидкостью. На измерительной трубе крепятся линейки с цифровым отсчетным устройством и установленными на них микроскопами.
Насосом жидкость из емкости перекачивается в рабочую и измерительную трубы на заданный уровень. Микроскоп совмещается с мениском жидкости и по линейке с цифровым отсчетом измеряется уровень.

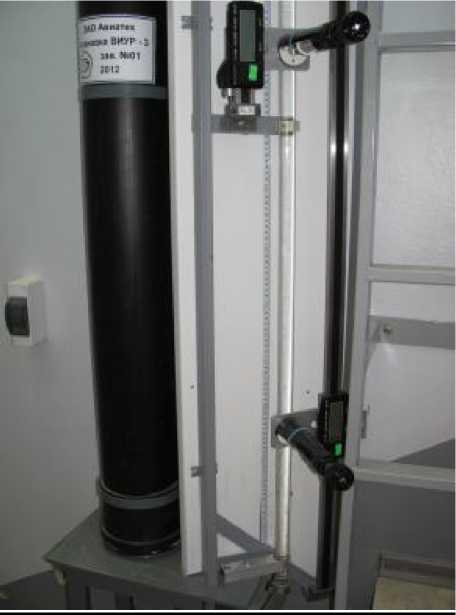

Фотография общего вида приведена на рисунке 1
Рисунок 1

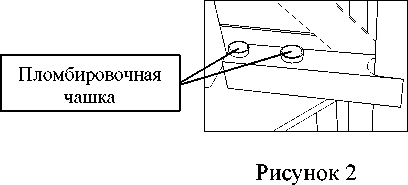

Блок схема пломбировки приведена на рисунке 2
Технические характеристики
|
Наименование параметра |
Значение параметра |
|
Диапазон задания и измерения уровня жидкости, мм |
0-3000 |
|
Температура рабочей жидкости, °С |
20 ±5 |
|
Пределы допускаемой абсолютной погрешности измерения уровня жидкости, мм |
±0,3 |
|
Пределы допускаемой абсолютной погрешности задания уровня жидкости, мм |
±5,0 |
|
Электропитание: - напряжение переменного тока, В - потребляемая мощность, не более, В-А |
220 100 |
|
Масса, кг, не более |
50 |
|
Габаритные размеры, мм, не более Высота Ширина Длинна |
4000 1500 1000 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
20 ±5 до 80 от 84 до 106,7 |
Знак утверждения типа
наносится методом фотопечати на табличку, прикрепленную к рабочей трубе, и на титульный лист эксплуатационной документации - типографским способом.
Комплектность
|
Наименование |
Количество |
|
Установка ВИУР-3 в составе: - измерительная труба; |
1 |
|
- рабочая труба; |
1 |
|
- насос циркуляционный АС 256-180; |
1 |
|
- линейка горизонтальная с цифровым |
3 |
|
отсчетным устройством ЛГЦ-1200; - микроскоп МПБ-3; |
3 |
|
- термометр лабораторный электронный «ЛТ-300» |
1 |
|
Руководство по эксплуатации |
1 |
Поверка
осуществляется в соответствии с методикой поверки, приведенной в Приложении 1 к руководству по эксплуатации У1-ВИУР-3-00-00 РЭ «Установка ВИУР-3. Методика поверки», утвержденной руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» в декабре 2012 г.
Основное поверочное оборудование:
- термометр лабораторный электронный «ЛТ-300», пределы допускаемой абсолютной погрешности измерения температуры ±0,05 °С;
- уровень рамный 200 х 200 цена деления 0,05 мм/м;
- меры длины концевые плоскопараллельные 3 разряда КТ 2.
Сведения о методах измерений
изложены в ГОСТ 8.477-82 ГСИ Государственная поверочная схема для средств измерений уровня.
Нормативные документы
1 ГОСТ 8.477-82 ГСИ Государственная поверочная схема для средств измерений уровня.
2 Руководство по эксплуатации У1-ВИУР-3-00-00 РЭ.
Рекомендации к применению
осуществление мероприятий государственного контроля (надзора).
