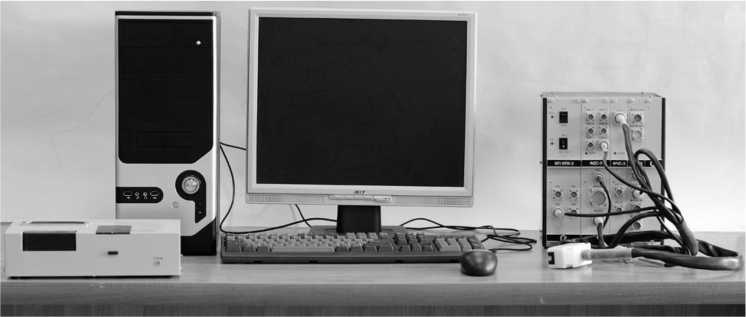

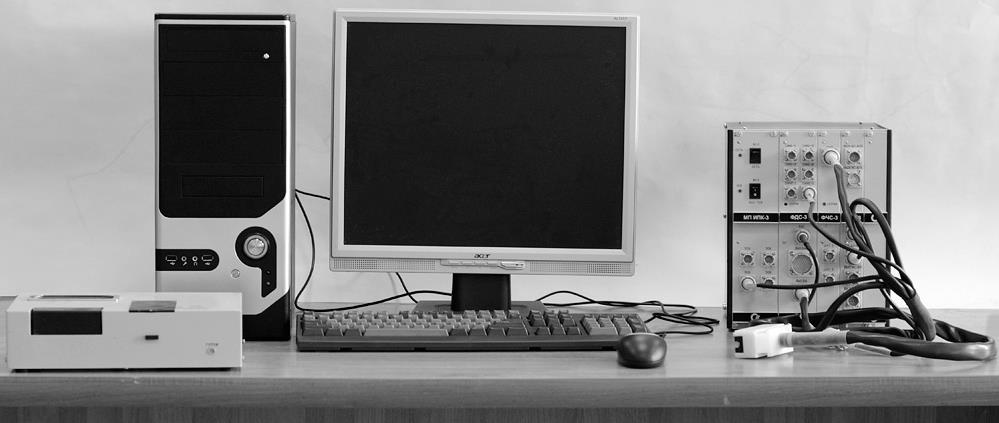

Комплексы поверочные ИПК-3

Идентификационные данные ПО

Значение

Идентификационное наименование ПО

TestSrs2.exe

Train.exe

Мастер сценариев.ехе

Номер версии (идентификационный номер) ПО

2.0.0.0

1.2.0.1

1.2.0.1

Цифровой идентификатор ПО

5b300e98d4efc17 ccd8aea2256c126 ef

ffdad2df0b0b7246 d43ae1401678877 b

a06c57c7ee22c8e33 f0866032d866c3c

Алгоритм вычисления контрольной суммы

MD5

Наименование характеристики

Значение

Формирование и передача по двум каналам частотных сигналов с диапазоном воспроизведения частоты двух сдвоенных последовательностей электрических импульсов, Гц

от 0 до 1857

Пределы допускаемой относительной погрешности задания частоты сдвоенной последовательности электрических импульсов, %

±0,2

Имитация ускорения1 путем изменения скорости частот сдвоенных последовательностей электрических импульсов, Гц/с

от -22,281 до +22,281

Пределы допускаемой абсолютной погрешности воспроизведения изменения скорости частот сдвоенных последовательностей электрических импульсов, Гц/с

±0,045

Имитация пройденного пути2 100 м и 20 000 м для диаметра бандажа колесных пар 600 (1350) мм путем воспроизведения электрических импульсов, имп.

2228 (990) и 445633 (198059) соответственно

Пределы допускаемой абсолютной погрешности воспроизведения 445633 (198059) электрических импульсов (имитация пути 20 000 м), имп.:

- для диаметра бандажа 600 мм

- для диаметра бандажа 1350 мм

±150 (±6,7 м) ±70 (±6,7 м)

Пределы допускаемой абсолютной погрешности воспроизведения 2228 (990) электрических импульсов (имитация пути 100 м), имп.: - для диаметра бандажа 600 мм

- для диаметра бандажа 1350 мм

±4 (±0,17 м)

±2 (±0,17 м)

Формирование и передача прямоугольных импульсов по четырем каналам, Гц

от 200 до 4000

Пределы допускаемой относительной погрешности формирования частоты, %

±0,2

Выдача семи аналоговых токовых сигналов, мА

0; 0,5; 1,0; 2,0; 2,5;

3,0; 4,0; 5

Наименование характеристики

Значение

Выдача шести аналоговых токовых сигналов с дискретностью 0,05 мА в диапазоне, мА

от 4 до 20

Пределы допускаемой абсолютной погрешности формирования3 токового сигнала на нагрузке сопротивлением от 100 до 500 Ом, мА

±0,02

Диапазон воспроизведения временных интервалов, мин

от 1 до 30

Пределы допускаемой абсолютной погрешности формирования временного интервала в диапазоне от 1 до 30 мин, с

±1

Измерение постоянного тока по двум каналам:

- диапазон измерений тока от 0 до 5 мА с пределами допускаемой абсолютной погрешности измерений, мА

- диапазон измерений тока от 4 до 20 мА с пределами допускаемой абсолютной погрешности измерений, мА

±0,005

±0,02

Задание скорости изменения сигнала постоянного тока:

- диапазон задания скорости изменения сигнала постоянного тока

- пределы допускаемой абсолютной погрешности изменения сигнала постоянного тока:

• для скорости 150; 75; 50 мкА/мин

• для скорости 75 мкА в течение 3 с

150; 75; 50 мкА/мин 75 мкА в течение 3 с

±6 мкА/мин

±5 мкА в течение 3 с

Диапазон задания частоты вращения вала УКДУП-АМ, об/мин

от 0 до 2122

Пределы допускаемой относительной погрешности задания частоты вращения вала УКДУП-АМ в диапазоне от 25 до 2122 об/мин, %

±1,5

Диапазон измерений угла поворота вала УКДУП-АМ в диапазоне частоты вращения от 280 до 2122 об/мин

от 0 до 360°

Пределы допускаемой абсолютной погрешности измерений угла поворота вала

±0,3° (18')

Примечания.

1 Имитация ускорения - процесс формирования и выдачи комплексом поверочным ИПК-3 последовательности импульсов с меняющейся частотой и с аналогичными параметрами, формируемыми датчиками угла поворота Л178.

2 Имитация пройденного пути - процесс формирования и выдача комплексом поверочным ИПК-3 импульсов (последовательности импульсов) с аналогичными параметрами, формируемыми датчиками угла поворота Л178.

3 Управление аналоговыми выходами - независимое.

Наименование характеристики

Значение

Параметры электропитания:

- напряжение питания переменного тока, В

- частота переменного тока, Гц

от 187 до 242 от 49 до 51

Габаритные размеры (без учета ПЭВМ и входящих устройств и блоков), мм, не более

217x273x270

Масса (без учета ПЭВМ и входящих устройств и блоков), кг, не более

10

Условия эксплуатации:

- температура окружающего воздуха (в закрытом производственном помещении) °С

- относительная влажность воздуха %

- атмосферное давление кПа (мм рт. ст.)

от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795)

Комплекс поверочный

Вольтметр универсальный В7-54/3 УШЯИ.4111 82.001 ТУ, шт.

Манометр грузопоршневой МП-60 ТУ 50.418 -84, шт.

Установка поверочная УКДУП-АМ МФИЛ.401 229.002-01, шт.

Комплект инструмента и принадлежностей

Обозначение исполнения

Обозначение исполнения

Кол., шт.

ИПК-3 ЦАКТ.466219.007

_

1

1

ЦАКТ.468934.007, ЦАКТ.468934.008

1

1

ИПК-3/1 ЦАКТ.466219.007-01

_

1

1

ЦАКТ.468934.007, ЦАКТ.468934.008

1

1

ИПК-3/2 ЦАКТ.466219.007-02

_

_

1

ЦАКТ.468934.007, ЦАКТ.468934.009

1

1

ИПК-3/3 ЦАКТ.466219.007-03

_

_

1

ЦАКТ.468934.007, ЦАКТ.468934.009

1

1

ИПК-3/4 ЦАКТ.466219.007-04

_

1

_

ЦАКТ.468934.007, ЦАКТ.468934.008

1

1

ИПК-3/5 ЦАКТ.466219.007-05

ИПК-3/6 ЦАКТ.466219.007-06

_ _

1 _

_ _

ЦАКТ.468934.007, ЦАКТ.468934.008 ЦАКТ.468934.007, ЦАКТ.468934.009

1

1

1

1

ИПК-3/7 ЦАКТ.466219.007-07

_

_

_

ЦАКТ.468934.007, ЦАКТ.468934.009

1

1

ИПК-3/8 ЦАКТ.466219.007-08

1

1

1

ЦАКТ.468934.007, ЦАКТ.468934.008

1

1

ИПК-3/9 ЦАКТ.466219.007-09

1

1

1

ЦАКТ.468934.007, ЦАКТ.468934.008

1

1

ИПК-3/10 ЦАКТ.466219.007-10

1

_

1

ЦАКТ.468934.007, ЦАКТ.468934.009

1

1

ИПК-3/11 ЦАКТ.466219.007-11

1

_

1

ЦАКТ.468934.007, ЦАКТ.468934.009

1

1

ИПК-3/12 ЦАКТ.466219.007-12

1

1

_

ЦАКТ.468934.007, ЦАКТ.468934.008

1

1

ИПК-3/13 ЦАКТ.466219.007-13

1

1

_

ЦАКТ.468934.007, ЦАКТ.468934.008

1

1

ИПК-3/14 ЦАКТ.466219.007-14

1

_

_

ЦАКТ.468934.007, ЦАКТ.468934.009

1

1

ИПК-3/15 ЦАКТ.466219.007-15

1

_

_

ЦАКТ.468934.007, ЦАКТ.468934.009

1

1

Комплекс поверочный

Вольтметр универсальный В7-54/3 УШЯИ.4111 82.001 ТУ, шт.

Манометр грузопоршневой МП-60 ТУ 50.418 -84, шт.

Установка поверочная УКДУП-АМ МФИЛ.401 229.002-01, шт.

Комплект инструмента и принадлежностей

Обозначение исполнения

Обозначение исполнения

Кол., шт.

ИПК-3/16 ЦАКТ.466219.007-16

_

1

1

ЦАКТ.468934.008

1

ИПК-3/17 ЦАКТ.466219.007-17

_

1

1

ЦАКТ.468934.008

1

ИПК-3/18 ЦАКТ.466219.007-18

ИПК-3/19 ЦАКТ.466219.007-19

_ _

_ _

1

1

ЦАКТ.468934.009

ЦАКТ.468934.009

1

1

ИПК-3/20 ЦАКТ.466219.007-20

_

1

_

ЦАКТ.468934.008

1

ИПК-3/21 ЦАКТ.466219.007-21

_

1

_

ЦАКТ.468934.008

1

ИПК-3/22 ЦАКТ.466219.007-22

_

_

_

ЦАКТ.468934.009

1

ИПК-3/23 ЦАКТ.466219.007-23

_

_

_

ЦАКТ.468934.009

1

ИПК-3/24 ЦАКТ.466219.007-24

1

1

1

ЦАКТ.468934.008

1

ИПК-3/25 ЦАКТ.466219.007-25

1

1

1

ЦАКТ.468934.008

1

ИПК-3/26 ЦАКТ.466219.007-26

1

_

1

ЦАКТ.468934.009

1

ИПК-3/27 ЦАКТ.466219.007-27

1

_

1

ЦАКТ.468934.009

1

ИПК-3/28 ЦАКТ.466219.007-28

1

1

_

ЦАКТ.468934.008

1

ИПК-3/29 ЦАКТ.466219.007-29

1

1

_

ЦАКТ.468934.008

1

ИПК-3/30 ЦАКТ.466219.007-30

1

_

_

ЦАКТ.468934.009

1

ИПК-3/31 ЦАКТ.466219.007-31

1

_

_

ЦАКТ.468934.009

1

Примечания:

1 ПЭВМ, формирователь и приемник сигналов ФПС-3 ЦАКТ.468173.006, эмулятор уровнемеров ПМП 201 6ПМП201 Фирма ООО НПП "СЕНСОР", адаптер JHH-RS232 ООО НПП «СЕНСОР» входят в состав всех вариантов исполнения ИПК-3 в количестве 1 шт. каждого наименования.

2 Составные части ПЭВМ:

• компьютер Kraftway Credo KS36 Фирма «KRAFTWAY» (параметры не хуже, чем: Intel Core 2 Duo E7200 2,53 МГц; Keyb. Kraftway PS/2; ОЗУ - 1 Gb; Mouse Optical PS/2; ОС: Windows 7 Professional Rus; ПО «Microsoft Office 2003», CD/DVD-ROM; не менее 7 USB-портов; 1 PCI-слот, Far Manager 1,75 build 2629) - 1 шт.;

• монитор TFT 19" BenQ FP992" - 1 шт.;

• фильтр сетевой ФС1 ЦАКТ.468822.002 - 1 шт.;

• принтер Samsung Laser A4 ML-2015" - 1 шт.;

• коммуникационный адаптер A4CL20 APS R4 Фирма «KRON» - 1 шт.;

• адаптер USB-to-CAN compact Фирма «IXXAT Automation GmbH» - 1 шт.

3 Допускается замена устройств на другие устройства, имеющие аналогичные или лучшие характеристики.

4 Допускается замена «Microsoft Office 2003» и Far Manager 1,75 build 2629 более новыми версиями.

5 Допускается замена манометра грузопоршневого МП-60 на манометр грузопоршневой с диапазоном измерений от 0,1 до 6 МПа и классом точности 0,02.

Наименование

Обозначение

Количество, экз.

Комплекс поверочный ИПК-3. Руководство по эксплуатации

ЦАКТ.466219.007 РЭ

1

Комплекс поверочный ИПК-3. Формуляр

ЦАКТ.466219.007 ФО

1

Эксплуатационная документация на отдельно поставляемые устройства и блоки ИПК-3

_

1
