Преобразователи скорости воздушного потока WAA151/252
| Номер в ГРСИ РФ: | 53158-13 |
|---|---|
| Производитель / заявитель: | Фирма "Vaisala Oy", Финляндия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53158-13 |
| Действует | по 27.03.2029 |
| Наименование | Преобразователи скорости воздушного потока |
| Модель | WAA151/252 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | aae1a3b3-ab3e-d67f-6697-9a6e86341168 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Финляндия |
| Информация о сертификате | |
| Срок действия сертификата | 04.04.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 343 п. 12 от 04.04.2013 |
Производитель / Заявитель
Фирма "Vaisala Oyj", Финляндия
Финляндия
Поверка
| Методика поверки / информация о поверке | МП 2551-0081-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1037
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1012 (98%) |
| Неуспешных поверок (СИ непригодно) | 25 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
53158-13: Описание типа
2018-53158-13.pdf
|
Скачать | 85.2 КБ | |
|
53158-13: Методика поверки
2024-mp53158-13.pdf
|
Скачать | 57.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи скорости воздушного потока WAA151/252 (далее преобразователи WAA151/252) предназначены для измерений скорости воздушного потока.
Описание
Принцип действия преобразователей WAA151/252 основан на преобразовании скорости воздушного потока во вращательное движение вала с чувствительным элементом (чашками), измерении скорости его вращения с помощью оптоэлектронной пары. Измерение скорости воздушного потока осуществляется путем преобразования частоты электрических импульсов в скорость воздушного потока по алгоритму фирмы.
Преобразователи WAA151/252 состоят из корпуса, чашек, вала, оптоэлектронной пары.
Конструктивно преобразователи WAA151/252 выполнены в едином корпусе. Приемником воздушного потока являются чашки, которые крепятся в верхней части корпуса, оптоэлектронная пара расположена в нижней части корпуса. Преобразователи WAA151/252 устанавливаются на метеорологической мачте. Внешний вид преобразователей WAA151/252 представлен на рис.1.
Преобразователи WAA151/252 являются оптоэлектронными быстродействующими анемометрами с низким порогом чувствительности. Чашки представляют собой три конических чашечки, обращенных выпуклыми поверхностями в одну сторону. В преобразователях WAA151/252 обеспечивается линейность измерений по всему диапазону и обогрев оси вала, который автоматически включается при температуре менее 4oC. В преобразователях WAA151 обогревается ось вала, в преобразователях WAA252 обогревается ось вала и чашки.
Преобразователи WAA151/252 могут работать в составе автоматизированных метеорологических станций.

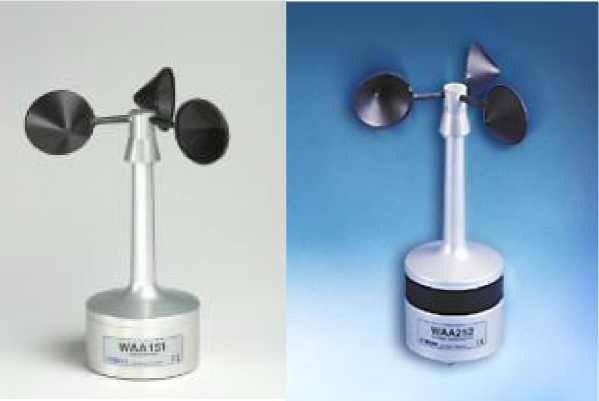

Рис. 1. Внешний вид преобразователей WAA151/252.

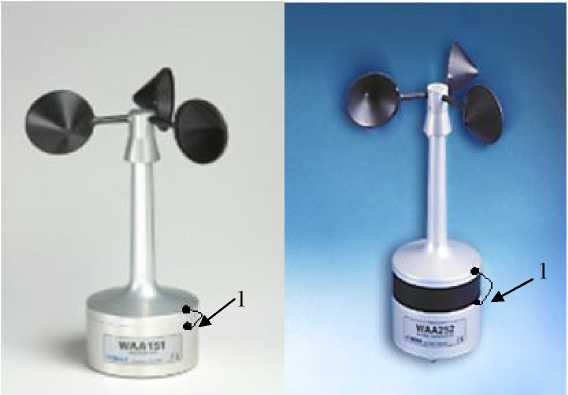

Рисунок 2. Схема пломбирования преобразователей WAA151/252. Пломбы - 1.
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значения характеристики | |||
|
WAA151 |
WAA252 | |||
|
Диапазон измерений скорости воздушного потока, м/с |
от 0,5 до 60 | |||
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,4+0,035^V), где V - измеренная скорость воздушного потока | |||
|
Пределы допускаемой абсолютной погрешности преобразования частоты вращения вала в значение скорости воздушного потока, м/с |
± 0,05 | |||
|
Порог чувствительности, м/с |
не более 0,4 | |||
|
Момент трения на оси преобразователя, мкН^м |
50 | |||
|
Электрическое питание от источника постоянного тока -напряжение, В -ток, мА |
24 ± 2,4 не более 3,2 | |||
|
Максимальная потребляемая мощность, Вт |
72 | |||
|
Наличие обогрева -чашек -вала |
нет есть |
есть есть | ||
|
Средняя наработка на отказ, ч |
8000 | |||
|
Срок службы, лет |
8 | |||
|
Г абаритные размеры, мм |
высота |
диаметр |
высота |
диаметр |
|
240 |
90 |
264 |
90 | |
|
Масса, кг |
0,57 |
0,80 | ||
|
Условия эксплуатации: -температура воздуха, oC -относительная влажность воздуха, % -атмосферное давление, гПа |
от минус 50 до 55 от 0 до 100 от 600 до 1080 |
от минус 55 до 55 от 0 до 100 от 600 до 1080 | ||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист формуляра и на корпус преобразователей WAA151/252 в виде голографической наклейки.
Комплектность
1. Преобразователь WAA151/252 1/1 шт.
2. Формуляр «Преобразователи скорости воздушного потока WAA151/252» 1 шт.
3. Методика поверки МП 2551-0081-2012 «Преобразователи скорости воздушного потока WAA151/252». 1 шт.
Поверка
осуществляется по методике поверки МП 2551-0081-2012 «Преобразователи скорости воздушного потока WAA151/252», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 19.10.2012 г.
Перечень эталонов, применяемых при поверке:
1. Государственный специальный эталон единицы скорости воздушного потока ГЭТ 150-85, диапазон от 0,1 до 100 м/с, диаметр рабочего участка 700 мм, относительное среднее квадратическое отклонение погрешности воспроизведения единицы скорости при скоростях от 0,1 до 10,0 м/с включительно: 340-3, при скоростях свыше 10 до 100 м/с: 240-3.
2. Комплект имитаторов КИ-01, диапазон от 20 до 999 об/мин, от 200 до 15000 об/мин, пг ±1 об/мин.
Сведения о методах измерений
приведены в формуляре «Преобразователи скорости воздушного потока WAA151/252».
Нормативные документы
1. ГОСТ 8.542-86 ГСИ «Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
2. Техническая документация фирмы «Vaisala Oyj», Финляндия.
Рекомендации к применению
осуществление деятельности в области гидрометеорологии.
