Модули измерения аналоговых сигналов ВТ-101
| Номер в ГРСИ РФ: | 53159-13 |
|---|---|
| Производитель / заявитель: | ООО "Виброприбор", г.Ярославль |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53159-13 |
| Действует | по 04.04.2018 |
| Наименование | Модули измерения аналоговых сигналов |
| Модель | ВТ-101 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 10762cc1-1fb3-c716-b8b9-e00752882ccf |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 04.04.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 343 п. 13 от 04.04.2013 |
Производитель / Заявитель
ООО "Виброприбор", РОССИЯ, г.Ярославль
Россия
Поверка
| Методика поверки / информация о поверке | ВТ.02.00.000 РЭ, раздел 3.2 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
53159-13: Описание типа
2013-53159-13.pdf
|
Скачать | 102.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Модули измерения аналоговых сигналов ВТ-101 (далее - модули) предназначены для измерения силы и напряжения постоянного тока, контроля и обработки сигналов, соответствующих ГОСТ 26.011 от первичных преобразователей физических величин.
Описание
Модификации, наименование и обозначение конструктивных исполнений модулей приведены в табл. 1.
Таблица 1
|
Обозначение |
Модификация модуля |
Пределы рабочего диапазона |
Конструктивное исполнение | |
|
измерения напряжения, U, В |
измерения тока, I, мА | |||
|
ВТ.02.00.000-01 |
ВТ-101-1-1 |
_ |
от 0 до 5 |
ТЭЗ системы 19” |
|
ВТ.02.00.000-02 |
ВТ-101-1-2 |
_ |
от 0 до 20 | |
|
_ |
от 4 до 20 | |||
|
ВТ.02.00.000-03 |
ВТ-101-2-1 |
_ |
от 0 до 5 |
DIN-рейка |
|
ВТ.02.00.000-04 |
ВТ-101-2-2 |
_ |
от 0 до 20 | |
|
_ |
от 4 до 20 | |||
|
ВТ.02.00.000-05 |
ВТ-101-1-3 |
от 0 до 10 |
_ |
ТЭЗ системы 19” |
|
ВТ.02.00.000-06 |
ВТ-101-1-4 |
от 0 до 5 |
_ | |
|
ВТ.02.00.000-07 |
ВТ-101-2-3 |
от 0 до 10 |
_ |
DIN-рейка |
|
ВТ.02.00.000-08 |
ВТ-101-2-4 |
от 0 до 5 |
_ | |
Модули конструктивного исполнения ТЭЗ системы 19” не имеют корпуса.
Модули конструктивного исполнения DIN-рейка изготавливаются в пластмассовом корпусе.
Поступившие на вход модуля аналоговые сигналы силы тока и постоянного напряжения от первичных преобразователей фильтруются в соответствии с выбранным временем усреднения. Измеренные аналоговые сигналы пересчитываются по линейному закону преобразования с заданным коэффициентом преобразования. На цифровом индикаторном табло модуля отображается значение измеренного сигнала в соответствии с выбранным режимом отображения.
Сигнал может отображаться в вольтах или миллиамперах, в пересчитанном (в единицах измерения подключаемого преобразователя) виде или в виде внутренних кодов АЦП. При помощи пользовательского меню осуществляется установка предельных значений для включения предупредительной и аварийной сигнализации.

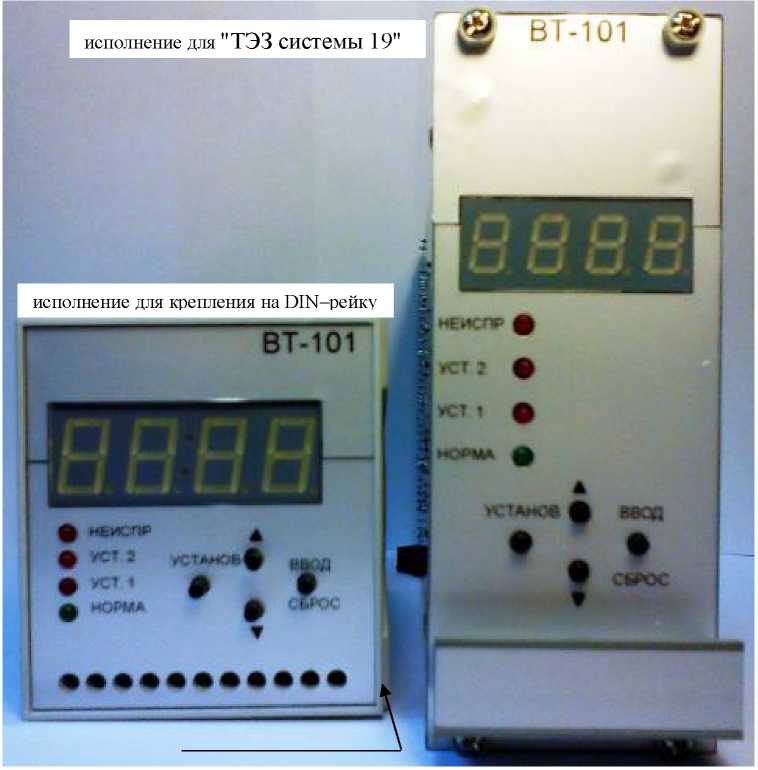

Внешний вид модулей изображен на рисунке 1.
Рис. 1
Программное обеспечение
Программное обеспечение предназначено для управления модулями, а также производит сбор, обработку и сохранение результатов измерений. Идентификационные данные ПО представлены в табл. 2.
Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ВТ-101 | ||||
|
ПО, встроенное в модуль |
V101 |
1.000 |
3C21 |
CRC-16 |
Уровень защиты программного обеспечения, встроенного в модуль «С».
Технические характеристики
Основные метрологические и технические характеристики модулей измерения аналоговых сигналов ВТ-101 приведены в табл. 3
Таблица 3
|
Диапазон измерения входных сигналов силы тока для модулей: - ВТ-101-1-1, ВТ-101-2-1 - ВТ-101-1-2, ВТ-101-2-2 |
0-5 мА 0-20 мА, 4-20 мА |
|
Диапазон измерения входных сигналов постоянного напряжения для модулей: - ВТ-101-1-3, ВТ-101-2-3 - ВТ-101-1-4, ВТ-101-2-4 |
0-10 В 0-5 В |
|
Пределы допускаемой основной погрешности, приведенной к верхнему пределу измерения, % |
±0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха, %/10 °С |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности при повышенной относительной влажности окружающего воздуха, % |
±0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности от влияния магнитного поля 80 А/м, % |
±0,1 |
|
Пределы допускаемой приведенной погрешности срабатывания сигнализации, % |
±0,5 |
|
Диапазон установки времени задержки сигнализации, с |
0-30 |
|
Пределы допускаемой погрешности установки времени задержки сигнализации, с |
±(0,05-T + 0,5) |
|
Напряжение питания постоянного тока, В |
24,0±3,6 |
|
Габаритные размеры для модулей, мм, не более: - ВТ-101-1 - ВТ-101-2 |
128,4х50,5х177,5 70х75х109,5 |
|
Масса, кг, не более |
0,25 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре 25 °C, % - атмосферное давление, кПа |
от минус 10 до 50 до 80 от 84 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на эксплуатационную документацию модулей и на передние панели модулей способом машинной печати.
Комплектность
|
Наименование, тип |
Кол-во, шт. |
|
Модуль ВТ-101 |
1 |
|
Паспорт ВТ.02.00.000 ПС |
1 |
|
Руководство по эксплуатации ВТ.02.00.000 РЭ * |
1 |
|
* поставляется по одному экземпляру на партию, но не менее одного экземпляра на 10 модулей | |
Поверка
осуществляется в соответствии с методикой поверки, изложенной в разделе 3.2. Руководства по эксплуатации ВТ.02.00.000 РЭ, утвержденной ГЦИ СИ ФБУ «Тест-С.-Петербург» от 08.02.2013 г.
Перечень основных средств поверки:
- мультиметр цифровой 2000, UnocT = 0,1-1000 В; 1пост = 0,01-3 А, ПГ ±0,002 %;
- источник питания Б5-71/1, U = 0,1-30 В; I = 0,01-10 А, ПГ ±0,008иуст+0,1) В.
Сведения о методах измерений
Методы измерений изложены в Руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные».
3. ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
4. ТУ 4217-002-61196017-10 «Модули измерения аналоговых сигналов ВТ-101. Технические условия».
5. ВТ.02.00.000 РЭ «Модули измерения аналоговых сигналов ВТ-101. Руководство по эксплуатации».
Рекомендации к применению
- выполнение работ по оценке соответствия промышленной продукции и иных объектов обязательным требованиям, установленным законодательством Российской Федерации.
