Усилители измерительные АР5200
| Номер в ГРСИ РФ: | 53161-13 |
|---|---|
| Производитель / заявитель: | ООО "ГлобалТест", г.Саров |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53161-13 |
| Действует | по 04.04.2018 |
| Наименование | Усилители измерительные |
| Модель | АР5200 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9f0478aa-fd94-e133-35fc-254f15eef747 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 04.04.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 343 п. 17 от 04.04.2013 |
Производитель / Заявитель
ООО "ГлобалТест", РОССИЯ, г.Саров
Россия
Поверка
| Методика поверки / информация о поверке | А3009.335.МП-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 232 (95%) |
| Неуспешных поверок (СИ непригодно) | 11 (5 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
53161-13: Описание типа
2013-53161-13.pdf
|
Скачать | 101.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Усилитель измерительный АР5200 (далее по тексту - усилитель) предназначен для измерения и преобразования выходного сигнала пьезоэлектрических виброизмерительных преобразователей или преобразователей со встроенной электроникой типа ICP в напряжение, пропорциональное виброускорению.
В комплекте с виброизмерительными преобразователями, усилитель может применяться в системах технической диагностики и мониторинга в различных отраслях промышленности для измерений вибрационных и ударных ускорений, а также в лабораторных и научных исследованиях.
Описание
Принцип действия усилителя основан на преобразовании сигналов, поступающих от первичных преобразователей (вибропреобразователя, датчика силы, давления и т.д. - далее датчик) в низкоимпедансный сигнал напряжения. Усилитель может работать в режиме усилителя заряда или усилителя напряжения при работе с датчиками со встроенным усилителем типа ICP.
Для работы с датчиками с разными коэффициентами преобразования в усилителе предусмотрена возможность изменения (нормирования) коэффициента усиления для получения нормализованного значения выходного напряжения. Наличие встроенных фильтров верхних (ФВЧ) и нижних (ФНЧ) частот позволяет выбрать оптимальную полосу пропускания. Усилитель позволяет обеспечить индикацию результатов измерений среднего квадратического значения (СКЗ) выходного напряжения на дисплее.
Конструкция усилителя допускает многоканальное исполнение в одном корпусе.
Внешний вид одноканального исполнения усилителя представлен на рисунке 1.

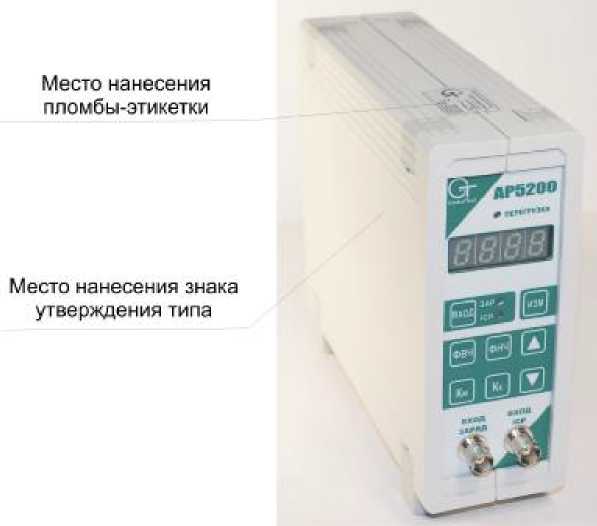

а) передняя панель
Рисунок 1 - Внешний вид усилителя АР5200

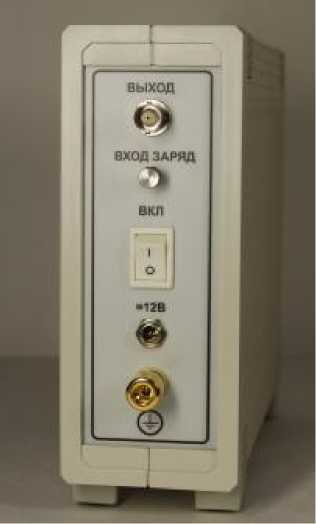

б) задняя панель
Технические характеристики
|
Максимальный входной заряд (пик), пКл, не менее |
105 |
|
Максимальное входное напряжение (пик), В, не менее |
10 |
|
Коэффициент усиления по заряду (шаг 1, 2, 5), мВ/пКл |
от 0,1 до 1000 |
|
Коэффициент усиления по напряжению (шаг 1, 2, 5) |
от 1 до 1000 |
|
Диапазон нормирования (шаг 0,01) коэффициента усиления |
от 1 до 9,99 |
|
Пределы основной относительной погрешности установки коэффициента усиления на частоте 1 кГц, %: - в диапазоне от 0,1 до 200 - в диапазоне от 500 до 1000 |
±0,8; ±1,6 |
|
Пределы дополнительной погрешности установки коэффициента усиления в температурном диапазоне от 0 до плюс 40 °С, % |
±0,5 |
|
Рабочий диапазон частот с затуханием на границах минус 10 %, Гц. |
от 0,3 до 100000 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) в диапазоне частот от 3 до 30000 Гц, % |
±0,4 |
|
Частоты среза встроенных ФВЧ (шаг 0,1; 1; 10; 100 Гц) со спадом АЧХ не менее 40 дБ/декаду и затуханием минус 10 %, Гц |
от 0,3 до 200 |
|
Частоты среза встроенных ФНЧ (шаг 0,1; 1; 10 кГц) со спадом АЧХ не менее 40 дБ/декаду и затуханием минус 10 %, кГц |
от 0,1 до 100 |
|
Максимальное выходное напряжение (пик), В, не менее |
±10 |
|
Пределы основной относительной погрешности измерения СКЗ напряжения выходного сигнала в диапазоне от 100 мВ до максимального и в диапазоне частот от 20 до 100000 Гц, % |
±1,0 |
|
Пределы дополнительной погрешности измерения СКЗ напряжения выходного сигнала в температурном диапазоне от 0 до плюс 40°С, % |
±0,5 |
|
Выходное сопротивление, Ом, не более |
100 |
|
СКЗ шума, приведенного к входу, в режиме усилителя напряжения в диапазоне частот от 3 Гц до 30 кГц, мкВ, не более |
10 |
|
СКЗ шума, приведенное к входу, в режиме усилителя заряда для ёмкости датчика 1 нФ в диапазоне частот от 3 Гц до 30 кГц, пКл, не более |
10-2 |
|
Режим питания датчиков со встроенным усилителем типа ICP: - напряжение, В - ток, мА |
22±2; 4,0±1,1 |
|
Время установления рабочего режима, с, не более |
10 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Питание от внешнего источника напряжения постоянного тока, В |
12±2 |
|
Ток потребления (для 1-го канала), мА, не более |
300 |
Габаритные размеры усилителя (одноканальное исполнение) не более: ширина 64 мм; высота 170 мм; глубина 220 мм.
Масса усилителя (одноканальное исполнение) не более 1,1 кг.
Рабочие условия эксплуатации усилителя:
- температура окружающего воздуха от 0 до плюс 40 °С;
- относительная влажность воздуха до 80 % при 25 °С;
- переменное магнитное поле с напряженностью до 80 А/м частотой 50 Гц.
Гарантийный срок хранения с момента изготовления 42 месяца.
Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев.
Знак утверждения типа
Знак утверждения типа наносится на боковую панель с помощью самоклеющейся плёнки, а также на заглавный лист паспорта АБКЖ.431134.007ПС и руководства по эксплуатации АБКЖ. 431134.007РЭ типографским способом в левом верхнем углу.
Комплектность
|
Обозначение |
Наименование |
Количество |
|
АБКЖ.431134.007 |
Усилитель измерительный АР5200 |
1 |
|
Экранирующая заглушка |
3 | |
|
Блок питания AS05-02 (~220/+12 В, 500 мА) |
1 | |
|
АБКЖ.431134.007ПС |
Усилитель измерительный АР5200. Паспорт |
1 |
|
АБКЖ.431134.007РЭ |
Усилитель измерительный АР5200. Руководство по эксплуатации |
одно на партию |
|
А3009.335.МП-12 |
Усилители измерительные АР5200. Методика поверки |
Поверка
осуществляется по документу А3009.335.МП-12 «Усилители измерительные АР5200. Методика поверки», утвержденному руководителем ГЦИ СИ «РФЯЦ-ВНИИЭФ» в 2012 г. Основные средства поверки: калибратор универсальный Н4-16, мультиметр 34401А.
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации на усилитель АБКЖ.431134.007РЭ «Усилитель измерительный АР5200. Руководство по эксплуатации».
Нормативные документы
1 ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.
2 МИ 1935-88 Рекомендации по метрологии. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1-10’2... 3-109 Гц.
3 АБКЖ.431134.007ТУ Измерительный усилитель АР5200. Технические условия.
Рекомендации к применению
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
