Мосты автоматические TanDelta 12000
| Номер в ГРСИ РФ: | 53166-19 |
|---|---|
| Производитель / заявитель: | ООО "Ярославский электромеханический завод" (ЯЭМЗ), г.Ярославль |
Мосты автоматические TanDelta 12000 (далее по тексту - мосты) предназначены для измерений электрической емкости и тангенса угла диэлектрических потерь высоковольтной изоляции.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53166-19 |
| Наименование | Мосты автоматические |
| Модель | TanDelta 12000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 25.06.2024 |
Производитель / Заявитель
ООО "Ярославский электромеханический завод", г.Ярославль
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 19 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 19 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 53166-19: Описание типа СИ | Скачать | 343.2 КБ | |
| 53166-19: Методика поверки | Скачать | 4 MБ |
Описание типа
Назначение
Мосты автоматические TanDelta 12000 (далее по тексту - мосты) предназначены для измерений электрической емкости и тангенса угла диэлектрических потерь высоковольтной изоляции.
Описание
Принцип действия мостов основан на измерении токов в плечах мостовой схемы. Сигналы, поступающие на токовые входы Сп и Сх, оцифровываются АЦП и обрабатываются микроконтроллером. Результатом обработки сигналов является векторная диаграмма токов, протекающих через конденсаторы Сп и Сх, с помощью которой автоматически производится вычисление измеряемых мостом параметров.
Мосты применяются при диагностике состояния высоковольтной изоляции объектов электроэнергетики и определении характеристик различных электроизоляционных материалов.
Мосты автоматические TanDelta 12000 представляют собой уравновешенный четырехплечий трансформаторный мост, в диагональ которого включен источник напряжения, два плеча образованы дифференциальным трансформатором тока (трансформатором отношения), третье плечо образует встроенный (или внешний Cn) эталонный конденсатор, четвертое - измеряемая емкость (Сх).
Результаты измерений могут быть сохранены во внутренней памяти мостов (до 99 результатов), распечатаны на встроенном термографическом принтере или переданы на внешний компьютер с помощью интерфейса RS-232.
Для привязки результатов измерения ко времени их выполнения мосты оснащены системными часами и календарем.
Управление мостами осуществляется оператором через сенсорные кнопки управления.
Мосты имеют возможность проводить измерения при рабочих напряжениях выше 12 кВ при использовании внешних источника питания и эталонной емкости.
В зависимости от особенностей объекта испытаний для измерений может быть использована т.н. «прямая» или «перевернутая» схема испытаний. В «прямой» схеме испытаний оба вывода объекта изолированы от «земли» и находятся под потенциалом, в «перевернутой» -один из выводов объекта соединен с «землей».
Основные узлы мостов: мостовая схема, эталонный конденсатор, повышающий трансформатор, источник испытательного напряжения, АЦП, микроконтроллер, ЖК-дисплей, фильтр помех, схема интерфейса, принтер.
Конструктивно мосты представляет собой моноблок, размещенный в металлическом корпусе, закрываемом крышкой.
На лицевой панели размещены принтер, ЖК-дисплей, разъем интерфейса RS-232, входы для измерительных кабелей, разъем кабеля питания, выключатели питания моста и высокого выходного напряжения, клемма заземления.
На торцевой панели размещен выход высокого напряжения. На боковой панели - ручка для переноски.
Мосты относятся к ремонтируемым и восстанавливаемым изделиям.
Общий вид средства измерений представлен на рисунках 1 - 2.
Пломбирование мостов не предусмотрено.
Знак поверки наносится на лицевую панель корпуса мостов.
Место нанесения знака поверки
Рисунок 1 - Общий вид мостов автоматических TanDelta 12000

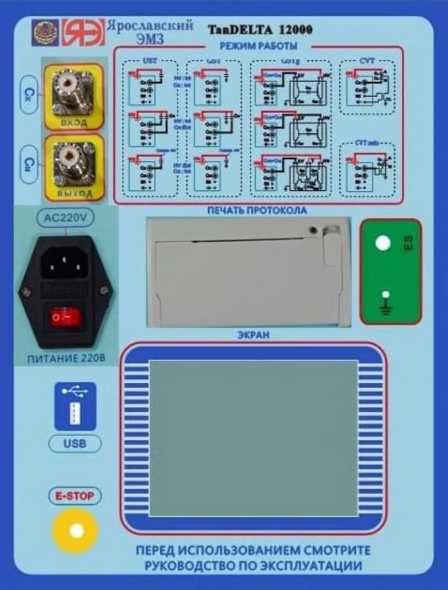

Рисунок 2 - Общий вид лицевой панели мостов автоматических TanDelta 12000
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон выходного напряжения переменного тока, кВ |
от 0,5 до 12 |
|
Пределы допускаемой основной абсолютной погрешности установки выходного напряжения переменного тока, В |
±(0,01-U+10) |
|
Частота выходного напряжения, Гц |
Фиксированные значения: 45; 50; 55; 60; 65 Двойные значения: 45/55; 55/65; 47,5/52,5 |
|
Диапазон измерений электрической емкости, мкФ - при питании от встроенного источника - при питании от внешнего источника |
от 3 • 10-6 до 1 от 340-6 до 1,25 |
|
Пределы допускаемой основной абсолютной погрешности измерений электрической емкости, пФ |
±(0,01<+1) |
|
Диапазон измерений тангенса угла диэлектрических потерь |
от 1 • 10-4 до 1 |
|
Пределы допускаемой основной абсолютной погрешности измерений тангенса угла диэлектрических потерь |
±(0,0Hg6+440-4) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений от изменения температуры окружающего воздуха в рабочем диапазоне измерений, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Примечания U - установленное значение напряжения переменного тока, В; C - измеренное значение электрической емкости, пФ; tgS - измеренное значение тангенса угла диэлектрических потерь | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 180 до 260 50/60 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
460х350х340 |
|
Масса, кг |
28 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +25 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от -10 до +50 90 без конденсации |
Знак утверждения типа
наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мост автоматический TanDelta 12000 |
_ |
1 шт. |
|
Кабели измерительные |
_ |
1 к-т |
|
Кабель заземления |
_ |
1 шт. |
|
Кабель питания |
_ |
1 шт. |
|
Предохранитель |
_ |
1 шт. |
|
Рулон термобумаги к принтеру |
_ |
1 шт. |
|
Сумка для кабелей |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Методика поверки |
МП 206.1-004-2019 |
1 экз. |
Поверка
осуществляется по документу МП 206.1-004-2019 «Мосты автоматические TanDelta 12000. Методика поверки», утвержденному ФГУП «ВНИИМС» 04.02.2019 г.
Основные средства поверки: делитель напряжения ДН-20э (регистрационный номер в Федеральном информационном фонде № 54883-13); вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде № 52147-12); блок поверки «Тангенс-2000» (регистрационный номер в Федеральном информационном фонде № 24891-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса прибора.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4221-042-39189999-2012 Мосты автоматические TanDelta 12000. Технические условия
