Спектрорадиометр вакуумный ультрафиолетовый VUVaS 1000
| Номер в ГРСИ РФ: | 53187-13 |
|---|---|
| Категория: | Радиометры |
| Производитель / заявитель: | Фирма "McPherson Inc.", США |
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 53187-13 | ||||||
| Наименование | Спектрорадиометр вакуумный ультрафиолетовый | ||||||
| Модель | VUVaS 1000 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 919789b0-274b-751a-e9a1-1806dbb71993 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2013 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 380 п. 04 от 11.04.2013 |
Производитель / Заявитель
Фирма "McPherson Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | Приложение 1 к Руководству по эксплуатации |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
53187-13: Описание типа
2013-53187-13.pdf
|
Скачать | 105.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Спектрорадиометр вакуумный ультрафиолетовый VUVaS 1000 (далее по тексту -спектрорадиометр) предназначен для регистрации спектров отражения и пропускания в области вакуумного ультрафиолета (0,115 - 0,36 мкм), в том числе в поляризованном свете, а также для измерения коэффициентов отражения и пропускания различных объектов.
Описание
Принцип действия спектрорадиометра основан на определении относительной спектральной чувствительности (ОСЧ) приемного блока и сравнении её со спектральной плотностью потока излучения (СППИ) эталонного излучателя в диапазоне длин волн 0,115 -0,36 мкм.
Конструкция спектрорадиометра включает дейтериевый источник УФ-излучения, фокусирующее зеркало, комплект светофильтров, монохроматор, коллиматор, поляризатор, а также персональный компьютер с платой PCI-GPIB и интерфейсный кабель PCI-GPIB.

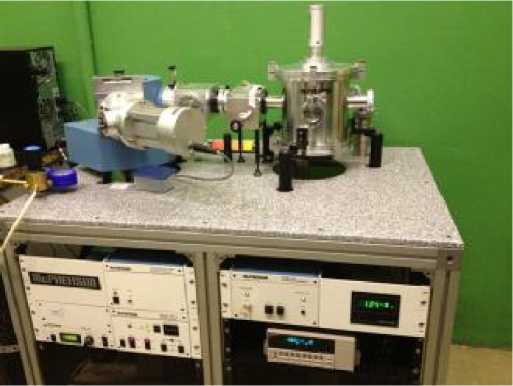

Рисунок 1 - Общий вид спектрорадиометра вакуумного ультрафиолетового VUVaS 1000
Место пломбирования
Место нанесения маркировки

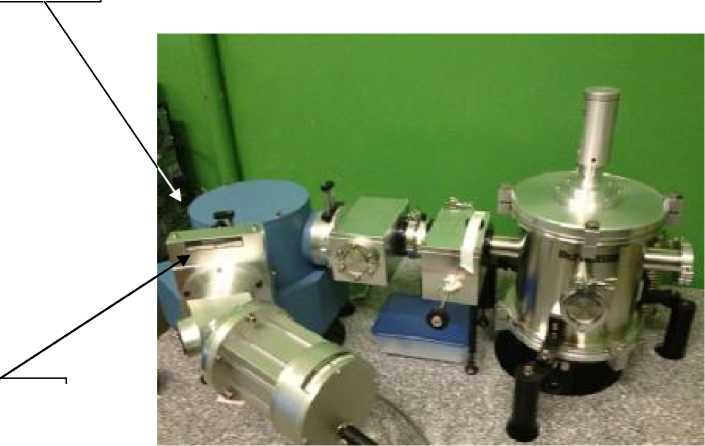

Рисунок 2 - Спектрорадиометр вакуумный ультрафиолетовый VUVaS 1000 и места нанесения маркировки и пломбирования (вид сверху).
Программное обеспечение
Спектрорадиометр работает под управлением персонального компьютера с предустановленным программным обеспечением (ПО).
Программное обеспечение позволяет:
- вычислять и отображать значения коэффициентов отражения и пропускания;
- сохранять измеренные величины в виде массива чисел;
- производить обработку результатов измерений требуемых параметров и
выводит эти результаты на монитор персонального компьютера;
- выводить результаты испытаний на печать;
- проводить калибровку прибора;
- осуществлять контроль работы прибора в процессе эксплуатации.
Доступ к программному обеспечению исключен паролем на компьютере, обеспечивающим защиту от изменения метрологически значимых данных.
Идентификационные данные программного обеспечения представлены в таблице 1 Таблица 1
|
Наименование программного обеспечения |
Идентификационн ое наименование программного обеспечения |
Номер версии (идентификацио нный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатор а программного обеспечения |
|
McPherson Spectrometer Control |
McPher |
1.0 и выше |
- | |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
Метрологические и технические и характеристики
Метрологические и технические характеристики спектрорадиометра приведены в таблице 2.
Таблица 2
|
Наименование параметра |
Значение параметра |
|
Спектральный диапазон, мкм |
0,115 - 0,36 |
|
Диапазон измерения коэффициента отражения, % |
1 - 90 |
|
Границы погрешности результата измерений коэффициента отражения, % |
±4,0 |
|
Диапазон измерений коэффициента пропускания, % |
1 - 90 |
|
Границы погрешности результата измерений коэффициента пропускания, % |
±1,5 |
|
Г абаритные размеры, мм, не более |
1360x1360x1680 |
|
Масса, кг, не более |
300 |
|
Электропитание осуществляется от сети переменного тока с напряжением, В частотой, Гц |
220±4 50±1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха, % |
20±5 101±5 65±15 |
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и в виде наклейки на корпус установки методом наклеивания.
Комплектность
Перечень основного и дополнительного оборудования приведен в таблице 3. Таблица 3
|
Наименование |
Количество, шт |
|
Спектрорадиометр вакуумный ультрафиолетовый VUVaS 1000 |
1 |
|
Персональный компьютер с установленной платой PCI-GPIB и программным обеспечением |
1 |
|
Интерфейсный кабель PCI-GPIB |
1 |
|
Руководство по эксплуатации с методикой поверки |
1 |
Поверка
осуществляется по документу «Спектрорадиометр вакуумный ультрафиолетовый VUVaS 1000. Руководство по эксплуатации (приложение 1 «Методика поверки»)», утверждённому ГСИ СИ ФГУП «ВНИИОФИ» 12 сентября 2012 г.
Основные средства поверки:
Установка для измерений коэффициентов отражения и пропускания, источники и приемники непрерывного излучения, зеркала и светофильтры с известными значениями спектральных коэффициентов отражения и пропускания из состава вторичного эталона единиц потока излучения и энергетической освещенности ВЭТ 84-12-2011
Основные метрологические характеристики:
спектральный диапазон 0,8 - 400 нм;
распределение спектральных коэффициентов зеркального, диффузного отражения и пропускания 0,01 - 0,9;
суммарное СКО (Ss0)= (3,0 - 3,9)^10-2
Сведения о методах измерений
«Спектрорадиометр вакуумный ультрафиолетовый VUVaS 1000. Руководство по эксплуатации», раздел 12 «Подготовка к работе и порядок работы».
Нормативные документы
ГОСТ 8.552-2001 ГСИ «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений потока излучения и энергетической освещенности в диапазоне длин волн от 0,03 до 0,40 мкм»
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленных законодательством Российской Федерации обязательным требованиям.
Другие Радиометры
