Спектрофотометры OPTIZEN мод. OPTIZEN 3220UV, OPTIZEN 2120UV, OPTIZEN 1412V, OPTIZEN 1412SA, OPTIZEN POP, OPTIZEN POP bio, OPTIZEN POP QX
| Номер в ГРСИ РФ: | 53189-13 |
|---|---|
| Категория: | Спектрофотометры |
| Производитель / заявитель: | Фирма "Mecasys Co. Ltd.", Корея |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53189-13 |
| Наименование | Спектрофотометры |
| Модель | OPTIZEN мод. OPTIZEN 3220UV, OPTIZEN 2120UV, OPTIZEN 1412V, OPTIZEN 1412SA, OPTIZEN POP, OPTIZEN POP bio, OPTIZEN POP QX |
| Год регистрации | 2013 |
| Страна-производитель | Корея |
| Информация о сертификате | |
| Срок действия сертификата | 11.04.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 380 п. 06 от 11.04.2013 |
Производитель / Заявитель
Фирма "Mecasys Co. Ltd.", Корея
Корея
Поверка
| Методика поверки / информация о поверке | МП 96.Д4-12 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 4 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 53189-13: Описание типа СИ | Скачать | 303.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Спектрофотометры OPTIZEN моделей OPTIZEN 3220UV, OPTIZEN 2120UV, OPTIZEN 1412V, OPTIZEN 1412SA, OPTIZEN POP, OPTIZEN POP bio, OPTIZEN POP QX (далее по тексту - спектрофотометры), предназначены для измерения оптической плотности и спектрального коэффициента направленного пропускания жидких и твердых проб.
Описание
Принцип действия спектрофотометров основан на спектрально-избирательном поглощении потока оптического излучения при прохождении его через жидкие или твердые материалы и вещества. В качестве монохроматора применяется модифицированный монохроматор Черни-Тёрнера с дифракционной решеткой 1200 штр/мм.
Конструктивно спектрофотометры представляют собой моноблочный прибор с 8 позиционной вращающейся кюветой для образцов. Модели спектрофотометров различаются метрологическими характеристиками, а так же модель OPTIZEN 3220UV имеет LCD дисплей, модель OPTIZEN 2120UV и OPTIZEN 1412V - ЖК-дисплей и клавиатуру, а модели OPTIZEN POP, OPTIZEN POP bio и OPTIZEN POP QX в своем составе имеют 7-дюймовый сенсорный дисплей. Модель OPTIZEN 1412V способна работать в видимом диапазоне длин волн, остальные модели так же способны работать и в УФ-области. Для работы с моделью OPTIZEN 3220UV необходим дополнительный монитор.
Рисунок 1 - Общий вид спектрофотометра OPTIZEN 3220UV
Рисунок 2 - Общий вид спектрофотометра OPTIZEN 2120UV
Рисунок 3 - Общий вид спектрофотометров OPTIZEN 1412V и OPTIZEN 1412SA
Рисунок 4 - Общий вид спектрофотометра OPTIZEN POP
Рисунок 5 - Общий вид спектрофотометра OPTIZEN POP bio
Рисунок 6 - Общий вид спектрофотометра OPTIZEN POP QX

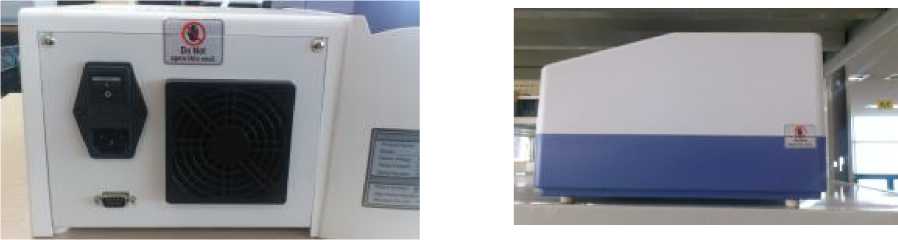

Рисунок 7 - Места нанесения маркировки и места пломбирования спектрофотометров OPTIZEN моделей OPTIZEN 3220UV, OPTIZEN 2120UV, OPTIZEN 1412V, OPTIZEN 1412SA, OPTIZEN POP, OPTIZEN POP bio, OPTIZEN POP QX
Программное обеспечение
Программное обеспечение спектрофотометров позволяет проводить анализ и контролировать его результаты в реальном времени. Форма предоставления выходных данных: графическая и цифровая.
Управление процессом измерения и обработки выходной информации осуществляется при помощи встроенного программного обеспечения Optizen View.
Метрологически значимая часть программного обеспечения размещается в энергонезависимой памяти микроконтроллера, расположенной в аппаратной части спектрофотометра, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части спектрофотометра.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма метрологической значимой части ПО) |
Алгоритм вычисления цифрового идентификатора ПО |
|
«Optizen View» |
Optizen View |
4.2 и выше |
- |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значение характеристики | ||||
|
3220UV |
2120UV |
1412V, 1412SA |
POP |
POP POP bio QX | |
|
Фотометрическая система |
Двухлучевая |
Однолучевая | |||
|
Оптическая ширина щели, нм, не более |
1,0 |
3,0 |
1,8 | ||
|
Диапазон длин волн, нм |
190 - 1100 |
340 - 1100 |
190 - 1100 | ||
|
Точность установки длины волны, нм |
± 0,5 |
± 2,0 |
± 0,5 | ||
|
Скорость сканирования, нм/мин, не более |
3000 |
1000 |
4000 | ||
|
Диапазон измерений оптической плотности, Б |
минус 5,0 - 4,0 |
минус 0,1 - 3,0 |
минус 3,0 - 3,0 | ||
|
Пределы допускаемой абсолютной погрешности измерения оптической плотности, Б |
± 0,004 |
±0,01 |
± 0,005 | ||
|
Уровень рассеянного света, %, не более |
0,05 |
0,1 |
0,05 | ||
|
Стабильность базовой линии, Б/ч |
± 0,001 |
± 0,002 |
± 0,003 |
± 0,001 | |
|
Источник излучения |
Вольфрамово-галогеновая и дейтериевая лампы |
Галогеновая лампа |
Вольфрамовая и дейтериевая лампы |
Вольфрамово-га-логеновая и дейтериевая лампы | |
|
Напряжение питания, В Частота, Гц |
220 50/60 |
100 - 240 50/60 |
220 50/60 | ||
|
Габаритные размеры (ШхГхВ), мм, не более |
600х400х 250 |
514х430х 243 |
385х344х 180 |
433х381х180 |
|
Масса, кг, не более |
16,0 |
16,0 |
6,5 |
8,0 |
|
Условия эксплуатации: Температура окружающего воздуха, ° С Относительная влажность, % |
25±15 45±20 |
25±15 45±20 |
25±15 45±20 |
25±15 45±20 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации методом штемпелевания и на корпус прибора методом наклеивания.
Комплектность
Таблица 3
|
Наименование |
Количество, шт |
|
Спектрофотометр OPTIZEN моделей OPTIZEN 3220UV, OPTIZEN 2120UV, OPTIZEN 1412V, OPTIZEN 1412SA, OPTIZEN POP, OPTIZEN POP bio, OPTIZEN POP QX |
1 |
|
Руководство по эксплуатации |
1 |
|
Кювета |
2 |
|
Силовой кабель |
1 |
|
Методика поверки МП 96. Д4-12 |
1 |
Поверка
осуществляется по документу: «Спектрофотометры OPTIZEN моделей OPTIZEN 3220UV, OPTIZEN 2120UV, OPTIZEN 1412V, OPTIZEN 1412SA, OPTIZEN POP, OPTIZEN POP bio, OPTIZEN POP QX. Методика поверки МП 96.Д4-12» утвержденному 27 декабря 2012г.
Основные средства поверки:
1 Комплект светофильтров КНС-10.2
Основные метрологические характеристики:
Диапазон измерений длин волн от 260 до 930 нм.
Диапазон измерений СКНП от 2 до 92 %.
Предел допускаемой абсолютной погрешности измерения СКНП:
- для светофильтров №№ 4 - 8: ±0,15%
- для светофильтров №№ 1 - 3 и 9 - 11: ±0,25%
Сведения о методах измерений
«Спектрофотометр OPTIZEN 3220UV. Руководство по эксплуатации», часть II «Работа на спектрофотометре»; «Спектрофотометр OPTIZEN 2120UV. Руководство по эксплуатации», часть III «Измерения в различных режимах»; «Спектрофотометр OPTIZEN 1412V. Руководство по эксплуатации», часть II «Использование OPTIZEN 1412V»; «Спектрофотометр OPTIZEN 1412SA. Руководство по эксплуатации», часть II «Метод анализа состава почвы»; «Спектрофотометр OPTIZEN POP. Руководство по эксплуатации», часть II «Использование OPTIZEN POP»; «Спектрофотометр OPTIZEN POP bio. Руководство по эксплуатации», часть II «Использование OPTIZEN POP bio»; «Спектрофотометр OPTIZEN POP QX. Руководство по эксплуатации», часть II «Использование OPTIZEN POP QX».
Нормативные документы
ГОСТ 8.557-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленных законодательством Российской Федерации для подтверждения соответствия обязательным требованиям.
