Детекторы масс-селективные Agilent 6400 мод. 6410, 6420, 6430, 6460, 6490

Назначение

Детекторы масс-селективные Agilent 6400 модели 6410, 6420, 6430, 6460, 6490 (далее -детекторы) предназначены для качественного и количественного определения следовых количеств органических и неорганических веществ.

Описание

Детекторы масс-селективные Agilent 6400 модели 6410, 6420, 6430, 6460, 6490 являются тандемными масс-спектрометрами и предназначены для работы с жидкостными хроматографами производства фирмы "Agilent Technologies".

Принцип действия детекторов масс-селективных заключается в ионизации компонентов пробы и последующем их разделении и детектировании квадрупольными анализаторами масс. Поток ионов с помощью оптической системы фокусируется и направляется в первый анализатор масс, в котором ионы разделяются. После чего ионы попадают в устройство дополнительной фрагментации - соударительную ячейку, где, сталкиваясь с молекулами инертного газа, претерпевают фрагментацию, затем вторичные ионы попадают во второй анализатор масс.

Детекторы комплектуются сменными источниками ионов, которые реализуют ионизацию электроспреем (AP-ES), химическую ионизацию (APCI), фото-ионизацию (APPI) и мультире-жимный источник ионизации (MMI).

Масс-селективный детектор модель 6410 является базовой моделью, модели 6420 и 6490 комплектуются блоком "быстрой" электроники, благодаря чему расширены скорости сбора спектров и переключения полярности, модель 6490 кроме того комплектуется соударительной ячейкой усовершенствованной конструкции.

Модель 6430 предназначена для работы с сверхэффективными жидкостными хроматографами, снабженными насосами высокого давления и микроколонками.

Масс-селективный детектор модель 6460 предназначен для работы с источником ионизации Agilent Jet Stream.

Жидкие пробы веществ могут быть введены в хроматограф вручную или с помощью авто-самплера по заданной программе.

Детекторы комплектуются программным обеспечением "MassHunter". Система обработки данных "MassHunter" позволяет полностью автоматизировать выполнение анализа: автоматическую настройку масс-селективного детектора, задание и контроль режимных параметров, регистрацию выходных сигналов, обработку экспериментальных данных, включая идентификацию веществ, и выдачу протоколов с результатами анализа. Программное обеспечение включает раздел, предназначенный для проведения проверки метрологических характеристик прибора, сравнение их с требуемыми нормами и выдачу протоколов проверки. Программное обеспечение "MassHunter" также контролирует режимные параметры работы хроматографа, обрабатывает экспериментальные данные, собирает информацию о количестве введенных образцов и т.д. Кроме того "MassHunter" позволяет отслеживать ресурс комплектующих и сообщать о времени их замены

В программном обеспечении имеются стандартные блоки для формирования методики измерения, есть возможность создавать специальные методики, включающие периодическую градуировку и контроль точности измерений.

Детекторы могут работать в автоматическом режиме не менее 24 часов.

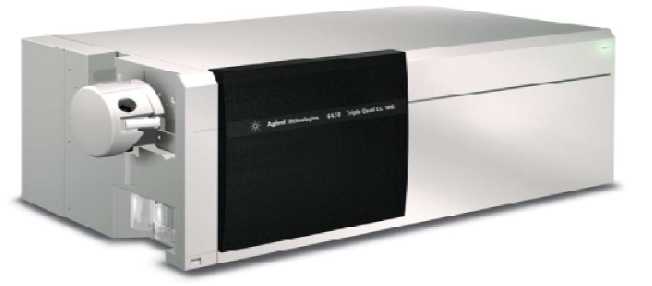

Рисунок 1. Детектор масс-селективный Agilent модель 6410.

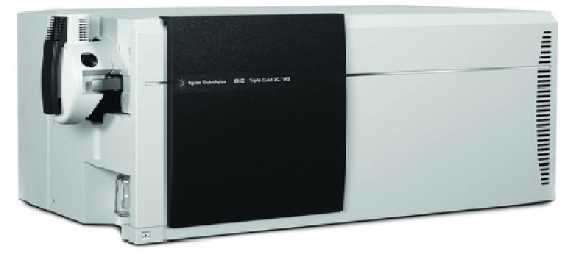

Рисунок 2. Детекторы масс-селективные Agilent модели 6420, 6430.

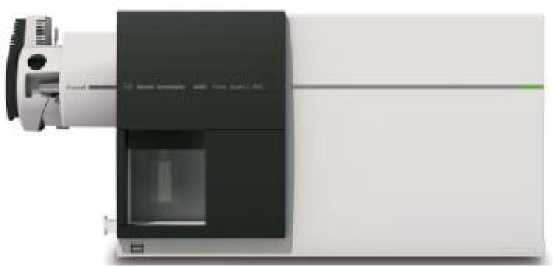

Рисунок 3. Детектор масс-селективный Agilent модель 6460.

Рисунок 4. Детектор масс-селективный Agilent 6400 модель 6490.

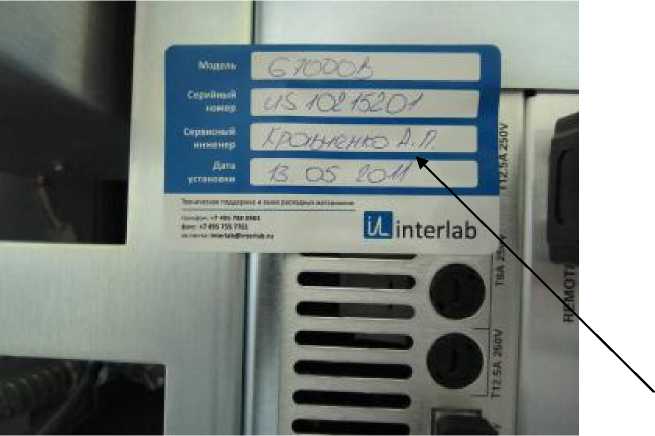

Рисунок 5. Место пломбирования для защиты от несанкционированного доступа

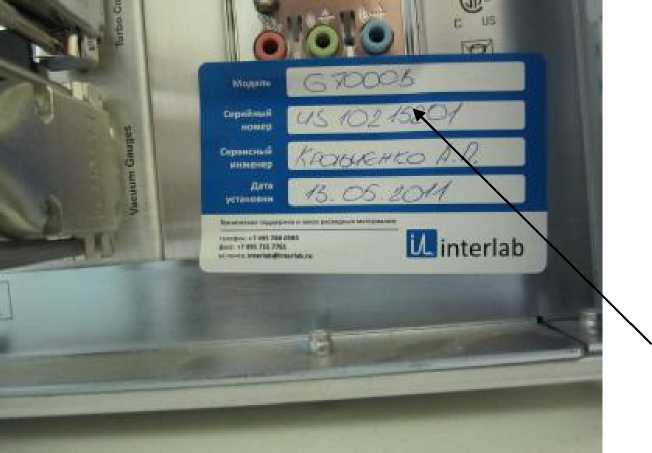

Рисунок 6. Место пломбирования для защиты от несанкционированного доступа

Программное обеспечение

Идентификационные данные программного обеспечения

Таблица 1

Лист № 4

Всего листов 5

Программное обеспечение устанавливается с внешнего диска при включении детектора.

Контрольная сумма и метод вычисления цифрового идентификатора программного обеспечения производиться по алгоритму MD5.

Детекторы имеют пассивную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем путем установки таблицы паролей и пользователей, а также системы отражения на дисплее результатов проверки идентификационных данных ПО при включении детектора.

Уровень защиты "С" по МИ 3286-2010.

"С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Влияние программного обеспечения детектора учтено при нормировании метрологических характеристик.

Технические характеристики

Метрологические и технические характеристики детекторов масс-селективных Agilent 6400 модели 6410, 6420, 6430, 6460, 6490 приведены в таблице 2.

Таблица 2

Условия эксплуатации:

от плюс 15 до плюс 35

от 20 до 85

от плюс 5 до плюс 45

- температура окружающей среды, оС

- относительная влажность, %

- температура хранения, оС

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель прибора методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Детекторы масс-селективные Agilent 6400 модели 6410, 6420, 6430, 6460, 6490 (по заказу).

Жидкостный хроматограф (по заказу).

Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 53195-13 "Инструкция. Детекторы масс-селективные Agilent 6400 модели 6410, 6420, 6430, 6460, 6490. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" 21 декабря 2012 г. и входящему в комплект поставки.

При поверке используют стандартные образцы резерпина по ФС № 423267-96.

Сведения о методах измерений

нет.

Нормативные документы

техническая документация фирмы-изготовителя.

Рекомендации к применению

- при осуществление ветеринарной деятельности;

- при осуществление деятельности в области охраны окружающей среды;

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;

- при осуществлении мероприятий государственного контроля (надзора).
