Бета-радиометры U24-D
| Номер в ГРСИ РФ: | 53200-13 |
|---|---|
| Категория: | Радиометры |
| Производитель / заявитель: | Компания "femto-TECH", США |
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 53200-13 | ||||||||||||
| Наименование | Бета-радиометры | ||||||||||||
| Модель | U24-D | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 910e306f-9d22-8cd3-8c36-ca3aa22b3a1b | ||||||||||||
| Испытания |
|
||||||||||||
| Год регистрации | 2013 | ||||||||||||
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 380 п. 20 от 11.04.2013 |
Производитель / Заявитель
Компания "femto-TECH", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | 224GB-U24-D МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 24 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
53200-13: Описание типа
2013-53200-13.pdf
|
Скачать | 172.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Бета-радиометры U24-D (далее - радиометры) предназначены для измерений объемной активности бета-активного газа трития (3Н) и тритий содержащих веществ в газовоздушной смеси, образующейся при использовании трития.
Описание
Конструктивно радиометр представляет собой конструкцию, состоящую из следующих частей:
- блока управления и индикации (БУИ);
- ионизационной камеры с электрометром;
- воздуходувка (насос).
БУИ предназначен для управления и регулирования режимов работы радиометра и индикации результатов измерений.
Ионизационная камера с электрометром состоит из двух емкостей - внешней и внутренней. Внешняя емкость имеет объем около 2400 куб. см и служит защитной герметичной оболочкой для входного потока газа. Внутренняя емкость имеет объем около 1800 кубических сантиметров и служит для измерений концентрации (объемной активности) трития. Электрометр располагается в верхнем отделении ионизационной камеры и представляет собой дискретный усилитель со сверхвысоким входным импедансом.
БУИ соединяется кабелем с ионизационной камерой и электрометром. Длина кабеля до 300 метров
Принцип действия радиометров основан на измерении заряда, образующегося в объеме ионизационной камеры за счет ионизации газовоздушной смеси, создаваемой бета-излучением радионуклида трития (3Н). Измеряемый электрический заряд за единицу времени (ионизационный ток) пропорционален активности бета-излучения радионуклида трития (3Н).

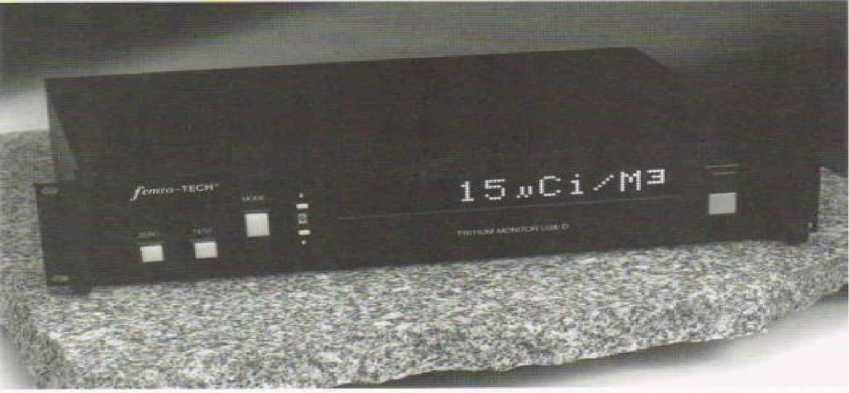

Внешний вид составных частей радиометров приведен на рисунках 1-3.

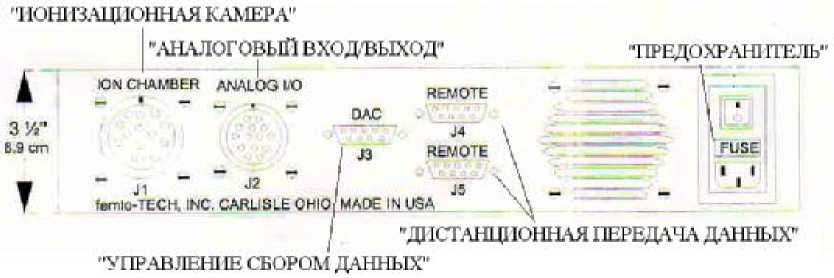

Рисунок 2 - внешний вид БУИ (задняя панель)
Вытяжка газа
Подвод газа
Штуцер с внутренней резьбой
Технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2.
|
Наименование характеристики |
Значения |
|
Диапазон измерений объемной активности трития, Бк/м3 |
5-104 - 1011 |
|
Предел допускаемой относительной погрешности, % |
± 30 |
|
Уровень собственного фона, Бк/м3 , не более |
5-104 |
|
Номинальная объемная скорость прокачки воздуха, л/мин |
20,0 ± 2,0 |
|
Наработка на отказ, месяцев, не менее, |
12 |
|
Габаритные размеры, мм, не более: -БУИ (длина х ширина х высота) - ионизационной камеры (диаметр х высота) |
305х425х89(БУ) 190,7x235,2 |
|
Масса, кг, не более |
14,5 |
|
Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В |
от 200 до 250 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха (при температуре 30 °С), %, не более атмосферное давление, кПа |
от 15 до 40 95 от 86 до 106 |
Знак утверждения типа
Знак утверждения типа средства измерений наносится на лицевую панель блока управления индикации, а также на титульный лист руководства по эксплуатации 224GB-U24-D.P9 типографским способом.
Комплектность
Комплект поставки радиометров приведен в таблице 3.
Таблица 3.
|
Наименование |
Количество, шт. |
Примечание |
|
Бета-радиометр U24-D: блок управления и индикации, ионизационная камера с электрометром |
1 | |
|
Руководство по эксплуатации 224GB-U24-D.P3 |
1 | |
|
Методика поверки 224GB-U24-D МП |
1 | |
|
Комплект запасных частей (ЗИП) |
1 |
Количественный состав ЗИП определяется спецификацией поставки оборудования или Ьговором на поставку. |
Поверка
осуществляется по документу 224GB-U24-D МП «Инструкция. Бета-радиометры U24-D. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 30.10.2012 г.
Основные средства поверки:
радиометр газов РГБ-07 (рег. № 10595-07), диапазон измерений от 5-104 до 54012 Бк/м3, предел допустимой относительной погрешности ± 5 % при доверительной вероятности 0,95;
ротаметр типа FAM3250 (рег. № 17417-05) кл. т. 2,5;
измеритель температуры и влажности микропроцессорный ИТВ1522 (рег. № 20857-07), диапазон измерений температуры от минус 50 до 125 °С, кл.т. 0,25; диапазон измерений относительной влажности воздуха от 0 до 100 %, кл. т 3;
барометр-анероид метеорологический БАММ-1 (рег. № 5738-76), диапазон измерения атмосферного давления от 80 до 106 кПа, пределы допускаемой относительной погрешности измерений ± 3 %;
радиоактивный газ тритий (3Н).
Сведения о методах измерений
Бета-радиометр U24-D. 224GB-IШ-Ш’Э. Руководство по эксплуатации. Раздел
