Анализаторы рентгенофлуоресцентные SLFA 20
| Номер в ГРСИ РФ: | 53202-13 |
|---|---|
| Производитель / заявитель: | Фирма "Horiba Ltd.", Япония |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53202-13 |
| Действует | по 11.04.2018 |
| Наименование | Анализаторы рентгенофлуоресцентные |
| Модель | SLFA 20 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 30b33b3f-4d2a-9112-b67d-38f9345cb552 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Япония |
| Информация о сертификате | |
| Срок действия сертификата | 11.04.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 380 п. 22 от 11.04.2013 |
Производитель / Заявитель
Фирма "Horiba Ltd.", ЯПОНИЯ
Япония
Поверка
| Методика поверки / информация о поверке | МП 242-1445-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 293 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
53202-13: Описание типа
2013-53202-13.pdf
|
Скачать | 111.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы рентгенофлуоресцентные SLFA 20 предназначены для измерения массовой доли серы в нефти и в нефтепродуктах.
Описание
Принцип действия анализаторов основан на измерении интенсивности флуоресцентного излучения серы, возбуждаемого при облучении пробы рентгеновским излучением.
Анализаторы построены на принципе энергодисперсионного рентгенофлуоресцентного анализа и состоят из источника рентгеновского излучения (рентгеновской трубки), камеры для установки исследуемых образцов, приемника вторичного излучения и электронных блоков.
Анализаторы представляют собой настольные автоматизированные лабораторные приборы, обеспечивающие измерение, обработку и регистрацию выходной информации.
Управление процессом измерения осуществляется от внутреннего
микропроцессора/контроллера с помощью мембранной клавиатуры. Внешний вид анализатора SLFA 20 приведен на рисунке 1.

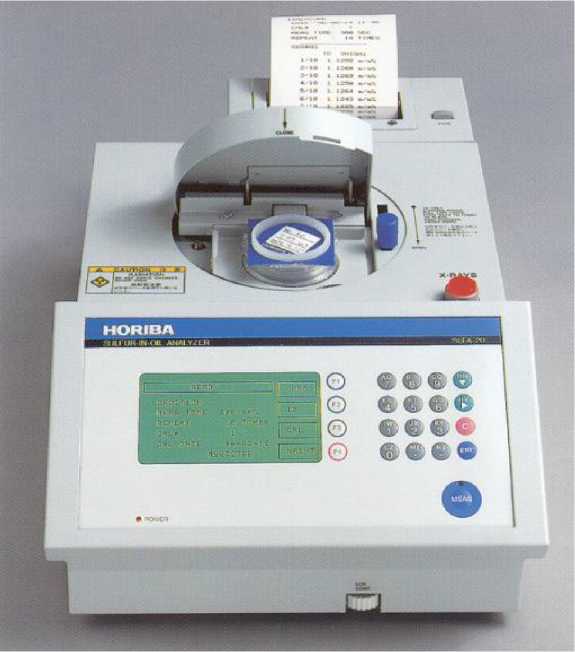

Рис.1 Внешний вид анализатора SLFA 20
Программное обеспечение
Программное обеспечение, установленное в постоянном запоминающем устройстве микропроцессора, предназначено для управления работой анализатора и процессом измерений, а также для хранения и обработки полученных данных.
|
Наименование программного обеспечения |
Идентифика ционное наименование программного обеспечения |
Номер версии (идентификацио нный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентификато ра программного обеспечения |
|
SLFA-20 |
SLFA-20 |
1.05 |
___* |
_ |
*ПО зашивается на стадии разработки и не может быть изменено в процессе эксплуатации
Все ПО является метрологически значимым и выполняет следующие функции:
■ выполнение самодиагостики прибора;
■ управление прибором;
■ установка режимов работы прибора;
■ расчет концентрации серы в измеренных пробах;
■ обработка и хранение результатов измерений;
■ определение и хранение калибровочных коэффициентов
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
Технические характеристики
|
Диапазон измерений массовой доли серы, % |
от 0,002 до 5,0 |
|
Пределы допускаемой относительной погрешности, % : | |
|
- в диапазоне массовых долей от 0,002 до 0,01 % |
± 30 |
|
- в диапазоне массовых долей св. 0,01 до 0,1 % |
± 15 |
|
- в диапазоне массовых долей св. 0,1 до 5,0 % |
± 6 |
|
Габаритные размеры (ДхШхВ), мм, не более: |
250x407x137 |
|
Масса, кг, не более: |
8 |
|
Напряжение питания частотой (50±1) Гц, В |
220+22-33 |
|
Потребляемая мощность, В-А, не более |
100 |
|
Средний срок службы, лет |
8 |
|
Наработка на отказ, ч, не менее |
4800 |
|
Условия эксплуатации: | |
|
-диапазон температур окружающего воздуха, оС |
от +15 до +30 |
|
-диапазон относительной влажности окружающего воздуха (при 25 оС), % |
от 20 до 80 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106 |
Знак утверждения типа
наносится на титульном листе руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса прибора в виде наклейки.
Комплектность
- анализатор;
- руководство по эксплуатации;
- методика поверки МП-242-1445-2012.
Поверка
осуществляется по документу МП-242-1445-2012 «Анализаторы
рентгенофлуоресцентные SLFA 20. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" 15.12.2012 г. Основные средства поверки: стандартные образцы массовой доли серы в минеральном масле ГСО 9403-2009 (СН-0,005-НС), ГСО 94062009 (СН-0,060-НС), ГСО 9409-2009 (СН-0,500-НС), ГСО 9416-2009 (СН-5,000-НС).
Сведения о методах измерений
1. ASTM D 4294-98 "Стандартный метод определения серы в нефтепродуктах методом рентгенофлуоресцентной энергодисперсионной спектроскопии", разрешенный к применению в качестве метода испытаний нефтепродуктов на соответствие ГОСТ Р 518582002 «Нефть. Общие технические условия».
2. ISO 8754-95 "Определение содержания серы в нефтепродуктах - метод энергодисперсионной рентгеновской флуоресценции", разрешенный к применению в качестве метода испытаний нефтепродуктов на соответствие ГОСТ Р 51866-2002 (ЕН 228:99) «Топлива моторные. Бензин неэтилированный. Технические условия».
Нормативные документы
техническая документация изготовителя.
Рекомендации к применению
при выполнении работ оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
