Комплект мер комплексных коэффициентов передачи и отражения 05СК200-150

Назначение

Комплект мер комплексных коэффициентов передачи и отражения 05СК200-150 предназначен для хранения и передачи единиц комплексных коэффициентов передачи и отражения в коаксиальном волноводе с диаметрами поперечных сечений 7,0/3,04 мм, с соединителем тип N по ГОСТ РВ 51914-2002.

Описание

Комплект мер комплексных коэффициентов передачи и отражения 05СК200-150 (комплект мер) состоит из четырех мер: двух фиксированных аттенюаторов с ослаблениями 20 дБ и 40 дБ, согласованной и рассогласованной коаксиальных линий с воздушным заполнением. В состав комплекта входят также дискета с файлами в формате “.s1p”, содержащими измеренные значения коэффициентов отражения и передачи мер из состава набора. Внешний вид комплекта мер приведен на рисунке 1.

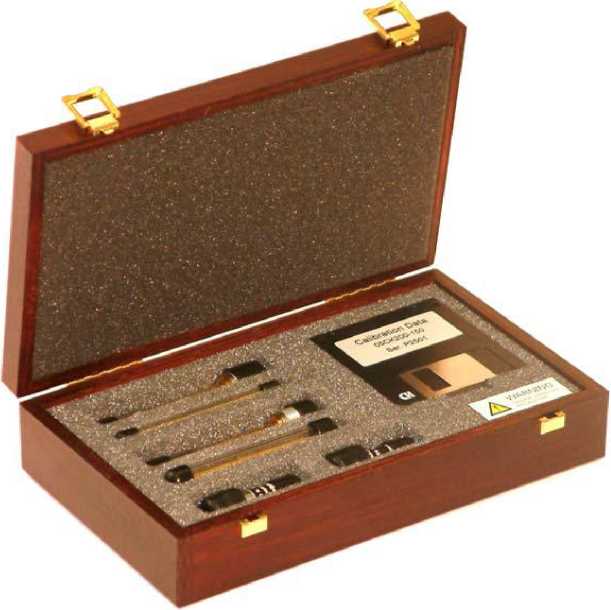

Рисунок 1 - Внешний вид комплекта мер

Принцип работы аттенюаторов, основан на частичном (нормированном) поглощении проходящей СВЧ мощности. Аттенюаторы представляют собой четырехполюсник -коаксиальную линию, в которую включена СВЧ резистивная структура. Значения ослабления и фазы коэффициента передачи определяются параметрами резистивной структуры и длиной однородных участков тракта аттенюатора.

Принцип действия согласованной коаксиальной линии основан на задержке распространения электромагнитной энергии вдоль однородного отрезка линии передачи. Воздушная линия состоит из внешнего и внутреннего проводников, образующих отрезок коаксиального волновода с волновым сопротивлением 50 Ом. Фаза коэффициента передачи прямо пропорционально связана с величиной физической длины отрезка воздушной линии.

Рассогласованная коаксиальная линия состоит из внешнего и внутреннего проводников. Внешний проводник линии аналогичен внешнему проводнику согласованной коаксиальной линии. Внутренний проводник имеет в центральной части участок со ступенчатым увеличением диаметра проводника. Таким образом, в центральной части линии образуется участок коаксиальной воздушной линии с волновым сопротивлением 25 Ом. Коэффициент отражения рассогласованной коаксиальной линии в диапазоне рабочих частот изменяется от значения близкого к нулю до 0,5.

Аттенюаторы и коаксиальные линии оснащены прецизионными лабораторными соединителями типа N.

Комплект мер применяется для калибровки и поверки измерителей комплексных коэффициентов передачи и отражения (анализаторов цепей скалярных и векторных) в коаксиальном волноводе с диаметрами поперечных сечений 7,0/3,04 мм с соединителями тип N.

Пломбировка от несанкционированного доступа не требуется в связи с невозможностью механической разборки мер.

Технические характеристики

Диапазон рабочих частот, ГГц:                                        от 0 до 18

Аттенюатор 20 дБ «Rosenberger 05AS122-K20:

Модуль коэффициента отражения в диапазоне частот от 0

до 18 ГГц, не более                                               0,05

Модуль коэффициента передачи в диапазоне частот от 0 до

18 ГГц, дБ

минус 20±0,25

Пределы допускаемой абсолютной погрешности определения действительных    значений    модуля

коэффициента передачи в диапазонах частот, дБ:

- от 0 ГГц до 10 ГГц

- свыше 10 ГГц до 18 ГГц

Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента передачи в диапазоне частот, градусы:

- свыше 0 ГГц до 10 ГГц

- свыше 10 ГГц до 18 ГГц

Аттенюатор 40 дБ «Rosenberger 05AS122-K40»:

Модуль коэффициента отражения в диапазоне частот от 0

до 18 ГГц, не более

Модуль коэффициента передачи в диапазоне частот от 0 до

18 ГГц, дБ

минус 40±0,5

Пределы допускаемой абсолютной погрешности определения    действительных    значений    модуля

коэффициента передачи в диапазонах частот, дБ:

- от 0 ГГц до 10 ГГц

- свыше 10 ГГц до 18 ГГц

Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента передачи в диапазонах частот, градусы:

- свыше 0 ГГц до 10 ГГц - свыше 10 ГГц до 18 ГГц

Коаксиальная линия 50 Ом «Rosenberger 05S101-K100»:

Модуль коэффициента отражения в диапазоне частот от 10 Мгц до 18 ГГц, не менее

Модуль коэффициента передачи в диапазоне частот от 0 до 18 ГГц, не более, дБ

Пределы допускаемой абсолютной погрешности определения    действительных    значений    модуля

коэффициента отражения в диапазонах частот:

- от 10 МГц до 10 ГГц

- свыше 10 ГГц до 18 ГГц

Пределы допускаемой абсолютной погрешности определения    действительных    значений    модуля

коэффициента передачи в диапазонах частот, дБ:

- от 10 МГц до 10 ГГц

- свыше 10 ГГц до 18 ГГц

Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента передачи в диапазонах частот, градусы:

- свыше 10 МГц до 10 ГГц

- свыше 10 ГГц до 18 ГГц

Коаксиальная линия 25 Ом «Rosenberger 05S102-K100:

Модуль коэффициента отражения (Г) в диапазоне частот от 10 Мгц до 18 ГГц

Пределы допускаемой абсолютной погрешности определения    действительных    значений    модуля

коэффициента отражения в диапазонах частот:

- от 10 МГц до 10 ГГц

- свыше 10 ГГц до 18 ГГц

Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента отражения, градусы

где: ДГ - предел допускаемой абсолютной погрешности определения    действительных    значений    модуля

коэффициента отражения;

Г - модуль коэффициента отражения.

±0,05

±0,07

±0,7

±1,5

минус 0,015

0,25

±0,007

±0,010

±0,05

±0,07

±0,7

±1,5

от 0,05 до 0,59

±(0,007+0,005-Г +0,010-Г2)

±(0,010+0,007-Г +0,015Т2)

± [1 + 60-|ДГ|/Г]

Рабочие условия эксплуатации:

Знак утверждения типа

Знак утверждения типа наносится на титульный лист документа: «Комплект мер комплексных коэффициентов передачи и отражения 05СК200-150. Руководство по эксплуатации» типографским способом (в верхнем правом углу).

Комплектность

Комплект поставки комплекта мер приведён в таблице 1.

Таблица 1 - Состав комплекта мер

Поверка

осуществляется по документу МП 53218-13 «Комплект мер комплексных коэффициентов передачи и отражения 05СК200-150 Методика поверки», утвержденному ФГУП «СНИИМ» 15.10.2012 г.

Основное средство поверки: Государственный первичный эталон единицы волнового сопротивления в коаксиальных волноводах ГЭТ 75-2011.

Сведения о методах измерений

Методы измерений приведены в документе: «Комплект мер комплексных коэффициентов передачи и отражения 05СК200-150. Руководство по эксплуатации».

Нормативные документы

1. ГОСТ РВ 51914-2002. Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

2. МИ 1700-87 ГСИ. Государственная поверочная схема для средств измерений полного сопротивления в коаксиальных волноводах поперечного сечения 16/6,95; 16/4,58; 7/3,04 и 3,5/1,52 мм в диапазоне частот 0,02 - 18,00 ГГц.

3. «Комплект мер комплексных коэффициентов передачи и отражения 05СК200-150. Руководство по эксплуатации».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
