Вибропреобразователи ВП-25
| Номер в ГРСИ РФ: | 53222-13 |
|---|---|
| Категория: | Вибропреобразователи |
| Производитель / заявитель: | ООО "Синкросс", г.Саратов |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53222-13 |
| Действует | по 07.03.2023 |
| Наименование | Вибропреобразователи |
| Модель | ВП-25 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 143ee100-68e3-8f7d-5542-18491ed1db50 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 12.04.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 381 п. 13 от 12.04.2013 |
Производитель / Заявитель
ООО "Синкросс", РОССИЯ, г.Саратов
Россия
Поверка
| Методика поверки / информация о поверке | СГВП 2.320.004 МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
53222-13: Описание типа
2018-53222-13.pdf
|
Скачать | 68.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Вибропреобразователи ВП-25 предназначены для измерения среднеквадратического значения (СКЗ) виброскорости.
Описание
Принцип действия вибропреобразователя ВП-25 основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке с целью получения СКЗ виброскорости.
Вибропреобразователи ВП-25 включают в себя акселерометр, полосовой фильтр, интегратор (одинарное интегрирование), усилитель и аналого-цифровой преобразователь. Вибропреобразователь обеспечивает передачу информации по интерфейсу RS-485 на контроллер К-2000 (Госреестр СИ № 24302-10) или на персональный компьютер.
Внешний вид вибропреобразователя ВП-25 приведен на рисунке 1.

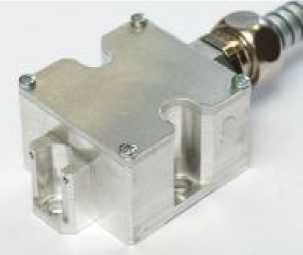

Рисунок 1 - Внешний вид вибропреобразователя ВП-25
Технические характеристики
Диапазон измерения СКЗ виброскорости, мм/с от 3 до 25
Диапазон рабочих частот, Гц от 10 до 1000
Номинальный коэффициент преобразования на
опорной частоте 80 Гц 10
Расширенная неопределенность коэффициента преобразования вибропреобразователя на
опорной частоте 80 Гц в диапазоне измерений, %
Нелинейность амплитудной характеристики, %, не более
Отклонение показаний вибропреобразователя в диапазоне рабочих частот от показаний на
опорной частоте при уровне СКЗ виброскорости 20мм/с, %, не более
Относительный коэффициент поперечного преобразования, %, не более
Отклонение коэффициента преобразования в диапазоне рабочих температур, %, не более
Условия эксплуатации:
диапазон рабочих температур, °С от минус 40 до 70
Габаритные размеры (длина, ширина, высота), мм 50 х 36 X 25
Масса, г
75
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта методом печати или наклейки.
Комплектность
|
Наименование |
Кол-во |
Примечание |
|
Вибропреобразователь ВП-25 |
1 шт. | |
|
Соединительная клеммная коробка |
1 шт. |
По заказу |
|
Комплект крепежных изделий |
1 компл. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Методика поверки |
1 экз. |
Поверка
осуществляется по документу СГВП 2.320.004 МП «Вибропреобразователь ВП-25. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 18. 03.2013.
Основные средства поверки: поверочная вибрационная установка 2-го разряда в соответствии с МИ 2070-90; источник питания постоянного тока Б5-49 (г/р № 5969-77); контроллер К-2000М (г/р № 24302-10).
Сведения о методах измерений
Руководство по эксплуатации «Вибропреобразователь ВП-25» СГВП 2.320.004 РЭ, раздел 1.
Нормативные документы
1. Технические условия ТУ4277-021-12221545-2012 «Вибропреобразователь ВП-25».
2. Рекомендация «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 340-1 ^ 2404 Гц» МИ 2070-90
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
