Модули измерительные KAD/CDC/002, KAM/CDC/002
| Номер в ГРСИ РФ: | 53241-13 |
|---|---|
| Производитель / заявитель: | Фирма "ACRA Control, Ltd.", Ирландия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53241-13 |
| Действует | по 06.03.2023 |
| Наименование | Модули измерительные |
| Модель | KAD/CDC/002, KAM/CDC/002 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cb2098be-b1d7-5280-7999-6b5debaf6020 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Ирландия |
| Информация о сертификате | |
| Срок действия сертификата | 12.04.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 381 п. 35 от 12.04.2013 |
Производитель / Заявитель
Фирма "ACRA Control, Ltd.", ИРЛАНДИЯ
Ирландия
Поверка
| Методика поверки / информация о поверке | СП 53241-13 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
53241-13: Описание типа
2018-53241-13.pdf
|
Скачать | 97.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Модули измерительные KAD/CDC/002, KAM/CDC/002 (далее - модули) предназначены для измерений силы постоянного тока.
Описание
Конструктивно модуль представляет собой печатную плату, с установленными на ней радиоэлектронными компонентами.
На модуле установлено два разъема. На верхней панели модуля установлен разъем для подключения внешних датчиков, на противоположной стороне модуля установлен разъем для подключения модуля к блоку базовому.
На верхней панели модуля нанесено наименование модуля, на нижней панели модуля нанесено наименование и заводской номер модуля в виде наклейки.
Принцип действия модулей основан на преобразовании измеряемых значений силы постоянного тока в цифровой код при помощи АЦП.
Модули применяются совместно с блоком базовым KAM/CHS и управляющим модулем KAD/BCU.
Управление режимами работы, а также отображение информации осуществляется с помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули применяются в составе систем сбора и обработки данных КАМ-500 для измерений параметров силового, вспомогательного и специального оборудования летательных аппаратов в процессе их испытаний.
Модули выпускаются в безкорпусном варианте исполнения.
Модули KAD/CDC/002 и KAM/CDC/002 отличаются типом входного разъема.

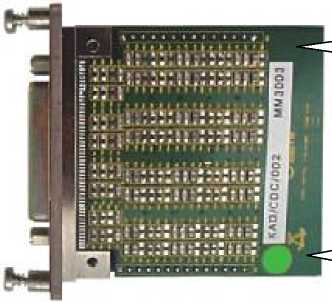

Внешний вид модулей, с указанием мест нанесения знака утверждения типа и пломбировки, приведены на рисунке 1.
место нанесения знака
утверждения типа
место пломбировки
Рисунок 1 - Внешний вид модуля KAD/CDC/002 и модуля KAD/CDC/002 установленного в блок базовый KAM/CHS/13U
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в блок базовый, включении питания и запуске приложения kWorkbench.
Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.
