Установка для измерения диаметра подступичных частей осей колес SIMMONS

Назначение

Установка SIMMONS для измерения диаметра подступичных частей осей колес (далее - установка) предназначена для измерения диаметра подступичных частей оси.

Описание

Принцип действия установки основан на контактном измерении диаметра подступичных частей оси измерительными захватами, оснащенными датчиками, которые посылают сигналы для обработки в контроллер установки. Установка оснащена двумя измерительными захватами. Для измерения диаметров подступичных частей осей колес измерительные захваты смыкаются вокруг каждого конца оси. Диаметр измеряется в двух плоскостях под 90 градусов в трех сечениях по длине подступичной части (центр подступичной части, 70 мм влево от центра, 70 мм вправо от центра), что составляет в общей сложности шесть замеров диаметра каждой подступичной части.

На пульте имеются органы управления, которые используются для измерения и записи диаметров оси. Диаметр подступичной части оси для каждой стороны усредняется, результаты измерений отображаются на экране монитора персонального компьютера (ПК), сохраняются на ПК установки и передаются для использования другими станками, например, колесорасточным.

Управление работой установки осуществляется с главного пульта управления в ручном и автоматическом режимах.

Установка состоит из следующих функциональных единиц:

- измерительные захваты, главный пульт управления, включая ПК, панель доступа, подъемники оси, цилиндры зацентровки оси, устройство поворота оси (шаговый механизм), концевые выключатели, гидравлическая силовая установка.

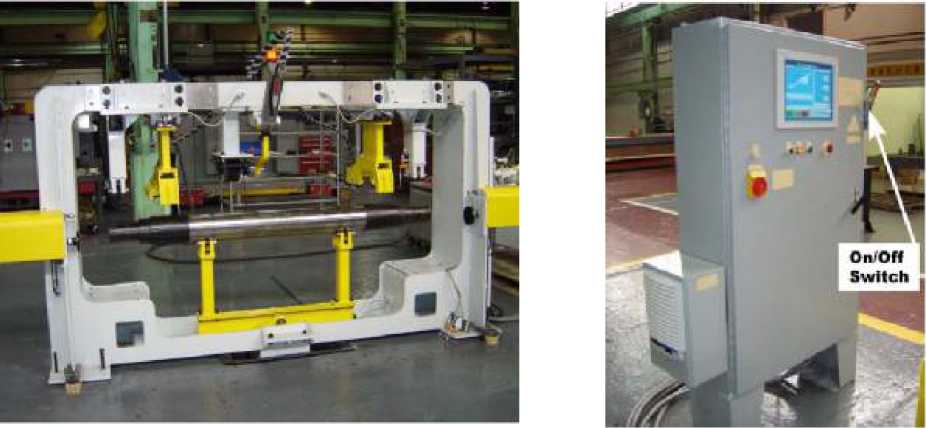

Внешний вид установки и главного пульта управления приведен на рисунке 1.

Рисунок 1 - Внешний вид установки и главного пульта управления

Программное обеспечение

Программное обеспечение (ПО) предназначено для обработки данных, вывода результатов измерений на экран монитора ПК, а также для передачи данных измерений в другой станок.

Для осуществления доступа к функциям и настройкам ПО необходимо введение соответствующего пароля.

Защита ПО и данных от несанкционированного доступа осуществлена на программном уровне, что предотвращает несанкционированную настройку или вмешательства, которые могут привести к искажению результатов измерений.

Идентификационные данные программного обеспечения:

Уровень защиты ПО установки от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Диапазон измерений диаметра подступичных частей оси, мм.............................189,5-214

Пределы допускаемой абсолютной погрешности при измерении диаметра подступичных частей оси, мм.............................................................................................± 0,01

Габаритные размеры (длина х ширина х высота), мм, не более...................3670x1000x2600

Масса, кг, не более

Условия эксплуатации: - температура окружающей среды, °С

- относительная влажность воздуха, %,

Параметры электрического питания: - напряжение, В...............................................................................................380±38

- частота, Гц

Номинальный диаметр подступичных частей контрольных осей, входящих в комплектность

установки, мм.................................................................................189,5; 195; 214

Знак утверждения типа

наносят на специальную табличку, располагающуюся на главном пульте управления, методом наклейки и на титульный лист руководства по эксплуатации и техническому обслуживанию в левой верхней части листа типографским или иным способом.

Комплектность

Поверка

осуществляется по документу МП 74-261-2012 «ГСИ. Установка SIMMONS для измерения диаметра подступичных частей осей колес. Методика поверки», утвержденному ФГУП «УНИИМ» в 2013 г.

Эталоны, применяемые при поверке:

- микрометр МК, диапазон измерений (175-200) мм, ПГ ± 0,003 мм;

- микрометр МК, диапазон измерений (200-225) мм, ПГ ± 0,004 мм

Сведения о методах измерений

Методика измерений представлена в главе 4 РЭ установки.

Нормативные документы

1 МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140-6.. .50 м и длин волн в диапазоне 0,2.. .50 мкм

2 Техническая документация NSH Machine Tool Group, Германия

Рекомендации к применению

Установка SIMMONS для измерения диаметра подступичных частей осей колес применяется вне сферы государственного регулирования обеспечения единства измерений.
