Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Система измерительная автоматизированной системы управления технологическим процессом водоподготовки вакууматора электросталеплавильного цеха ОАО «ЕВРАЗ ЗСМК» (далее - ИС) предназначена для измерений температуры (корпуса камеры, охлаждающей и обратной воды, пара, масла), объёмного расхода (продувочного газа, охлаждающей, обратной, подпиточной, сырой воды, пара), давления (кислорода, вакуума, азота, воды, продувочного газа, пара), давления-разрежения вакуума, уровня воды; автоматического непрерывного контроля технологических параметров, их визуализации, регистрации и хранения, а также выполнения функций сигнализации.

Описание

ИС является средством измерений единичного производства. Конструктивно ИС представляет собой трёхуровневую распределённую систему. Измерительные каналы (далее -ИК) ИС состоят из следующих компонентов (по ГОСТ Р 8.596):

1) измерительные компоненты - первичные и вторичные измерительные преобразователи (в том числе взрывозащищённые), имеющие нормированные метрологические характеристики (нижний уровень ИС);

2) комплексные компоненты (средний уровень ИС):

- контроллеры программируемые SIMATIC S7-400 (далее - ПЛК);

- устройства SIMATIC ЕТ200;

3) вычислительные компоненты - автоматизированные рабочие места (АРМ) оператора (верхний уровень ИС);

4) связующие компоненты - технические устройства и средства связи, используемые для приёма и передачи сигналов, несущих информацию об измеряемой величине от одного компонента ИС к другому.

ИК ИС имеют простую структуру, которая позволяет реализовать прямой метод измерений путём последовательных измерительных преобразований. ИС имеет в своём составе 56 ИК. Структурная схема ИС приведена на рисунке 1.

Принцип действия ИС заключается в следующем. ИС функционирует в автоматическом режиме. Первичные измерительные преобразователи выполняют измерение физических величин и их преобразование в сигналы постоянного тока (от 4 до 20 мА), термоЭДС, электрическое сопротивление. Вторичные измерительные преобразователи измеряют термоЭДС, электрическое сопротивление и преобразуют их в сигналы постоянного тока. Устройства SIMATIC ЕТ200 измеряют выходные аналоговые сигналов от датчиков в виде силы постоянного тока, вырабатывают аналоговые и цифровые сигналы и передают в ПЛК. ПЛК выполняют их аналого-цифровое преобразование, осуществляют приём и обработку дискретных сигналов, и на основе полученных данных формируют сигналы автоматизированного контроля и управления в реальном масштабе времени технологическим процессом. ПЛК по цифровому каналу передают информацию на АРМ оператора, предназначенные для мониторинга и оперативного управления технологическим процессом.

Д о тз ео S л

S w 2 о тз S н о д tr «

s= и 33 о О СП 33 Р

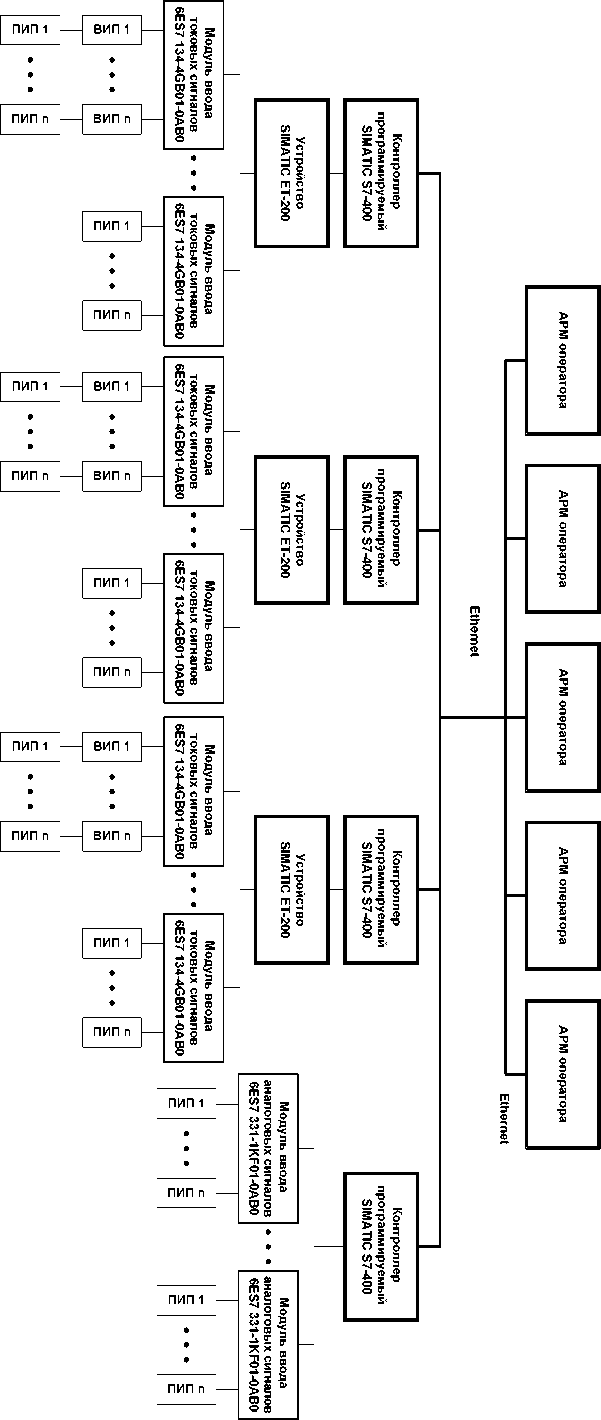

Рисунок А. 1

ео

S w 2 о тз S н 2 tr «

s= и тз о О СП 33 р

ео о

Лист № 2

Всего листов 14

ИС обеспечивает выполнение следующих основных функций:

1) измерение и отображение текущих значений технологических параметров;

2) первичная обработка результатов измерений;

3) хранение архивов значений параметров технологического процесса;

4) автоматическая диагностика состояния технологического оборудования и контроль протекания технологического процесса;

5) ведение и вывод на печать архивов тревог и сообщений; формирование сигналов сигнализации;

6) выполнение функции защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне;

7) ведение системы обеспечения единого времени.

Система обеспечения единого времени (СОЕВ) выполняет законченную функцию измерений и синхронизации времени. СОЕВ ИС включает в состав: ПЛК, АРМ оператора и станцию связи, синхронизирующую время с сервером времени ОАО «ЕВРАЗ ЗСМК». Сервер времени осуществляет прием точного времени через Интернет с использованием протокола NTP от тайм-серверов 2 уровня (Stratum 2). Системное время тайм-серверов согласовано с UTC (SU) с погрешностью, не превышающей 10 мкс. АРМ оператора один раз в сутки по протоколу Windows XP обращается к станции связи, считывает точное время, корректирует своё время и устанавливает время в ПЛК. Расхождение времени АРМ оператора и ПЛК не превышает ±5 с.

Программное обеспечение

Структура и функции программного обеспечения (ПО) ИС.

ПО АРМ оператора функционирует в SCADA-системе SIMATIC WinCC и осуществляет отображение измеренных значений параметров технологического процесса, хранение архивных данных в БД Microsoft Office Access, формирование и отображение архивных данных, архивов тревог и сообщений, сигналов сигнализации.

Встроенное ПО ПЛК (метрологически значимая часть ПО ИС) разработано в системе программирования SIMATIC Step7 и осуществляет автоматизированный сбор, обработку и передачу измерительной информации на АРМ оператора, диагностику оборудования, обеспечение работы сигнализации.

Идентификация метрологически значимой части ПО ИС (ПО ПЛК) выполняется по команде оператора, доступ защищён паролем. Идентификационные данные приведены в таблице 1.

Таблица 1

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
Проекты в системе программирования SIMATIC Step7	Проект «NKMK_HW»	-	Для файла конфигурации проекта «NKMK_HW»: subblk.dbt 6A298B76297771A10CC8E8E0958A130F	MD5
	Проект «NKMK_RMH_SW»	-	Для файла конфигурации проекта «NKMK_RMH_SW»: subblk.dbt DBAF146D54AD73C1DDC2B30ACDDA5AF8	MD5
	Проект «NKMK_VD_SW»	-	Для файла конфигурации проекта «NKMK_VD_SW»: subblk.dbt ZAC9C73 98DAA71B15A40A8699AF946CA	MD5
	Проект «NKMK_WTP_SW»	-	Для файла конфигурации проекта «NKMK_WTP_SW»: subblk.dbt 57B11650BF82F74E532A4E843BB9D17D	MD5

Метрологические характеристики ИС нормированы с учётом ПО ПЛК.

Защита ПО ПЛК соответствует уровню «А» по классификации МИ 3286-2010. Для защиты программного обеспечения АРМ оператора от непреднамеренных и преднамеренных изменений реализован алгоритм авторизации пользователей. Защита ПО АРМ оператора соответствует уровню «С» по классификации МИ 3286-2010.

Технические характеристики

1 Метрологические характеристики измерительных каналов ИС приведены в таблице 2.

2 Параметры электрического питания:

от 12 до 42;

от 198 до 242;

от 49 до 51.

- напряжение питания постоянного тока, В

- напряжение питания переменного тока, В

- частота, Гц

3 Параметры выходных сигналов с первичных измерительных преобразователей:

3.1 Непрерывные сигналы (по ГОСТ 26.011-80):

- электрический ток, мА от 4 до 20.

3.2 Сигналы с термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками преобразования по ГОСТ 6651-2009.

3.3 Сигналы с термопар с номинальными статическими характеристиками преобразования по ГОСТ Р 8.585-2001.

4 Параметры входных сигналов модулей ввода аналоговых сигналов:

- SM 6ES7134-4GB01-0AB0 от 4 до 20 мА;

- SM331 6ES7331-1KF01-0AB0 от 4 до 20 мА, сигналы с ТС.

5 Коммуникационные каналы и характеристики интерфейсов

5.1 Информационный обмен между измерительными и комплексными компонентами ИС осуществляется по контрольным проводам с медными жилами с ПВХ изоляцией КВВГ, между центральным управляющим устройством и модулями ввода/вывода аналоговых и дискретных сигналов ПЛК - кабель сетевой Profibus DP, между комплексными и вычислительными компонентами - кабель UTP PVC Cable.

5.2 Информационный обмен между ПЛК и АРМ оператора осуществляется по интерфейсу Ethernet.

6 Условия эксплуатации

6.1 Измерительных и связующих компонентов ИС:

- температура окружающего воздуха, °С:

- расходомеры, преобразователи давления измерительные от минус 40 до 40;

- датчики температуры: - погружаемая часть - контактные головки	при измеряемой температуре; от минус 40 до 40;
- относительная влажность при 25 °С, %	от 40 до 80;
- атмосферное давление, кПа	от 90 до 110.
6.2 Комплексных и вычислительных компонентов ИС:
- температура окружающего воздуха, °С	от 0 до 40;
- относительная влажность при 25 °С, %	от 40 до 80;
- атмосферное давление, кПа	от 90 до 110.
7 Сведения о надёжности 7.1 Средний срок службы ИС, лет, не менее	8.

8 Система обеспечения единого времени ИС согласована со шкалой координированного времени государственного первичного эталона Российской Федерации UTC (SU) с погрешностью в пределах ±10 с.

Таблица 2

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Г раницы допускаемой основной погрешности ИК	Г раницы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	№ в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
1	Температура корпуса камеры в акуумдегазато ра, точка № 1	от 0 до 1200 °С	Термопреобразователь с унифицированным выходным сигналом Метран-270	21968-06	у=±0,5 %	-	Д=±11°С	Д=±12 °С
			Модуль ввода аналоговых сигналов SM 6ES7134-4GB01-0AB0 устройства SIMATIC ET200 (далее - Модуль SM 6ES7134-4GB01-0AB0)	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
2	Температура корпуса камеры в акуумдегазато ра, точка № 2	от 0 до 1200 °С	Термопреобразователь с унифицированным выходным сигналом Метран-270	21968-06	у=±0,5 %	-	Д=±11°С	Д=±12 °С
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
3	Температура охлаждающей воды на выходе передвижного свода	от 0 до 100 °С	Термопреобразователь сопротивления Pt100 модель F	32723-06	A=±(0,15+0,002\|t\|) °С	-	Д=±(0,6+ +0,002\|t\|) °С	Д=±(0,7+ +0,002\|t\|) °С
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
4	Температура обратной воды после охлаждения элементов камеры и крышки	от 0 до 100 °С	Термопреобразователь сопротивления Pt100 модель F	32723-06	A=±(0,15+0,002\|t\|) °С	-	Д=±(0,6+ +0,002\|t\|) °С	Д=±(0,7+ +0,002\|t\|) °С
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
5	Температура воды на выходе охлаждающей панели № 1	от 0 до 100 °С	Термопреобразователь сопротивления Pt100 модель F	32723-06	A=±(0,15+0,002\|t\|) °С	-	Д=±(0,6+ +0,002\|t\|) °С	Д=±(0,7+ +0,002\|t\|) °С
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
6	Температура воды на выходе охлаждающей панели № 2	от 0 до 100 °С	Термопреобразователь сопротивления Pt100 модель F	32723-06	A=±(0,15+0,002\|t\|) °С	-	Д=±(0,6+ +0,002\|t\|) °С	Д=±(0,7+ +0,002\|t\|) °С
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
7	Температура воды на выходе охлаждающей панели № 3	от 0 до 100 °С	Термопреобразователь сопротивления Pt100 модель F	32723-06	A=±(0,15+0,002\|t\|) °С	-	Д=±(0,6+ +0,002\|t\|) °С	Д=±(0,7+ +0,002\|t\|) °С
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
8	Температура воды на выходе охлаждающей панели № 4	от 0 до 100 °С	Термопреобразователь сопротивления Pt100 модель F	32723-06	A=±(0,15+0,002\|t\|) °С	-	Д=±(0,6+ +0,002\|t\|) °С	Д=±(0,7+ +0,002\|t\|) °С
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
9	Температура масла в резервуаре гидронасосной станции	от 0 до 100 °С	Термопреобразователь сопротивления TR	47279-11	A=±(0,3+0,005\|t\|) °С	-	Д=±(0,7+ +0,005\|t\|) °С	Д=±(0,8+ +0,005\|t\|) °С
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K

Таблица 2

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Г раницы допускаемой основной погрешности ИК	Г раницы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	№ в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
10	Температура воды на входе охлаждения конденсаторов	от 0 до 100 °С	Термопреобразователь сопротивления Pt100 модель F	32723-06	A=±(0,15+0,002\|t\|) °С	-	A=±(0,6+ +0,002\|t\|) °С	A=±(0,7+ +0,002\|t\|) °С
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
11	Температура воды на выходе конденсатора № 1	от 0 до 100 °С	Термопреобразователь сопротивления Pt100	33471-06	A=±(0,3+0,005\|t\|) °С	-	A=±(0,7+ +0,005\|t\|) °С	A=±(0,8+ +0,005\|t\|) °С
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
12	Температура воды на выходе конденсатора № 2	от 0 до 100 °С	Термопреобразователь сопротивления Pt100	33471-06	A=±(0,3+0,005\|t\|) °С	-	A=±(0,7+ +0,005\|t\|) °С	A=±(0,8+ +0,005\|t\|) °С
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
13	Температура воды на выходе конденсатора № 3	от 0 до 100 °С	Термопреобразователь сопротивления Pt100 модель F	32723-06	A=±(0,15+0,002\|t\|) °С	-	A=±(0,6+ +0,002\|t\|) °С	A=±(0,7+ +0,002\|t\|) °С
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
14	Температура пара в главном коллекторе	от 0 до 300 °С	Термопреобразователь сопротивления Pt100 модель F	32723-06	A=±(0,15+0,002\|t\|) °С	-	A=±(1,4+ +0,002\|t\|) °С	A=±(1,6+ +0,002\|t\|) °С
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
15	Температура воды в атмосферном дегазаторе	от 0 до 150 °С	Т ермопреобразователь сопротивления RT	48399-11	A=±(0,3+0,005\|t\|) °С	-	A=±(0,8+ +0,005\|t\|) °С	A=±(1,1+ +0,005\|t\|) °С
			Модуль ввода аналоговых сигналов SM331 6ES7 331-1KF01-0AB0 контроллера программируемого SIMATIC S7-300 (далее - Модуль SM331 6ES7 331-1KF01-0AB0)	15772-02	у=±0,3 %	ур.у=±0,5 %
16	Температура пара в коллекторе парогенератора	от 0 до 300 °С	Т ермопреобразователь сопротивления RT	48399-11	A=±(0,3+0,005\|t\|) °С	-	A=±(1,2+ +0,005\|t\|) °С	A=±(1,8+ +0,005\|t\|) °С
			Модуль SM331 6ES7 331-1KF01-0AB0	15772-02	у=±0,3 %	ур.у=±0,5 %
17	Температура пара от парогенератора	от 0 до 250 °С	Т ермопреобразователь сопротивления RT	48399-11	A=±(0,3+0,005\|t\|) °С	-	A=±(1,1+ +0,005\|t\|) °С	A=±(1,6+ +0,005\|t\|) °С
			Модуль SM331 6ES7 331-1KF01-0AB0	15772-02	у=±0,3 %	ур.у=±0,5 %
18	Температура воды в накопительном резервуаре мягкой воды	от 0 до 100 °С	Т ермопреобразователь сопротивления RT	48399-11	A=±(0,3+0,005\|t\|) °С	-	A=±(0,6+ +0,005\|t\|) °С	A=±(0,8+ +0,005\|t\|) °С
			Модуль SM331 6ES7 331-1KF01-0AB0	15772-02	у=±0,3 %	ур.у=±0,5 %

Таблица 2

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Г раницы допускаемой основной погрешности ИК	Г раницы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	№ в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
19	Температура обратной воды в резервуаре А01 неконтактного контура	от 0 до 100 °С	Термопреобразователь сопротивления Pt100 модель F	32723-06	Д=±(0,15+0,002\|ф °С	-	Д=±(0,6+ +0,002\|t\|) °С	Д=±(0,7+ +0,002\|t\|) °С
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
20	Температура воды в резервуаре А01 неконтактного контура	от 0 до 100 °С	Термопреобразователь сопротивления Pt100 модель F	32723-06	Д=±(0,15+0,002\|ф °С	-	Д=±(0,6+ +0,002\|t\|) °С	Д=±(0,7+ +0,002\|t\|) °С
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
21	Температура обратной воды в резервуаре С01 неконтактного контура	от 0 до 100 °С	Термопреобразователь сопротивления Pt100 модель F	32723-06	A=±(0,15+0,002\|t\|) °С	-	Д=±(0,6+ +0,002\|t\|) °С	Д=±(0,7+ +0,002\|t\|) °С
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
22	Температура воды в резервуаре С01 неконтактного контура	от 0 до 100 °С	Термопреобразователь сопротивления Pt100 модель F	32723-06	A=±(0,15+0,002\|t\|) °С	-	Д=±(0,6+ +0,002\|t\|) °С	Д=±(0,7+ +0,002\|t\|) °С
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
23	Температура воды в резервуаре G16	от 0 до 100 °С	Термопреобразователь сопротивления Pt100 модель F	32723-06	A=±(0,15+0,002\|t\|) °С	-	Д=±(0,6+ +0,002\|t\|) °С	Д=±(0,7+ +0,002\|t\|) °С
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
24	Температура воды в резервуаре мягкой воды G41	от 0 до 100 °С	Термопреобразователь сопротивления Pt100 модель F	32723-06	A=±(0,15+0,002\|t\|) °С	-	Д=±(0,6+ +0,002\|t\|) °С	Д=±(0,7+ +0,002\|t\|) °С
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
25	Расход продувочного газа (аргон/азот), линия 1, к пробке ковша	от 0,0015 до 430 л/мин	Расходомер тепломассовый модель 5863S/BJ	21598-01	у=±1 %	у=±0,015 %/1 °С	у=±1,3 %	у=±1,3 %
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
26	Расход продувочного газа (аргон/азот), линия 1, к пробке ковша	от 0,0015 до 430 л/мин	Расходомер тепломассовый модель 5863S/BJ	21598-01	у=±1 %	у=±0,015 %/1 °С	у=±1,3 %	у=±1,3 %
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
27	Расход воды с охлаждающей панели № 1	от 0,01 до 40 м3/ч	Расходомер электромагнитный OPTIFLUX	29446-05	8=±1,00 % при скорости потока от 0,3 до 1 м/с; 8=±0,50 % при скорости потока св. 1 до 5 м/с; 8=±0,35 % при скорости потока св. 5 до 12 м/с	-	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K

Таблица 2

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Г раницы допускаемой основной погрешности ИК	Г раницы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	№ в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
28	Расход воды с охлаждающей панели № 2	от 0,01 до 40 м3/ч	Расходомер электромагнитный OPTIFLUX	29446-05	8=±1,00 % при скорости потока от 0,3 до 1 м/с; 8=±0,50 % при скорости потока св. 1 до 5 м/с; 8=±0,35 % при скорости потока св. 5 до 12 м/с	-	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
29	Расход воды с охлаждающей панели № 3	от 0,01 до 40 м3/ч	Расходомер электромагнитный OPTIFLUX	29446-05	8=±1,00 % при скорости потока от 0,3 до 1 м/с; 8=±0,50 % при скорости потока св. 1 до 5 м/с; 8=±0,35 % при скорости потока св. 5 до 12 м/с	-	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
30	Расход воды с охлаждающей панели № 4	от 0,01 до 40 м3/ч	Расходомер электромагнитный OPTIFLUX	29446-05	8=±1,00 % при скорости потока от 0,3 до 1 м/с; 8=±0,50 % при скорости потока св. 1 до 5 м/с; 8=±0,35 % при скорости потока св. 5 до 12 м/с	-	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
31	Расход охлаждающей воды на выходе передвижного свода	от 0,01 до 15 м3/ч	Расходомер электромагнитный OPTIFLUX	29446-05	8=±1,00 % при скорости потока от 0,3 до 1 м/с; 8=±0,50 % при скорости потока св. 1 до 5 м/с; 8=±0,35 % при скорости потока св. 5 до 12 м/с	-	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
32	Расход обратной воды после охлаждения элементов камеры и крышки	от 0,01 до 190 м3/ч	Расходомер электромагнитный OPTIFLUX	29446-05	8=±1,00 % при скорости потока от 0,3 до 1 м/с; 8=±0,50 % при скорости потока св. 1 до 5 м/с; 8=±0,35 % при скорости потока св. 5 до 12 м/с	-	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K

Таблица 2

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Г раницы допускаемой основной погрешности ИК	Г раницы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	№ в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
33	Расход подпиточной воды от резервуара G16WTK	от 0,01 до 100 м3/ч	Расходомер электромагнитный OPTIFLUX	29446-05	8=±1,00 % при скорости потока от 0,3 до 1 м/с; 8=±0,50 % при скорости потока св. 1 до 5 м/с; 8=±0,35 % при скорости потока св. 5 до 12 м/с	-	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с
			Модуль SM 6ES7134-4GB11-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
34	Общий расход сырой воды через фильтр G25 в резервуар G15	от 0,01 до 50 м3/ч	Расходомер электромагнитный OPTIFLUX	29446-05	8=±1,00 % при скорости потока от 0,3 до 1 м/с; 8=±0,50 % при скорости потока св. 1 до 5 м/с; 8=±0,35 % при скорости потока св. 5 до 12 м/с	-	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с
			Модуль SM 6ES7134-4GB11-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
35	Расход воды от песочного фильтра G015WFS01 в резервуар G16WTK	от 0,01 до 50 м3/ч	Расходомер электромагнитный OPTIFLUX	29446-05	8=±1,00 % при скорости потока от 0,3 до 1 м/с; 8=±0,50 % при скорости потока св. 1 до 5 м/с; 8=±0,35 % при скорости потока св. 5 до 12 м/с	-	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с
			Модуль SM 6ES7134-4GB11-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
36	Расход воды от песочного фильтра G015WFS02 в резервуар G16WTK	от 0,01 до 50 м3/ч	Расходомер электромагнитный OPTIFLUX	29446-05	8=±1,00 % при скорости потока от 0,3 до 1 м/с; 8=±0,50 % при скорости потока св. 1 до 5 м/с; 8=±0,35 % при скорости потока св. 5 до 12 м/с	-	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с
			Модуль SM 6ES7134-4GB11-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
37	Расход воды из А01 в бесконтактный контур охлаждения вакууматора	от 0,01 до 300 м3/ч	Расходомер электромагнитный OPTIFLUX	29446-05	8=±1,00 % при скорости потока от 0,3 до 1 м/с; 8=±0,50 % при скорости потока св. 1 до 5 м/с; 8=±0,35 % при скорости потока св. 5 до 12 м/с	-	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с
			Модуль SM 6ES7134-4GB11-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K

Таблица 2

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Г раницы допускаемой основной погрешности ИК	Г раницы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	№ в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
38	Расход воды из резервуара в контактный контур на охлаждение конденсаторов	от 0,01 до 800 м3/ч	Расходомер электромагнитный OPTIFLUX	29446-05	8=±1,00 % при скорости потока от 0,3 до 1 м/с; 8=±0,50 % при скорости потока св. 1 до 5 м/с; 8=±0,35 % при скорости потока св. 5 до 12 м/с	-	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с
			Модуль SM 6ES7134-4GB11-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
39	Расход воды от песочного фильтра CO4WFS в резервуар COIWTK	от 0,01 до 500 м3/ч	Расходомер электромагнитный OPTIFLUX	29446-05	8=±1,00 % при скорости потока от 0,3 до 1 м/с; 8=±0,50 % при скорости потока св. 1 до 5 м/с; 8=±0,35 % при скорости потока св. 5 до 12 м/с	-	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с	8=±2,0 % при скорости потока от 0,3 до 1 м/с; 8=±1,7 % при скорости потока св. 1 до 12 м/с
			Модуль SM 6ES7134-4GB11-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
40	Расход пара от парогенератора	от 0,0067 до 20 т/ч	Расходомер вихревой 8800	14663-00	8=±1,35 %	-	8=±2,0 %	8=±2,6 %
			Модуль SM331 6ES7 331-1KF01-0AB0	15772-02	у=±0,3 %	ур.у=±0,5 %
41	Расход воды в котел парогенератора	от 0,0067 до 40 т/ч	Расходомер вихревой 8800	14663-00	8=±0,65 %	-	8=±1,5 %	8=±2,2 %
			Модуль SM331 6ES7 331-1KF01-0AB0	15772-02	у=±0,3 %	ур.у=±0,5 %
42	Давление кислорода на BSE	от 0 до 20 бар	Преобразователь давления измерительный Cerabar M PMC 41	41560-09	у=±0,2 %	Y=±0,4 %/10 °С	у=±0,5 %	у=±2,9 %
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
43	Давление вакуума со стороны вакуумных насосов	от 0 до 2 бар	Преобразователь давления измерительный DI 200	*	у=±0,25 %	-	у=±0,5 %	у=±0,5 %
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
44	Давление на линии всасывания до отсечного клапана	от 0,1 до 200 мбар	Преобразователь давления измерительный DI 200	*	у=±0,25 %	-	у=±0,5 %	у=±0,5 %
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
45	Давление-разрежение вакуума со стороны вакуумной камеры	от минус 1 до 1 бар	Преобразователь давления измерительный DI 2001	*	у=±0,25 %	-	у=±0,5 %	у=±0,5 %
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
46	Давление азота в резервуаре GE31H31PTK	от 0 до 10 бар	Преобразователь давления измерительный Cerabar M PMP 41	41560-09	у=±0,25 %	Y=±0,4 %/10 °С	у=±0,5 %	у=±2,9 %
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Г раницы допускаемой основной погрешности ИК	Г раницы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	№ в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
47	Давление воды на входе сети охлаждения вакууматора	от 0 до 10 кгс/см2	Преобразователь давления измерительный Cerabar M РМС 41	41560-09	у=±0,2 %	у=±0,4 %/10 °С	у=±0,5 %	у=±2,9 %
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
48	Давление воды на охлаждение элементов камеры и крышки дегазатора	от 0 до 10 кгс/см2	Преобразователь давления измерительный Cerabar M РМС 41	41560-09	у=±0,2 %	у=±0,4 %/10 °С	у=±0,5 %	у=±2,9 %
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
49	Давление азота в резервуаре GE31H31PTK	от 0 до 10 бар	Преобразователь давления измерительный Cerabar M PMP 41	41560-09	у=±0,25 %	Y=±0,4 %/10 °С	у=±0,5 %	у=±2,9 %
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
50	Давление продувочного газа (аргон/азот), линия 1, к пробке ковша	от 0 до 10 бар	Преобразователь давления измерительный типа ECO-TRONIC	17257-98	у=±1,0 %	Y=±0,3 %/10 °С	у=±1,3 %	у=±2,5 %
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
51	Давление продувочного газа (аргон/азот), линия 2, к пробке ковша	от 0 до 10 бар	Преобразователь давления измерительный типа ECO-TRONIC	17257-98	у=±1,0 %	Y=±0,3 %/10 °С	у=±1,3 %	у=±2,5 %
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
52	Давление пара после парогенератора	от 0 до 16 бар	Преобразователь давления измерительный Р 2200	*	у=±0,25 %	-	у=±0,4 %	у=±0,6 %
			Модуль SM331 6ES7 331-1KF01-0AB0	15772-02	у=±0,3 %	ур.у=±0,5 %
53	Давление пара в коллекторе парогенератора	от 0 до 16 бар	Преобразователь давления измерительный Р 2200	*	у=±0,25 %	-	у=±0,4 %	у=±0,6 %
			Модуль SM331 6ES7 331-1KF01-0AB0	15772-02	у=±0,3 %	ур.у=±0,5 %
54	Давление воды на охлаждение элементов камеры и крышки дегазатора	от 0 до 10 бар	Преобразователь давления измерительный Cerabar M PMP 41	41560-09	у=±0,25 %	Y=±0,4 %/10 °С	у=±0,5 %	у=±2,9 %
			Модуль SM 6ES7134-4GB01-0AB0	22734-02	у=±0,4 %	Температурный коэффициент ±0,005 %/K
55	Уровень воды в баке парогенератора	от 0 до 1000 мм	Датчик уровня NRG26-40	*	у=±0,5 %	-	у=±0,7 %	у=±0,8 %
			Модуль SM331 6ES7 331-1KF01-0AB0	15772-02	у=±0,3 %	ур.у=±0,5 %
56	Уровень воды в баке парогенератора	от 0 до 1000 мм	Датчик уровня NRG26-40	*	у=±0,5 %	-	у=±0,7 %	у=±0,8 %
			Модуль SM331 6ES7 331-1KF01-0AB0	15772-02	у=±0,3 %	ур.у=±0,5 %

* - Испытано в объеме испытаний данной ИС

Примечания

1) В таблице приняты следующие обозначения: Л - абсолютная погрешность; 8 - относительная погрешность; у — приведённая погрешность; t - измеренное значение температуры; Yp.y. — приведённая погрешность в рабочих условиях; Pmax - максимальный верхний предел измерений; Рв - верхний предел измерений.

2) Допускается применение первичных измерительных преобразователей аналогичных типов, прошедших испытания в целях утверждения типа с аналогичными техническими и метрологическими характеристиками

Знак утверждения типа

наносится в виде наклейки на титульный лист паспорта.

Комплектность

В комплект ИС входят технические и специализированные программные средства, а также документация, представленные в таблицах 2 - 4, соответственно.

Технические средства (измерительные и комплексные компоненты) представлены в таблице 2, программное обеспечение (включая программное обеспечение ПЛК) и технические характеристики АРМ оператора - в таблице 3, техническая документация - в таблице 4.

Таблица 3

№

Наименование

ПО

Количество

В состав АРМ оператора входят:

- компьютер промышленного исполнения, минимальные требования: процессор Pentium IV, 2,8 ГГц, 256 Мб ОЗУ, 40 Гб HDD, CDROM, FDD;

- монитор 19'';

- клавиатура;

- мышь

Операционная система: Microsoft Windows XP. Прикладное ПО - SCADA-система SIMATIC WinCC

Контроллер программируемый SIMATIC S7-400

Система программирования

SIMATIC Step7

Таблица 4

№	Наименование	Количество
1	DP01FB Вакууматор. Проектная документация	1
2	Система измерительная автоматизированной системы управления технологическим процессом водоподготовки вакууматора электросталеплавильного цеха ОАО «ЕВРАЗ ЗСМК». Паспорт	1
3	МП 160-12 ГСИ. Система измерительная автоматизированной системы управления технологическим процессом водоподготовки вакууматора электросталеплавильного цеха ОАО «ЕВРАЗ ЗСМК». Методика поверки	1

Поверка

осуществляется по документу МП 160-12 «ГСИ. Система измерительная автоматизированной системы управления технологическим процессом водоподготовки вакууматора электросталеплавильного цеха ОАО «ЕВРАЗ ЗСМК». Методика поверки», утверждённому руководителем ГЦИ СИ ФБУ «Томский ЦСМ» в сентябре 2012 г.

Основные средства поверки:

- средства измерений в соответствии с нормативной документацией по поверке первичных измерительных преобразователей;

- калибратор многофункциональный MC5-R. Основные метрологические

характеристики калибратора приведены в таблице 5.

Наименование и тип средства поверки	Основные метрологические характеристики
Наименование и тип средства поверки	Диапазон измерений, номинальное значение	Погрешность, класс точности, цена деления
Калибратор многофункциональный MC5-R	Воспроизведение сигналов силы постоянного тока в диапазоне от 0 до 20 мА (при R^ = 800 Ом)	А = ±(1 + 0,2^10-3^1показ.) мкА.
	Воспроизведение сигналов термопар по ГОСТ Р 8.585 в диапазоне температуры: Тип ХА(К) - от 0 до 1000 °С - от 1000 до 1372 °С	А = ±(0,1 + 0@10-3Хоказ.) °С; А = ±0@10-3Хоказ. °С.
	Компенсация температуры холодного спая термопар в диапазоне от минус 10 до 50 °С	А = ±0,1 °С.
	Воспроизведение сигналов термопреобразователей сопротивления Pt100, 50П в диапазоне температуры: - от 0 до 850 °С	А = ±(0,1 + 0,2540-^Тпоказ.) °С.

Примечания

1) В таблице приняты следующие обозначения: Кнагр - сопротивления нагрузки; А - абсолютная погрешность; 1показ., Тпоказ. — показания тока и температуры соответственно.

2) Разрешение для всех типов термопар 0,01 °С, RBX > 10 МОм.

3) Разрешающая способность для термопреобразователей сопротивления 0,01 °С
