Теплосчетчики ТСМ
| Номер в ГРСИ РФ: | 53288-13 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ООО "Энергосберегающая компания "ТЭМ", г.Москва |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53288-13 |
| Действует | по 25.01.2028 |
| Наименование | Теплосчетчики |
| Модель | ТСМ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1aa1f9d1-0158-3e61-509b-1abd7e1d3694 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 32.01 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 22.04.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 421 п. 26 от 22.04.2013 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Энергосберегающая компания "ТЭМ" (ООО "Энергосберегающая компания "ТЭМ"), г. Москва
Россия
Поверка
| Методика поверки / информация о поверке | ЭС 99556332.005.000 МП |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 661 (97%) |
| Неуспешных поверок (СИ непригодно) | 23 (3 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
53288-13: Описание типа
2018-53288-13.pdf
|
Скачать | 170.2 КБ | |
|
53288-13: Методика поверки
2022-mp53288-13.pdf
|
Скачать | 255.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Теплосчетчики ТСМ (далее - теплосчетчики) предназначены для измерений количества теплоты (тепловой энергии).
Описание
Теплосчетчики являются многоканальными, ориентированными на обслуживание систем и групп систем теплоснабжения. В теплосчетчиках реализованы функции измерений, индикации и регистрации технологических параметров (расхода, температуры и давления) систем теплоснабжения и горячего водоснабжения. Вывод измерительной информации осуществляется на ЖКИ переносного устройства съема, хранения, записи измерительной информации или дисплей компьютера.
Принцип действия расходомерного канала теплосчетчиков основан на зависимости ЭДС, возникающей в электропроводящей жидкости, движущейся в магнитном поле, от средней скорости жидкости и, тем самым, от объемного расхода.
Принцип действия измерительных каналов температуры и давления теплосчетчиков основан на преобразовании выходных сигналов преобразователей температуры и давления, установленных в трубопроводах, в значения измеренной физической величины.
Измеренные значения параметров теплоносителя в трубопроводе используются в дальнейшем для определения потребленного (отпущенного) количества теплоты (тепловой энергии) и количества теплоносителя.
Конфигурирование измерительных каналов тепловой энергии (схем учета) в пределах аппаратных возможностей теплосчетчика осуществляется программно.
В состав теплосчетчиков входят:
- измерительно-вычислительный преобразователь (ТСМ-ИВП), совмещенный с первичным (индукционным) преобразователем расхода (ППР) (Рис.1.а) - 1 шт,
- расходомер с частотным или импульсным выходом - до 1 шт;
- комплект термопреобразователей сопротивления (КТС) - 1шт. и термопреобразователь сопротивления (ТС) - 1 шт;
- измерительные преобразователи давления (ДИД) - до 2 шт.;
- индикатор-регистратор ТСМ-И (Рис.1.б) - до 1 шт.
ТСМ - ИВП
ППР
а)
ТСМ - И
б)
Рис. 1. Теплосчетчик ТСМ
ТСМ-ИВП передают измеренные и вычисленные значения с помощью одного из последовательных портов RS-485 или RS-232 в индикатор-регистратор ТСМ-И или в компьютер.
К индикатору-регистратору ТСМ-И возможно подключение от шести до шестнадцати теплосчетчиков в зависимости от модификации.
ТСМ-ИВП имеют возможность передачи данных в индикатор-регистратор ТСМ-И по беспроводному каналу ZigBEE
ТСМ-И имеет два независимых последовательных порта RS-485, один из которых предназначен для обмена данными с ТСМ-ИВП, а другой - для связи с компьютером.
ТСМ-И имеет возможность обмена данными с ПК с помощью Ethernet, а также записи архива на USB-Flash.
ТСМ-И имеет возможность передачи данных по GSM каналу.
Теплосчетчики осуществляют:
прямые измерения:
- текущего значения объемного расхода [м3/ч] теплоносителя в трубопроводах, на которых установлены ППР или расходомеры с частотным или импульсным выходом;
- текущих значений температуры теплоносителя [оС] в трубопроводах, на которых установлены преобразователи температуры;
- текущих значений избыточного давления [МПа] в трубопроводах, на которых установлены преобразователи давления;
косвенные измерения:
- массового расхода [т/ч] теплоносителя в трубопроводах;
- текущих значений разности температур теплоносителя [оС] в подающем и обратном (трубопроводе холодного водоснабжения) трубопроводах;
- количества теплоты в измерительном канале [Дж];
вычисление:
- суммарного с нарастающим итогом значения потребленного (отпущенного) количества теплоты [ГДж], [МВт^ч] и [Гкал];
- суммарных с нарастающим итогом значений объема [м3] и массы [т] теплоносителя, протекающего по трубопроводам;
- времени работы при поданном напряжении питания [ч];
- времени работы без остановки счета с нарастающим итогом (наработки) [ч];
- времени работы в зоне ошибок [ч];
с охранение в энергонезависимой памяти:
- потребленного (отпущенного) количества теплоты (тепловой энергии) за каждые час, сутки, месяц;
- массы и объема теплоносителя, протекшего за каждый час по трубопроводам;
- среднечасовых и среднесуточных значений температур теплоносителя в трубопроводах;
- среднечасовых и среднесуточных значений измеряемых (или программируемых) давлений в трубопроводах;
- времени наработки [ч] за каждый час, сутки;
- информации о возникающих ошибках в своей работе и в работе сети теплоснабжения за каждый час, сутки;
- времени работы в ошибках [ч] за каждый час, сутки;
индикацию (при подключении ТСМ-И или ПК):
- текущего значения объемного расхода [м3/ч] и массового расхода [т/ч] теплоносителя в трубопроводах;
- текущих значений температуры теплоносителя [оС] в трубопроводах;
- текущих значений разности температур теплоносителя [оС] в подающем и обратном трубопроводах;
- текущих значений избыточного давления [МПа] в трубопроводах;
- текущего времени (с указанием часов, минут, секунд) и даты (с указанием числа, месяца, года);
- суммарного с нарастающим итогом значения потребленного (отпущенного) количества теплоты [Гкал], [МВт^ч ] и [ГДж];
- суммарных с нарастающим итогом значений объема [м3] и массы [т] теплоносителя, протекающего по трубопроводам;
- времени работы при поданном напряжении питания [ч];
- времени работы без остановки счета с нарастающим итогом (наработки) [ч];
- времени работы в зоне ошибок [ч];
- архива данных;
преобразование:
- измеренных и вычисленных значений в последовательный цифровой код (RS-485);
- объемного расхода (объема) в частотный (импульсный) выходной сигнал.
Типы ТС, расходомеров и ДИД, применяемых в составе теплосчетчиков, указаны в таблицах 1, 2, 3.
Таблица 1. Типы термопреобразователей сопротивления и комплектов термопреобразователей сопротивления, применяемых в составе теплосчетчиков.
|
Наименование и условное обозначение |
Номер по Госреестру СИ |
Наименование и условное обозначение |
Номер по Госреестру СИ |
|
ТСП - Н |
38959-08 |
ТСПТ |
36766-09 |
|
КТСП-Н |
38878-08 |
КТС-Б |
43096-09 |
|
ТПТ-1 |
46155-10 |
ТС-Б-Р |
43287-09 |
|
ТЭСМА |
52981-13 |
ТЭСМА-К |
52980-13 |
Таблица 2. Типы расходомеров, применяемых в составе теплосчетчиков.
|
Типы расходомеров |
Номер в Госреестре |
Типы расходомеров |
Номер в Госреестре |
|
РСМ-05 |
48755-11 |
УРСВ «ВЗЛЕТ МР» |
28363-04 |
|
СВ |
39202-08 |
UFM500 |
29975-09 |
|
МЕТЕР ВК |
39016-08 |
ТЭМ211, ТЭМ212 |
24357-08 |
|
МЕТЕР ВТ |
39017-08 |
УРЖ2К |
19094-10 |
|
ВЭПС |
14646-05 |
ВСХНд |
26164-03 |
|
ULTRAFLOW |
20308-04 |
ВСТН |
26405-04 |
|
ET |
48241-11 |
Таблица 3. Типы измерительных преобразователей давления, применяемых в составе теплосчетчиков.
|
Наименование и условное обозначение |
Номер в Госреестре |
Наименование и условное обозначение |
Номер в Госреестре |
|
ИД |
26818-09 |
КОРУНД ДИ |
14446-09 |
|
ПД-Р |
40260-11 |
МИДА ДИ |
17636-06 |
|
БД |
38413-08 |
Термопреобразователи сопротивления, входящие в состав теплосчетчиков, имеют номинальную статическую характеристику Pt’100 или Pt100 по ГОСТ 6651 и подключаются по четырехпроводной схеме. По отдельному заказу возможно комплектование теплосчетчиков термопреобразователями сопротивления с номинальной статической характеристикой Pt’500 или Pt500.
Результаты измерений, расчетов и преобразований выводятся на ЖКИ индикатора-регистратора ТСМ-И или монитор ПК при установленной программе TSMwin.exe.
Программное обеспечение
Программное обеспечение (ПО) ТСМ-ИВП, необходимое для реализации заявленных функций, записывается в память микроконтроллера на заводе-изготовителе.
Основными задачами ПО являются:
- организация опроса и первичная обработка сигналов датчиков аналоговых величин (ППР, ТС, ДИД);
- обеспечение измерения интервалов времени, а также частоты и количества импульсов, поступающих на частотные и импульсные входы;
- преобразование сигналов в значения физических величин в соответствии с номинальными статическими характеристиками, настроечными параметрами и данными калибровки;
- вычисление массы, объема и энергии за интервал времени и формирование архива;
- формирование выходных цифровых (RS-232/RS-485) сигналов;
- анализ измеренных значений, регистрация и индикация ошибок и нештатных ситуаций;
- организация обмена данными с ТСМ-И.
Программное обеспечение ТСМ-И записывается в память микроконтроллера на заводе-изготовителе и обеспечивает:
- организацию обмена данными с ТСМ-ИВП;
- реализацию пользовательского интерфейса в режимах «Рабочий», «Настройки», «Конфигурация», «Поверка», «Калибровка». (Доступ к режимам «Настройки», «Конфигурация», «Поверка», «Калибровка» ограничен);
- архивирование результатов измерений в энергонезависимой памяти;
- организацию обмена данными с ПК или другими устройствами.
Идентификация внутреннего ПО теплосчетчика при поверке осуществляется с помощью интерфейса пользователя - в режиме «Расширенный рабочий» на ЖКИ ТСМ-И индицируется номер версии (идентификационный номер) и контрольная сумма программного обеспечения.
Идентификационные данные программного обеспечения (ПО) теплосчетчиков приве-
дены в таблице 4.
Таблица 4.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора |
|
Микропрограмма ТСМ-ИВП |
TSM.hex |
vl.03 |
f27c80d2 |
CRC32 |
|
Микропрограмма ТСМ-И |
TSMI.hex |
vl.37 |
5ef7dc56 |
CRC32 |
|
Программа для ПК |
TSMwin.exe |
1.27 |
7f7dd193 |
CRC32 |
В теплосчетчиках предусмотрена защита программного обеспечения от несанкционированного вмешательства. Схемы пломбировки указаны на рис. 2.
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С», согласно МИ 3286-2010.
Программное обеспечение, необходимое для вывода накопленных данных на монитор ПК, поставляется в комплекте с теплосчетчиком.

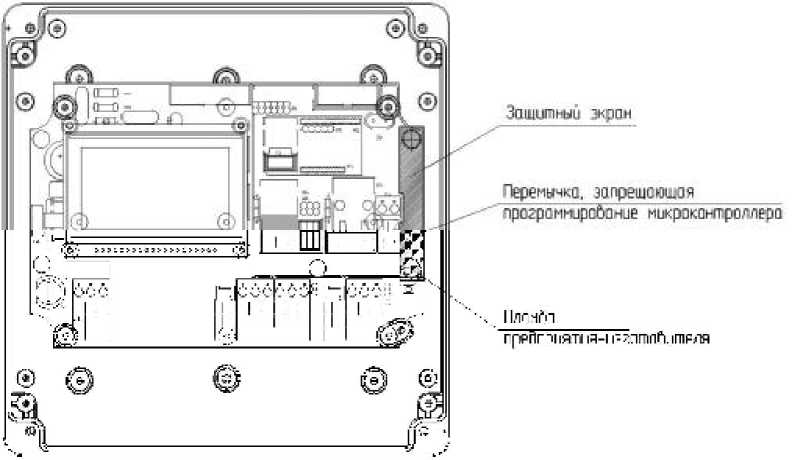

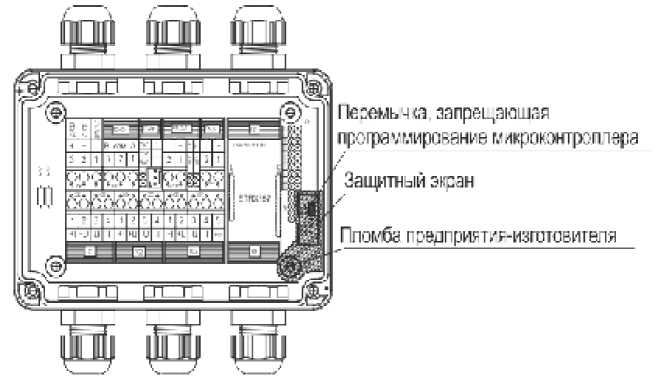

а)
б)
Рис 2. Схемы пломбировки
а) ТСМ-ИВП, б) ТСМ-И
Технические характеристики
Основные метрологические и технические характеристики теплосчетчика приведены в таблицах 5 и 6.
Таблица 5
|
Теплоноситель |
Вода по СНиП 2.04.07-86 |
|
Рабочее давление, не более, МПа |
1,6 (2,5 по заказу) |
|
Диапазон измерений расхода теплоносителя, м3/ч |
определяется Ду ППР (см. табл. 6) и типом расходомера (см. табл. 2) |
|
Диапазон измерений температуры, °С |
от -50 до +150 |
|
Диапазон измерений разности температур теплоносителя, °С |
от 2 до 150 |
|
Диапазон значений температур, устанавливаемых в памяти |
|
вычислителя как константа, °С |
от 0 до 50 |
|
Диапазоны входных аналоговых сигналов, пропорциональных значению избыточного давления, мА |
от 4 до 20; от 0 до 5; от 0 до 20 |
|
Пределы допускаемой относительной погрешности измерения количества теплоты по ГОСТ Р 51649-2000, %: для класса В (серийное исполнение) для класса С (по заказу потребителя) |
±(3+4-Atn /At+0,02-G в/ G) ±(2+4-А1н /At+0,01- Gв/ G) |
|
Пределы допускаемой погрешности преобразования объёмного расхода (объема) в массовый (массу),% |
±0,05 |
|
Максимальная частота выходного сигнала, соответствующая G в, Гц |
10 000 |
|
Пределы допускаемой погрешности измерения частотных сигналов расходомеров, % |
±0,05 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода (объема) теплоносителя в каналах с ППР: для приборов класса В для приборов класса С |
±(1,5+0,01- G в/G) ±(0,8+0,004- G в/ G ) |
|
Весовой коэффициент импульса К, л/имп, для преобразователей расхода с импульсным выходом |
от 10-2 до 103 |
|
Пределы допускаемой абсолютной погрешности канала измерений температуры (без учета погрешности термопреобразователя), °С |
±0,05 |
|
Пределы допускаемой абсолютной погрешности измерения разности температур, °С |
±(0,03+0,001-At) |
|
Пределы допускаемой приведенной погрешности канала измерения давления (без учета погрешности датчиков избыточного давления), % |
±0,1 |
|
Пределы допускаемой погрешности преобразования расхода (объёма) в частотный (импульсный) сигнал, % |
±0,1 |
|
Пределы допускаемой относительной погрешности измерения интервалов времени, % |
±0,01 |
|
Условия эксплуатации: Температура окружающей среды, °С Относительная влажность воздуха при температуре до +30 °С |
от +5 до +50 до 95 % |
|
Электропитание от сети переменного тока: напряжение, В частота, Гц |
от 187 до 242 (от 30,6 до 39,6) от 49 до 51 |
|
Потребляемая мощность, В •А, не более: ТСМ - И ТСМ-ИВП |
9 10 |
|
Габаритные размеры ТСМ-И, мм, не более ТСМ-ИВП, мм, не более |
182x180x90 135x95x80 |
|
Масса кг, не более: ТСМ-И ТСМ-ИВП |
2,0 2,0 |
|
Средний срок службы, не менее |
12 лет |
Диапазоны измерений расходов теплоносителя и масса ППР приведены в таблице 6. Таблица 6
|
Диаметр условного прохода ППР, Ду, мм |
Диапазоны измерений расходов |
Масса ППР, кг (не более) | ||||
|
Наименьший расход, Gн, м3/ч |
Наибольший расход, Gв, м3/ч |
Исполнение ПРП |
Исполнение ПРПМ |
Исполнение ПРПН/Р |
Исполнение ПРПН | |
|
15 |
0,015 |
6,0 |
_ |
3 |
2 |
_ |
|
20 |
0,015 |
6,0 |
_ |
_ |
2,6 |
_ |
|
25 |
0,04 (0,016) |
16,0 |
4,5 |
3 |
2,8 |
5,2 |
|
32 |
0,075 (0,03) |
30,0 |
6,5 |
3 |
_ |
6,3 |
|
40 |
0,1 (0,04) |
40,0 |
8 |
3 |
_ |
8,3 |
|
50 |
0,15 (0,06) |
60,0 |
9 |
3 |
_ |
9,5 |
|
80 |
0,4 (0,16) |
160,0 |
14 |
_ |
_ |
15,5 |
|
100 |
0,75 (0,3) |
300,0 |
21,5 |
_ |
_ |
23,5 |
|
150 |
1,5 (0,6) |
600,0 |
39 |
_ |
_ |
43 |
Примечание - в скобках указано значение наименьшего расхода, измерение которого обеспечивается по согласованию при заказе.
Знак утверждения типа
наносится типографским способом на эксплуатационную документацию и на лицевую панель теплосчетчиков методом офсетной печати или лазерной гравировки.
Комплектность
Комплект поставки теплосчетчиков соответствует таблице 7.
Таблица 7
|
Наименование и условное обозначение |
Количество, шт. |
Примечание |
|
Индикатор-регистратор ТСМ-И. |
1 |
В соответствии со спецификацией заказа |
|
Измерительно-вычислительный преобразователь ТСМ-ИВП в комплекте с ППР |
1 |
В соответствии со спецификацией заказа |
|
Расходомеры с частотным или импульсным выходом |
1 |
В соответствии со спецификацией заказа |
|
Комплекты (пары) термопреобразователей сопротивления |
1 |
В соответствии со спецификацией заказа |
|
Термопреобразователи сопротивления |
1 | |
|
Теплосчетчик ТСМ. Руководство по эксплуатации |
1 | |
|
Теплосчетчик ТСМ. Паспорт |
1 | |
|
Индикатор-регистратор ТСМ-И. Руководство по эксплуатации |
1 | |
|
Теплосчетчик ТСМ. Методика поверки |
1 |
В соответствии со спецификацией заказа |
|
Программа вывода измеренных значений TSMWo |
1 |
Поверка
осуществляется по документу ЭС 99556332.005.000 МП «ГСИ. Теплосчетчики ТСМ. Методика
поверки», утвержденному ГЦИ СИ ОАО «НИИТеплоприбор» от 3 сентября 2012 г.
Основные средства поверки указаны в таблице 8.
|
Наименование |
Технические характеристики |
|
Установка поверочная для счётчиков жидкости проливная |
Диапазон воспроизведения расходов (0.015:200) м3/ч, допускаемая основная относительная погрешность, не более ± 0,25 % |
|
Генератор импульсов точной амплитуды Г5-75 |
Погрешность установки ±1-10-3Т, где Т - установленный период повторения |
|
Частотомер электронно-счетный вычислительный Ч3-64/1 |
Относительная погрешность измерения частоты of = ±5-10-7 |
|
Мегаомметр Е6-16 |
Диапазон измерений от 1 МОм до 10 ГОм, основная погрешность не более ±3,0 % |
|
Магазин сопротивлений Р3026/2 |
Кл. т. 0,005; диапазон установок от 0,01 Ом до 99 999,99 Ом |
|
Калибратор - измеритель унифицированных сигналов эталонный ИКСУ-2000 |
Диапазон измеряемых и воспроизводимых токов от 0 до 25 мА, основная погрешность воспроизведения тока не более ±1,0 мкА |
Сведения о методах измерений
изложены в ЭС 99556332.005.000 РЭ «Теплосчетчики ТСМ. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 51649-2000. «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
2. МИ 2412-97 «Государственная система обеспечения единства измерений. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя».
3. ТУ 4218-005-99556332-2012. « Теплосчетчики ТСМ. Технические условия».
Рекомендации к применению
Другие Теплосчетчики
