Установки трубопоршневые поверочные двунаправленные
| Номер в ГРСИ РФ: | 53294-13 |
|---|---|
| Производитель / заявитель: | Фирма "Emerson Process Management GmbH & Co. OHG", Германия |
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 53294-13 | |||||||||
| Наименование | Установки трубопоршневые поверочные двунаправленные | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 5023c399-74cf-052e-92c7-60b6c808de6d | |||||||||
| Испытания |
|
|||||||||
| Год регистрации | 2013 | |||||||||
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 421 п. 32 от 22.04.2013 |
Производитель / Заявитель
Фирма "Daniel Measurement and Control Inc. / Division of Emerson Process Management", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МИ 1972-95, МИ 2974-2006, МИ 3209-2009 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
53294-13: Описание типа
2013-53294-13.pdf
|
Скачать | 99.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установки трубопоршневые поверочные двунаправленные предназначены для измерений количества жидкости при проведении поверки, контроле и исследовании метрологических характеристик преобразователей расхода, входящих в состав систем измерений количества и показателей качества нефти №501 и №579.
Описание
Принцип действия установок трубопоршневых поверочных двунаправленных (далее - ТПУ) заключается в повторяющемся вытеснении известного объёма жидкости из измерительного участка ТПУ.
Каждая из ТПУ состоит из следующих основных частей: цилиндрического участка с измерительным объемом, свободно перемещающегося под действием потока жидкости шарового поршня, детекторов положения поршня, четырехходового переключающего крана-манипулятора.
При работе ТПУ и преобразователь расхода соединяют последовательно. Четырёхходовой переключающий кран ТПУ с помощью электропривода поворачивают в положение "запуск" и в поток жидкости, проходящей через ТПУ, запускается шаровой поршень. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов ТПУ.
Каждая из ТПУ может работать совместно с измерительно-вычислительным комплексом (далее - ИВК), который входит в состав систем измерений количества и показателей качества нефти, или счетчиком импульсов.
При поверке, контроле и исследовании метрологических характеристик преобразователей объемного расхода по ТПУ определяется соответствием числа импульсов, поступивших с преобразователя расхода, величине вытесненного из ТПУ объема жидкости. Срабатывание детекторов ТПУ приводит к запуску и остановке таймера измерительно-вычислительного комплекса (ИВК) или счетчика импульсов, работающих совместно с ТПУ. При этом в ИВК производится отсчёт импульсов, поступающих от поверяемого преобразователя. Через известные вместимость измерительного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя расхода.
Поверка, контроль и исследование метрологических характеристик преобразователей массового расхода проводится аналогично, с той разницей, что во время перемещения поршня через измерительный участок ТПУ дополнительно выполняется измерение плотности с помощью поточного преобразователя плотности, а коэффициент преобразования преобразователя расхода определяется через известные значения плотности, вместимости измерительного участка ТПУ и количество импульсов.
ТПУ выполнены в стационарном исполнении (типоразмер 16)
Рабочая среда - нефть, нефтепродукты, вода техническая, вода питьевая.
Программное обеспечение ТПУ отсутствует.

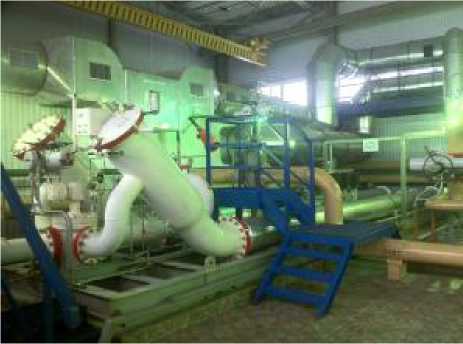

Внешний вид ТПУ приведен на рисунках 1 и 2.
Рис. 2 ТПУ №MDP 564
Рис. 1 ТПУ зав.№ MDP 489
Технические характеристики
Метрологические (в том числе показатели точности) и технические характеристики ТПУ приведены в таблице 1.
Таблица 1
|
Наименование |
ТПУ | |
|
MDP 489 |
MDP 564 | |
|
Номинальное значение диаметра измерительного участка, мм. |
387,25 | |
|
Диапазон измерения объемного расхода рабочей среды через ТПУ, м3/ч |
от 57,61 до 550 |
от 58,98 до 550 |
|
Параметры рабочей среды: - давление, МПа, не более - диапазон температуры, °С - диапазон кинематической вязкости, сСт |
6,3 от минус 10 до 70 от 0,4 до 1000 | |
|
Вместимость калиброванного участка, м3 |
3,35329 |
3,41879 |
|
Пределы допускаемой относительной погрешности определения объемного расхода через калиброванный участок ТПУ, % - при поверке с помощью поверочной установки на базе весов ОГВ или мерников - при поверке трубопоршневой поверочной установкой 1-го разряда с компаратором |
±0,05 ±0,1 | |
|
Режим работы ТПУ |
Периодический | |
|
Маркировка взрывозащиты |
ЕхсП IBT5 | |
|
Условия эксплуатации ТПУ: -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа |
от минус 29 до 50 до 90 без конденсации от 84 до 106,7 | |
|
Параметры электропитания: - напряжение переменного тока, В |
220/380 (±10%) | |
|
Наименование |
ТПУ | |
|
MDP 489 |
MDP 564 | |
|
- частота переменного тока, Гц |
50 ±0,4 | |
|
Потребляемая мощность, Вт |
3000 | |
|
Габаритные размеры, мм |
5590x2440x1680 | |
|
Средний срок службы (при непрерывном режиме работы), лет, не менее |
10 | |
|
Межповерочный интервал, лет |
2 | |
Знак утверждения типа
наносится на маркировочную табличку, установленную на корпусе ТПУ или на титульный лист паспорта типографским способом.
Комплектность
Комплектность ТПУ соответствует таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Установка трубопоршневая поверочная двунаправленная, зав. №MDP-489 в составе СИКН № 501 |
1 шт. |
|
Установка трубопоршневая поверочная двунаправленная, зав. №MDP-564 в составе СИКН № 579 |
1 шт. |
|
Установка трубопоршневая поверочная двунаправленная. Паспорт |
1 экз. |
|
Установка трубопоршневая поверочная двунаправленная. Инструкция по эксплуатации. |
1 экз. |
Поверка
осуществляется по документам:
- МИ 1972-95 «Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников»;
- МИ 2974-2006 «Рекомендация. ГСИ. Установки поверочные трубопоршневые 2го разряда. Методика поверки трубопоршневой поверочной установки 1-го разряда с компаратором»;
- МИ 3209-2009 «Инструкция. ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки с помощью поверочной установки на базе эталонных мерников», утвержденной ГНМЦ ВНИИР.
Основные средства поверки (эталоны):
- весы эталонные, пределы допускаемой относительной погрешности ± 0,01 %;
- набор эталонных мерников 1-го разряда, пределы допускаемой основной относительной погрешности ± 0,02 %;
- трубопоршневая поверочная установка 1-го разряда, пределы допускаемой относительной погрешности ± 0,05 %.
Допускается применять аналогичные средства измерений с метрологическими характеристиками не хуже указанных.
Сведения о методах измерений
Метод измерения изложен в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерения объема и массы жидкости»
2. Техническая документация фирмы изготовителя
Рекомендации к применению
Осуществление государственных учетных операций.
