Цилиндры классов точности A и B
| Номер в ГРСИ РФ: | 53313-13 |
|---|---|
| Категория: | Цилиндры измерительные |
| Производитель / заявитель: | Компания "Hirschmann Laborgerate GmbH & Co. KG", Германия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53313-13 |
| Действует | по 09.04.2024 |
| Наименование | Цилиндры классов точности A и B |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d76d81a5-3a38-14f6-c49c-2e0f1942bb18 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 22.04.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 422 п. 09 от 22.04.2013 |
Производитель / Заявитель
Компания "Hirschmann Laborgerate GmbH & Co. KG", Германия
Германия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.234-77 |
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 268 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
53313-13: Описание типа
2018-53313-13.pdf
|
Скачать | 129.7 КБ | |
|
53313-13: Методика поверки
2022-mp53313-13.pdf
|
Скачать | 61.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Цилиндры класса точности А и В предназначены для измерений объёма жидкости.
Описание
Принцип действия цилиндров класса точности А и В основан на измерении определенного объёма жидкости, выраженного в мл и содержащегося в цилиндре при температуре 20 оС при наполнении его до градуировочного штриха.
Цилиндры класса точности А и В представляют собой стеклянные сосуды цилиндрической формы, по всей длине которых нанесена шкала с оцифрованными отметкам.
Цилиндры класса точности А и В выпускаются в модификациях: высокой и низкой формы; с носиком или конусной горловиной под пробку; шестигранным стеклянным или пластмассовым съёмным основанием. Цилиндры с пластмассовым основанием выпускаются вместимостью от 5 мл до 2000 мл. Цилиндры могут быть изготовлены с матовой полосой (полосой Шелбаха). Цвет шкалы может быть коричневым или синим. Цилиндры с конусной горловиной под пробку могут комплектоваться стеклянными и пластиковыми пробками. На цилиндры наносится знаки ISO или USP. Цилиндры со знаком USP отличаются от цилиндров со знаком ISO пределом допускаемой абсолютной погрешности.
Общий вид средства измерений представлен на рисунках 1-4.

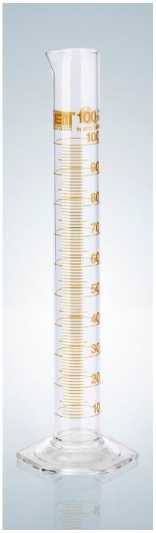

Рисунок 1 - Общий вид цилиндров класса точности А и В высокой формы с носиком и стеклянным основанием (знак ISO и USP)

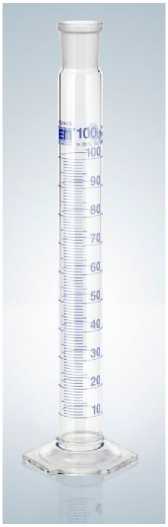

Рисунок 2 - Общий вид цилиндров класса точности А и В высокой формы с горловиной под пробку и стеклянным основанием (знак ISO)

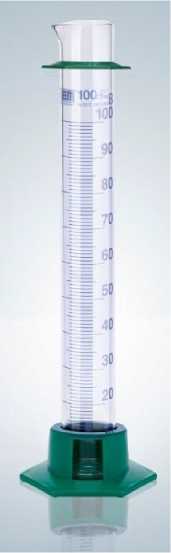

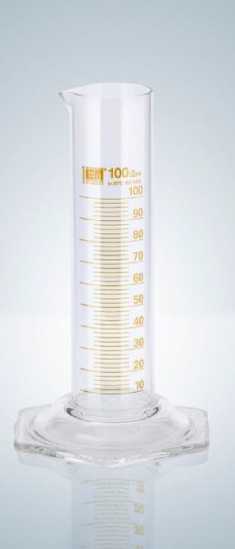

Рисунок 3 - Общий вид цилиндров Рисунок 4 - Общий вид цилиндров класса
класса точности В низкой формы точности А и В высокой формы с носиком
с носиком (знак ISO) и пластмассовым основанием (знак ISO)
Пломбирование цилиндров класса точности А и В не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||
|
1 |
2 | |||||||
|
Цилиндры класса точности А высокой формы с носиком (знак ISO) | ||||||||
|
Номинальная вместимость, мл |
5 |
10 |
25 |
50 |
100 | |||
|
Цена наименьшего деления, мл |
0,1 |
0,2 |
0,5 |
1,0 |
1,0 | |||
|
Объём, соответствующий нижней отметке, мл |
0,5 |
1,0 |
3,0 |
5,0 |
10,0 | |||
|
Пределы допускаемой абсолютной погрешности, мл |
±0,05 |
±0,10 |
±0,25 |
±0,5 |
±0,5 | |||
|
Номинальная вместимость, мл |
250 |
500 |
000 |
2000 | ||||
|
Цена наименьшего деления, мл |
2,0 |
5,0 |
10,0 |
20,0 | ||||
|
Объём, соответствующий нижней отметке, мл |
20,0 |
50,0 |
100,0 |
200,0 | ||||
|
Пределы допускаемой абсолютной погрешности, мл |
±1,0 |
±2,5 |
±5,0 |
±10,0 | ||||
|
1 |
2 | |||||||
|
Цилиндры класса точности А высокой формы с горловиной под пробку ( |
знак ISO) | |||||||
|
Номинальная вместимость, мл |
10 |
25 |
50 |
100 | ||||
|
Цена наименьшего деления, мл |
0,2 |
0,5 |
1,0 |
1,0 | ||||
|
Объём, соответствующий нижней отметке, мл |
1,0 |
3,0 |
5,0 |
10,0 | ||||
|
Пределы допускаемой абсолютной погрешности, мл |
±0,10 |
±0,25 |
±0,5 |
±0,5 | ||||
|
Номинальная вместимость, мл |
250 |
500 |
1000 |
2000 | ||||
|
Цена наименьшего деления, мл |
2,0 |
5,0 |
10,0 |
20,0 | ||||
|
Объём, соответствующий нижней отметке, мл |
20,0 |
50,0 |
100,0 |
200,0 | ||||
|
Пределы допускаемой абсолютной погрешности, мл |
±1,0 |
±2,5 |
±5,0 |
±10,0 | ||||
|
Цилиндры класса точности А высокой формы с носиком (знак USP) | ||||||||
|
Номинальная вместимость, мл |
5 |
10 |
25 |
50 |
100 | |||
|
Цена наименьшего деления, мл |
0,1 |
0,2 |
0,5 |
1,0 |
1,0 | |||
|
Объём, соответствующий нижней отметке, мл |
0,5 |
1,0 |
3,0 |
5,0 |
10,0 | |||
|
Пределы допускаемой абсолютной погрешности, мл |
±0,05 |
±0,10 |
±0,15 |
±0,25 |
±0,5 | |||
|
Номинальная вместимость, мл |
250 |
500 |
000 |
2000 | ||||
|
Цена наименьшего деления, мл |
2,0 |
5,0 |
10,0 |
20,0 | ||||
|
Объём, соответствующий нижней отметке, мл |
20,0 |
50,0 |
100,0 |
200,0 | ||||
|
Пределы допускаемой абсолютной погрешности, мл |
±1,0 |
±1,5 |
±3,0 |
±6,0 | ||||
|
Цилиндры класса точности В высокой формы с носиком (знак ISO) | ||||||||
|
Номинальная вместимость, мл |
5 |
10 |
25 |
50 |
100 | |||
|
Цена наименьшего деления, мл |
0,1 |
0,2 |
0,5 |
1,0 |
1,0 | |||
|
Объём, соответствующий нижней отметке, мл |
0,5 |
1,0 |
3,0 |
5,0 |
10,0 | |||
|
Пределы допускаемой абсолютной погрешности, мл |
±0,075 |
±0,15 |
±0,375 |
±0,75 |
±0,75 | |||
|
Номинальная вместимость, мл |
250 |
500 |
1000 |
2000 |
5000 | |||
|
Цена наименьшего деления, мл |
2,0 |
5,0 |
10,0 |
20,0 |
50,0 | |||
|
Объём, соответствующий нижней отметке, мл |
20,0 |
50,0 |
100,0 |
200,0 |
500,0 | |||
|
Пределы допускаемой абсолютной погрешности, мл |
±1,5 |
±3,75 |
±7,5 |
±15,0 |
±37,5 | |||
|
Цилиндры класса точности В высокой формы с горловиной под пробку ( |
знак ISO) | |||||||
|
Номинальная вместимость, мл |
10 |
25 |
50 |
100 | ||||
|
Цена наименьшего деления, мл |
0,2 |
0,5 |
1,0 |
1,0 | ||||
|
1 |
2 | |||
|
Объём, соответствующий нижней отметке, мл |
1,0 |
3,0 |
5,0 |
10,0 |
|
Пределы допускаемой абсолютной погрешности, мл |
±0,15 |
±0,375 |
±0,75 |
±0,75 |
|
Номинальная вместимость, мл |
250 |
500 |
1000 |
2000 |
|
Цена наименьшего деления, мл |
2,0 |
5,0 |
10,0 |
20,0 |
|
Объём, соответствующий нижней отметке, мл |
20,0 |
50,0 |
100,0 |
200,0 |
|
Пределы допускаемой абсолютной погрешности, мл |
±1,5 |
±3,75 |
±7,5 |
±15,0 |
|
Цилиндры класса точности В низкой формы с носиком (знак ISO) | ||||
|
Номинальная вместимость, мл |
10 |
25 |
50 |
100 |
|
Цена наименьшего деления, мл |
1,0 |
1,0 |
2,0 |
2,0 |
|
Объём, соответствующий нижней отметке, мл |
1,0 |
3,0 |
5,0 |
10,0 |
|
Пределы допускаемой абсолютной погрешности, мл |
±0,3 |
±0,5 |
±1,0 |
±1,0 |
|
Номинальная вместимость, мл |
250 |
500 |
1000 |
2000 |
|
Цена наименьшего деления, мл |
5,0 |
10,0 |
20,0 |
50,0 |
|
Объём, соответствующий нижней отметке, мл |
20,0 |
50,0 |
100,0 |
200,0 |
|
Пределы допускаемой абсолютной погрешности, мл |
±2,0 |
±5,0 |
±10,0 |
±20,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Максимальная высота цилиндров класса точности А и В высокой формы с носиком (знак ISO и USP), мм вместимостью 5 мл |
115 |
|
10 мл |
140 |
|
25 мл |
170 |
|
50 мл |
200 |
|
100 мл |
260 |
|
250 мл |
335 |
|
500 мл |
390 |
|
1000 мл |
470 |
|
2000 мл (знак ISO)/ 2000 мл (знак USP) |
500/570 |
|
5000 мл |
650 |
|
Максимальная высота цилиндров класса точности А и В высокой формы с горловиной под пробку (знак ISO), мм вместимостью 10 мл |
160 |
|
25 мл |
193 |
|
50 мл |
226 |
|
100 мл |
290 |
|
250 мл |
367 |
|
500 мл |
425 |
|
1000 мл |
510 |
|
2000 мл |
610 |
|
1 |
2 |
|
Максимальная высота цилиндров класса точности В низкой формы с носиком (знак ISO), мм вместимостью 10 мл |
100 |
|
25 мл |
125 |
|
50 мл |
150 |
|
100 мл |
170 |
|
250 мл |
220 |
|
500 мл |
255 |
|
1000 мл |
295 |
|
2000 мл |
345 |
|
Обозначение конуса по ГОСТ 8682-93 для цилиндров класса точности А и В высокой формы с горловиной под пробку (знак ISO) вместимостью 10 мл |
10/19 |
|
25 мл |
14/23 |
|
50 мл |
19/26 |
|
100 мл |
24/29 |
|
250 мл |
29/32 |
|
500 мл |
34/35 |
|
1000 мл |
45/40 |
|
2000 мл |
45/40 |
|
Условия эксплуатации: -температура окружающей среды, оС |
от +15 до +25 |
|
-относительная влажность воздуха, % |
от 30 до 80 |
|
-атмосферное давление, кПа |
от 84 до 106 |
Знак утверждения типа
наносится на цилиндры класса точности А и В или на этикетку типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Цилиндры класса точности А и В |
количество по требованию заказчика |
|
Коробка упаковочная |
1 шт. |
|
Этикетка |
1 экз. |
Поверка
осуществляется по ГОСТ 8.234-2013 ГСИ. Меры вместимости стеклянные. Методика поверки.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на цилиндры класса точности А и В или на этикетку или на свидетельство о поверке.
Сведения о методах измерений
При использовании цилиндров класса точности А и В применяется метод прямых измерений.
Нормативные документы
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.234-2013 ГСИ. Меры вместимости стеклянные. Методика поверки
ИСО 4788:2005 Посуда лабораторная стеклянная. Мерные градуированные цилиндры
ГОСТ 1770-74 Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия.
