Трансформаторы тока 4MC
| Номер в ГРСИ РФ: | 53348-13 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "RITZ Instrument Transformers GmbH", Германия |
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 53348-13 | |||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||||||||||||||||||||
| Модель | 4MC | |||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 87e54211-1dd2-ca3e-3e1c-ea7d583bc6f2 | |||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||
| Год регистрации | 2013 | |||||||||||||||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2013 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 422 п. 45 от 22.04.2013 |
Производитель / Заявитель
Фирма "RITZ Instrument Transformers GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 213 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
53348-13: Описание типа
2013-53348-13.pdf
|
Скачать | 143.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока серии 4МС (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы по принципу конструкции - шинные. С одним коэффициентом трансформации. По числу ступеней трансформации - одноступенчатые, с одной вторичной обмоткой для измерений и учета и вторичной обмоткой для защиты.
Трансформаторы не имеют собственной первичной обмотки, ее роль выполняет кабель, проходящий через внутреннее окно трансформаторов. Вторичные обмотки равномерно намотаны на кольцевой сердечник из пермаллоя. Корпус трансформаторов выполнен из ПВХ. Выводы вторичных обмоток расположены на боковой стороне корпуса трансформаторов.
Трансформаторы устанавливаются в комплектные распределительные устройства внутренней установки электрических подстанций.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Трансформаторы выпускаются в модификациях (4МС4530 ZEK; 4MC453OXD; 4MC4O3XD), отличающихся номинальным значением силы тока, конструктивным исполнением.

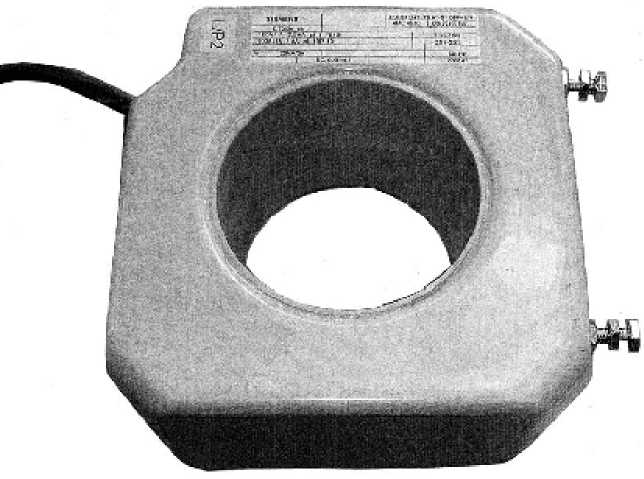

Рисунок 1. Трансформатор тока 4МС
Технические характеристики
Таблица 1.
|
Наименование характеристики |
Модификация трансформатора тока | ||
|
4МС4530 ZEK |
4MC4530XD |
4MC403XD | |
|
Номинальное напряжение, кВ |
0,66 | ||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||
|
Номинальная частота напряжения сети, Гц |
50 | ||
|
Номинальный первичный ток, А |
200;300 |
300 |
600 |
|
Номинальный вторичный ток, А |
1 |
1 |
5 |
|
Класс точности вторичной обмотки для измерений и учета |
0,5 | ||
|
Номинальная нагрузка вторичной обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8 В^А |
5 |
5 |
10 |
|
Номинальный коэффициент безопасности вторичной обмотки для измерений и учета, не более |
10 | ||
|
Класс точности вторичной обмотки для защиты |
10Р |
10Р |
5Р |
|
Номинальная нагрузка вторичной обмотки для защиты с коэффициентом мощности cos ф2 = 0,8 В^А |
10 | ||
|
Номинальная предельная кратность вторичной обмотки для защиты, не менее |
10 | ||
|
Ток трехсекундной термической стойкости, кА |
25 |
25 |
31,5 |
|
Г абаритные размеры, мм, (внутренний диаметр/внешний диаметр х высота) |
300x406x155 | ||
|
Масса, кг |
30 | ||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У3 | ||
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность
Таблица 2.
|
Трансформатор тока 4МС |
42 шт. |
|
Трансформаторы тока 4МС4530 ZEK |
24 шт., зав. №№ 06/06695 01, 06/06695 02, 06/06695 03, 06/06695 10, 06/06695 11, 06/06695 12; 06/06694 01 -06/06694 18 |
|
Трансформаторы тока 4MC4530XD |
6 шт., зав. №№ 08/30468257, 08/30468259, 08/30468260, 08/30468246, 08/30468247, 08/30468255 |
|
Трансформаторы тока 4MC403XD |
12 шт., зав. №№ 08/30459765 - 08/30459770, 08/30459772 - 08/30459775, 08/30459777, 08/30459782. |
|
Паспорт |
42 экз. |
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (кл. т. 0,01); прибор сравнения КНТ-05 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
3. Техническая документация фирмы «RITZ Instrument Transformers GmbH», Германия.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
