Преобразователи скорости и направления воздушного потока WM30
| Номер в ГРСИ РФ: | 53378-13 |
|---|---|
| Производитель / заявитель: | Фирма "Vaisala Oy", Финляндия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53378-13 |
| Действует | по 09.04.2029 |
| Наименование | Преобразователи скорости и направления воздушного потока |
| Модель | WM30 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b63d2b90-126f-cea6-861d-c64131c87aea |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Финляндия |
| Информация о сертификате | |
| Срок действия сертификата | 06.05.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 466 п. 01 от 06.05.2013 |
Производитель / Заявитель
Фирма "Vaisala Oyj", Финляндия
Финляндия
Поверка
| Методика поверки / информация о поверке | МП 2551-0084-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 17 (68%) |
| Неуспешных поверок (СИ непригодно) | 8 (32 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
53378-13: Описание типа
2018-53378-13.pdf
|
Скачать | 82.1 КБ | |
|
53378-13: Методика поверки
2024-mp53378-13.pdf
|
Скачать | 546.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи скорости и направления воздушного потока WM30 (далее преобразователи WM30) предназначены для измерений скорости и направления воздушного потока.
Описание
Принцип действия преобразователей WM30 основан на преобразовании скорости воздушного потока во вращательное движение вала с чувствительным элементом (чашками), измерении скорости его вращения с помощью оптоэлектронной пары и на преобразовании угла поворота флюгарки в электрические импульсы.
Преобразователи WM30 состоят из корпуса, чашек, флюгарки, двух валов, оптоэлектронной пары и двух потенциометров.
Конструктивно преобразователи WM30 выполнены в едином корпусе. Приемником скорости воздушного потока являются чашки, направления воздушного потока - флюгарка, Чашки и флюгарка крепятся на валы, оптоэлектронная пара и потенциометры расположены в нижней части корпуса. Преобразователи WM30 устанавливаются на метеорологической мачте. Внешний вид преобразователей WM30 представлен на рис. 1.
Измерение скорости воздушного потока осуществляется путем преобразования полученной с оптоэлектронной пары частоты электрических импульсов в скорость воздушного потока. Измерение направления воздушного потока осуществляется путем преобразования полученного с потенциометров напряжения электрических импульсов в направление воздушного потока.
Преобразователи WM30 являются оптоэлектронными быстродействующими приборами с низким порогом чувствительности. Чашки представляют собой три конических чашечки, обращенных выпуклыми поверхностями в одну сторону. Флюгарка представляет собой ось на концах которой размещены уравновешивающий груз и пластина. В преобразователях WM30 обеспечивается линейность измерений по всему диапазону и обогрев осей валов, который автоматически включается при температуре менее 4oC.
Преобразователи WM30 могут работать автономно и в составе автоматизированных метеорологических станций.
Рис. 1. Внешний вид преобразователей WM30 чашки - 1, флюгарка - 2, корпус - 3.

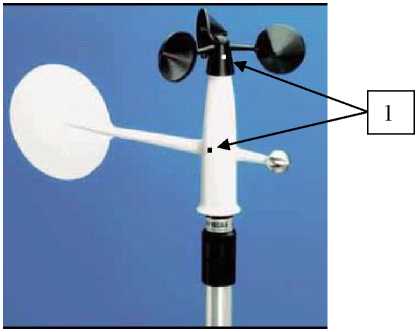

Рисунок 2. Схема пломбирования преобразователей WM30. Пломбы на преобразователе - 1.
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значения характеристики | ||
|
Диапазон измерений скорости воздушного потока, м/с |
От 0,5 до 60 | ||
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
± (0,5+0,04-V), где V - измеренная скорость воздушного потока | ||
|
Пределы допускаемой абсолютной погрешности преобразования скорости вращения вала в значение скорости воздушного потока, м/с |
± 0,05 | ||
|
Порог чувствительности измерений скорости воздушного потока, не более, м/с |
0,4 | ||
|
Момент трения на оси преобразователя скорости воздушного потока, мкН^м |
50 | ||
|
Диапазон измерений направления воздушного потока, градус |
От 0 до 360 | ||
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус |
± 3 | ||
|
Порог чувствительности измерений направления воздушного потока, не более, м/с |
1 | ||
|
Момент трения на оси преобразователя направления воздушного потока, мкН^м |
100 | ||
|
Электрическое питание от источника постоянного тока -напряжение, В -ток, не более, мА |
24 ± 2,4 500 | ||
|
Потребляемая мощность, не более, Вт |
80 | ||
|
Средняя наработка на отказ, ч |
8000 | ||
|
Срок службы, лет |
8 | ||
|
Г абаритные размеры, масса |
высота, мм |
ширина, мм |
масса, кг |
|
265 |
360 |
0,36 | |
|
Условия эксплуатации: - температура воздуха, oC - относительная влажность воздуха, % - атмосферное давление, гПа |
От минус 40 до 55 От 0 до 100 От 600 до 1100 | ||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист формуляра и на корпус преобразователей WM30 в виде голографической наклейки.
Комплектность
1. Преобразователь WM30 1 шт.
2. Формуляр «Преобразователи скорости и направления
воздушного потока WM30» 1 шт.
3. Методика поверки МП 2551-0084-2012 1 шт.
Поверка
осуществляется по документу МП 2551-0084-2012 «Преобразователи скорости и направления воздушного потока WM30», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.11.2012 года.
Перечень эталонов, применяемых при поверке:
1. Государственный специальный эталон единицы скорости воздушного потока ГЭТ 150-85, диапазон от 0,1 до 100 м/с, диаметр рабочего участка 700 мм, относительное среднее квадратическое отклонение погрешности воспроизведения единицы скорости при скоростях от 0,1 до 10 м/с включительно: 3-10’3, при скоростях свыше 10 до 100 м/с: 2-10'3, диапазон от 0 до 360 градусов, погрешность ± 0,5 градуса.
2. Комплект имитаторов КИ-01, диапазон от 20 до 999 об/мин, от 200 до 15000 об/мин, погрешность ± 1 об/мин, диапазон от 0 до 360 градусов, погрешность ± 1 градус.
Сведения о методах измерений
приведены в формуляре «Преобразователи скорости и направления воздушного потока WM30».
Нормативные документы
1. ГОСТ 8.542-86 ГСИ «Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
2. Техническая документация изготовителя.
Рекомендации к применению
осуществление деятельности в области гидрометеорологии.
