Термопреобразователи сопротивления платиновые NWT-C-PT100/B/2

Назначение

Термопреобразователи сопротивления платиновые NWT-C-PT100/B/2 (далее -термопреобразователи или ТС) предназначены для измерения температуры статорных обмоток асинхронных двигателей на ТЭЦ-5 филиала «Невский» ОАО «ТГК-1».

Описание

Принцип действия ТС основан на зависимости сопротивления платинового термочувствительного элемента (ЧЭ) от температуры.

Термопреобразователи конструктивно выполнены в виде ЧЭ в защитной оболочке из листовой меди покрытой слюдой с удлинительными проводами в тефлоновой изоляции (PTFE). ЧЭ представляет собой бифилярную намотку платиновой проволоки на слюдяном каркасе и имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по МЭК 60751 / ГОСТ 6651-2009.

ТС имеют двухпроводную схему соединения внутренних проводов с ЧЭ.

Монтаж на объекте измерений осуществляется путем закладывания ТС в специальные пазы обмоток электродвигателей.

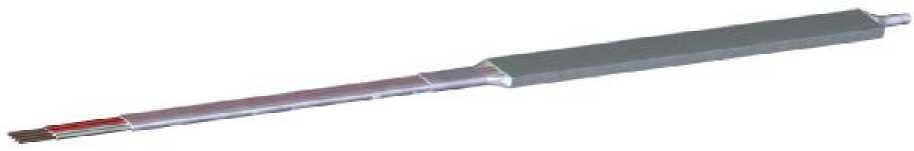

Изображение общего вида термопреобразователей представлено на рисунке 1.

Рис. 1. Термопреобразователь сопротивления платиновый NWT-C-PT100/B/2.

Технические характеристики

Диапазон измеряемых температур, °С

Температурный коэффициент ТС а, °С-1

Условное обозначение номинальной статической характеристики

(НСХ) по ГОСТ 6651-2009

Номинальное значение сопротивления термопреобразователя

при 0° С (Ro), Ом

Класс допуска ТС по ГОСТ 6651-2009

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C

Габаритные размеры ЧЭ ТС в защитной оболочке, мм

Длина удлинительных проводов, мм:

Рабочие условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от минус 50 до 200 0,00385

Pt100

100 B

±(0,3+0,005| t1) 3x8x100 5000

от минус 50 до плюс 200 98

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

Поверка

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи из платины, меди и никеля».

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;

- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5^R+540-4), где R - измеряемое сопротивление, Ом.

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на термопреобразователи сопротивления платиновые NWT-C-PT100/B/2.

Нормативные документы

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.

Общие технические требования и методы испытаний»;

Техническая документация EPHY-MESS GmbH, Германия;

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.

Методика поверки».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на ТЭЦ-5 филиала «Невский» ОАО «ТГК-1».
