Головки измерительные цифровые Millimess 2100, Extramess 2000, Extramess 2001, µMaxµm II, Maxµm III
| Номер в ГРСИ РФ: | 53392-13 |
|---|---|
| Производитель / заявитель: | Фирма "Mahr GmbH", Германия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53392-13 |
| Действует | по 06.05.2018 |
| Наименование | Головки измерительные цифровые |
| Модель | Millimess 2100, Extramess 2000, Extramess 2001, µMaxµm II, Maxµm III |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 168a8812-3787-01f9-06af-fa6b0093acf2 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 06.05.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 466 п. 17 от 06.05.2013 |
Производитель / Заявитель
Фирма "Mahr GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МП 53392-13 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 582 (97%) |
| Неуспешных поверок (СИ непригодно) | 18 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
53392-13: Описание типа
2013-53392-13.pdf
|
Скачать | 126.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Головки измерительные цифровые Millimess 2100, Extramess 2000, Extramess 2001, цМахцт II, Махцт III (далее - головки) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей в цехах и лабораториях во всех отраслях машиностроительного комплекса.
Описание
Конструкция головок представляет собой устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемое параллельно шкале, в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации.
Результаты измерений выводятся на жидкокристаллический экран передней панели головок, а также могут обрабатываться на компьютере, подключенном к прибору через интерфейсы OPTO RS232C и Digimatic и через USB-порт.
Шкальная индикация головок обеспечивает визуальное восприятие при контроле концентричности и плоскостности, а также для нахождения возвратной точки при измерении внутренних диаметров.
В корпус головок встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение или выключение головки (ON/OFF), выбор единиц измерений (mm/inch), обнуление цифровой и шкальной индикации (RESET). У головок Millimess 2100 (рисунок 1), Extramess 2000 (рисунок 2), Extramess 2001 (рисунок 3), Махцт III (рисунок 5) дополнительно встроены кнопки: выбор диапазона измерений и дискретности отсчета (RANGE), вывод наибольшего или наименьшего измеренного значения (MAX/MIN), выбор направления измерений (▲▼). Головки Millimess 2100 и Extramess 2001, Max^m III имеют функцию ввода поля допуска (TOL).
Головки |aMax|am II (рисунок 4) имеют функцию вычисления расстояния между двумя измерениями, вывод данных с распознаванием серийного номера и имеют два режима отображения допуска:
А - фактическое значение и графическое отображение положения допуска,
В - по принципу «да - нет».
Питание головок осуществляется от встроенного источника питания или сетевого адаптера.

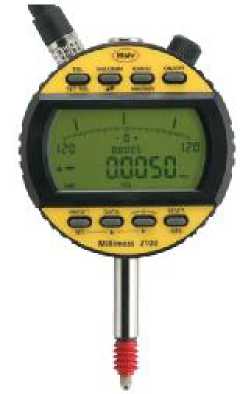

Рисунок 1 - Головка измерительная цифровая Millimess 2100

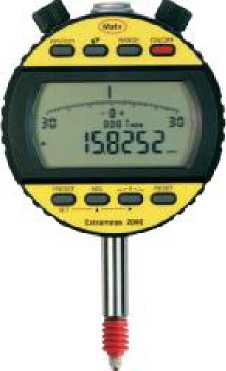

Рисунок 2 - Головка измерительная цифровая Extramess 2000

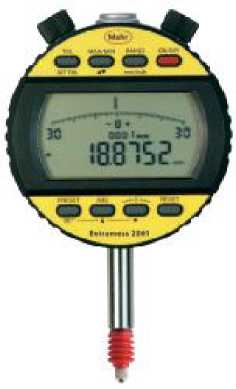

Рисунок 3 - Головка измерительная цифровая Extramess 2001

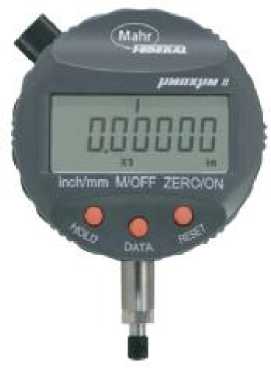

Рисунок 4 - Головка измерительная цифровая цМахцт II

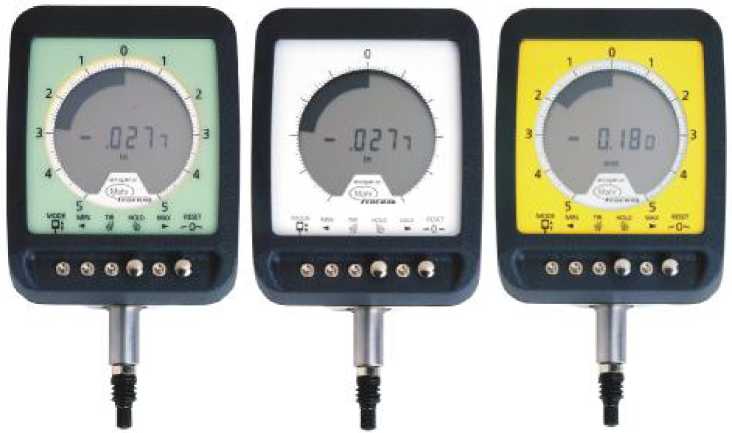

Рисунок 5 - Головка измерительная цифровая Махцт III
Программное обеспечение
Головки измерительные цифровые Millimess 2100, Extramess 2000, Extramess 2001, цМахцт II, Махцт III имеют в своем составе встроенное программное обеспечение, записанное на микрочипе.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
MarCom |
MarCom |
v.1.0 |
- |
- |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.
Технические характеристики
Таблица 1. Основные технические характеристики головок измерительных цифровых Millimess 2100
|
Диапазон измерений переключаемый, мм |
Шаг дискретности переключаемый, мм |
Диапазон показаний шкальной индикации, мм |
Предел допускаемой абсолютной погрешности на участках шкалы, мкм |
Измерительное усилие, Н |
Размах показаний, мкм, не более | |
|
± 0,8 мм |
± 1,4 мм | |||||
|
± 1,0 |
0,0005 0,001 |
± 0,015 ± 0,030 |
1 |
2 |
от 0,7 до 0,9 вкл. |
1,0 |
|
± 1,4 |
0,005 0,01 |
± 0,150 ± 0,300 | ||||
Таблица 2. Основные технические характеристики головок измерительных цифровых Extramess 2000, Extramess 2001
|
Предел измерений переключаемый, мм |
Шаг дискретности переключаемый, мм |
Диапазон показаний шкальной индикации, мм |
Предел допускаемой абсолютной погрешности, мкм |
Измерительное усилие, Н |
Размах показаний, мкм, не более |
|
1,8 |
0,001 |
± 0,030 |
0,6 |
от 0,7 до 0,9 вкл. |
1,0 |
|
1,8 |
0,0005 |
± 0,015 |
0,6 | ||
|
0,8 |
0,0002 |
± 0,006 |
0,3 |
0,2 |
Таблица 3. Основные технические характеристики головок измерительных цифровых
LiMaxiim II
|
Диапазон измерений, мм |
Шаг дискретности переключаемый, мм |
Пределы допускаемой относительной погрешности в зависимости от диапазона измерений |
Измерительное усилие, Н |
Размах показаний , мкм, не более | |
|
до ± 0,50 мм |
св. ± 0,50 мм | ||||
|
± 1,00 |
0,0002 0,0005 0,001 0,002 0,005 0,01 0,02 |
± 0,25% |
± 0,50% |
от 0,8 до 1,1 вкл. |
1,0 |
Таблица 4. Основные технические характеристики головок измерительных цифровых
Max^m III
|
Диапазон измерений, мм |
Шаг дискретности переключаемый, мм |
Пределы допускаемой относительной погрешности в зависимости от диапазона измерений |
Измерительное усилие, Н |
Размах показаний, мкм, не более |
|
± 0,199 |
0,0005 0,001 0,005 |
± 0,25% |
от 0,85 до 1,12 вкл. |
1,0 |
|
± 1,00 |
0,0005 0,001 0,005 |
± 0,50% | ||
|
± 1,99 |
0,001 0,005 |
± 0,35% |
Присоединительный диаметр гильзы головок: 8h6 (8-0,009 мм).
Диапазон рабочих температур, °С (кроме цМахцт II, Maxim III) от + 5 до + 40.
Диапазон рабочих температур, °С (для iiMaxiim II) от + 5 до + 54.
Диапазон рабочих температур, °С (для Maxim III) от + 10 до + 55.
Относительная влажность воздуха, % не более 80.
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта головок типографским способом и на футляр головок методом наклейки.
Комплектность
|
Наименование |
Количество |
|
Головка измерительная цифровая Millimess 2100 или Extramess 2000, или Extramess 2001, или ^Max^m II, или Max^m III |
1 шт. |
|
Сетевой адаптер (кроме iMaxim II) |
1 шт. |
|
Резиновый гофрированный чехол (кроме ^Max^m II) |
1 шт. |
|
Брызгозащитная крышка (для влагоустойчивого исполнения) |
1 шт. |
|
Элемент питания (для Millimess 2100, Extramess 2000, Extramess 2001) |
1 шт. |
|
Элемент питания (для |aMax|am II, Max^m III) |
2 шт. |
|
Ключ для предварительной регулировки хода (кроме iMaxim II) |
1 шт. |
|
Футляр |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
Поверка
осуществляется по документу МП 53392-13 «Головки измерительные цифровые Millimess 2100, Extramess 2000, Extramess 2001, цМахцт II, Max^m III. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г. и включенному в комплект поставки головок.
Основные средства поверки:
- прибор для поверки измерительных головок ППГ-3 с диапазоном измерений (0.. .10) мм с пределами допускаемой абсолютной погрешности (0,05.2) мкм.
Сведения о методах измерений
Метод измерений приведен в разделе «Порядок работы» паспорта «Головки измерительные цифровые Millimess 2100, Extramess 2000, Extramess 2001, цМахцт II, Maxjjm III».
Нормативные документы
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9.. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы Mahr GmbH, Германия.
