Устройство измерения масс твэл зоны воспроизводства УИМЗВ

Назначение

Устройство измерения масс твэл зоны воспроизводства УИМЗВ входит в состав установки снаряжения твэл зоны воспроизводства и предназначено для автоматического измерения масс:

- трубы в сборе с одной приваренной заглушкой (далее - оболочки);

- трубы в сборе, снаряженной топливным столбом (далее - изделия);

- топливного столба в изделии.

Описание

Работа устройства измерения масс твэл зоны воспроизводства УИМЗВ основана на измерении масс трубы в сборе с одной приваренной заглушкой и трубы в сборе, снаряженной топливным столбом, а также на определении массы топливного столба по разности масс трубы в сборе после и до снаряжения.

Последовательность действий при измерениях заключается в следующем. При поступлении на позицию снаряжения оболочка опускается на грузоприемную ферму, взвешивается и поднимается обратно на позицию снаряжения. Далее оболочка снаряжается топливным столбом. После снаряжения оболочки измеряется масса изделия. Данные от весов в цифровом виде без искажений передаются на систему управления. По разности масс трубы в сборе после и до снаряжения (изделия и оболочки) определяется масса топливного столба в изделии. Результаты измерений масс оболочки, изделия и топливного столба в изделии отображаются на экране пульта управления.

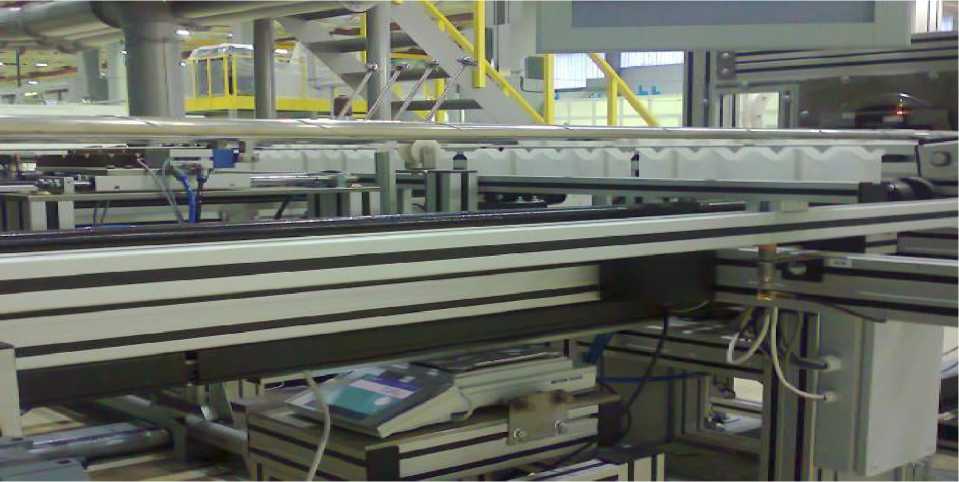

Рисунок 1 - Общий вид устройства измерения масс

В состав устройства измерения масс твэл зоны воспроизводства УИМЗВ входят: весы METLER TOLEDO XP8002S с грузоприемной фермой, а также система автоматического управления процессом взвешивания и обработки результатов измерения масс, которая построена на базе программируемого контроллера SIMATIC S7-300, программное обеспечение для которого разработано на STEP 7 пакета SIMATIC Manager.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1

Программное обеспечение на метрологические характеристики устройства измерения масс влияния не оказывает и имеет уровень защиты “А”.

Технические характеристики

Диапазон измерения массы оболочки, г

от 230,00 до 320,00 от 2230,00 до 2520,00 от 2000,00 до 2200,0

Диапазон измерения массы изделия, г

Диапазон измерения массы топливного столба в изделии, г

Границы абсолютной погрешности измерения массы оболочки и изделия, при доверительной вероятности Р=0,95, не более, г

Границы случайной составляющей погрешности измерения массы оболочки и изделия, при до

верительной вероятности Р=0,95, не более, г

Границы неисключенной систематической составляющей погрешности измерения массы обо

лочки и изделия, при доверительной вероятности Р=0,95, не более, г

Границы погрешности измерения массы топливного столба в изделии при доверительной веро

ятности Р=0,95, не более, г

Границы случайной составляющей погрешности измерения массы топливного столба в изделии при доверительной вероятности Р=0,95, не более, г

Границы неисключенной систематической составляющей погрешности измерения массы топливного столба в изделии при доверительной вероятности Р=0,95, не более, г

Дискретность результата измерения массы на экране системы управления, г
