Тахеометры электронные взрывозащищенные Leica FlexLine plus TS06-5 Ex
| Номер в ГРСИ РФ: | 53440-13 |
|---|---|
| Категория: | Тахеометры |
| Производитель / заявитель: | ГП "Экспериментальный оптико-механический завод" (ЭОМЗ), г.Москва |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53440-13 |
| Действует | по 19.12.2022 |
| Наименование | Тахеометры электронные взрывозащищенные |
| Модель | Leica FlexLine plus TS06-5 Ex |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4f992d8d-c720-1e2a-afed-14ec1e01720b |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 14.05.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 483 п. 11 от 14.05.2013 |
Производитель / Заявитель
ОАО "Экспериментальный оптико-механический завод" (ЭОМЗ), РОССИЯ, г.Москва
Россия
Поверка
| Методика поверки / информация о поверке | МИ 2798-2003 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1149
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1137 (99%) |
| Неуспешных поверок (СИ непригодно) | 12 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
53440-13: Описание типа
2017-53440-13.pdf
|
Скачать | 85.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Тахеометры электронные взрывозащищенные Leica FlexLine plus TS06-5 Ex предназначены для измерения расстояний, горизонтальных и вертикальных углов и определения их функций при выполнении маркшейдерских работ в шахтах, опасных по пыли и газу, а также на опасных производственных объектах.
Описание
Тахеометры электронные взрывозащищенные Leica FlexLine plus TS06-5 Ex - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера - 0,65 / 0,69 мкм, мощность - 0,33 / 5,0 мВт (при измерении в отражательном /диффузном режиме), класс 1 / 3R в соответствии со стандартами IEC 60825-1 «Безопасность лазерных изделий».
Конструктивно, тахеометры электронные взрывозащищенные Leica FlexLine plus TS06-5 Ex выполнены единым блоком. На передней панели расположен черно-белый буквенно-цифровой графический дисплей c функцией автоматического подогрева с кнопками управления. На боковой панели расположен аккумуляторный отсек. Разъём для подключения коммуникационных кабелей расположен в нижней части и опломбирован в соответствии с требованиями Правил безопасности в угольных шахтах (ПБ 05-618-03).
Тахеометры электронные взрывозащищенные Leica FlexLine plus TS06-5 Ex имеют особовзрывобезопасный уровень взрывозащиты, маркировку взрывозащиты РО Ех ia op is I Ма X и может применяться в угольных шахтах, опасных по газу (метан) и угольной пыли, при температуре окружающей среды от - 20 °С до + 50 °С в соответствии с требованиями Правил безопасности в угольных шахтах (ПБ 05-618-03) и Руководства по эксплуатации, с соблюдением особых условий безопасной эксплуатации.
Пломбирование крепёжных винтов корпуса тахеометров электронных взрывозащищенных Leica FlexLine plus TS06-5 Ex с целью защиты от несанкционированного доступа не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

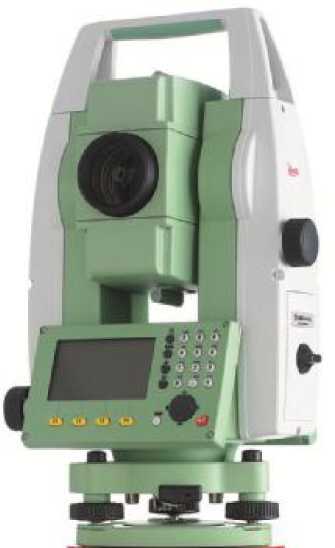

Фотография общего вида тахеометров электронных взрывозащищенных Leica FlexLine plus TS06-5 Ex
Программное обеспечение
Встроенное программное обеспечение Leica FlexField plus предназначено для обеспечения взаимодействия узлов прибора, сохранения и экспорта измеренных величин и импорта исходных данных. Для обработки данных используется офисное программное обеспечение Leica Flex Office. Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Leica FlexField plus |
Flexfield.exe |
3.01 |
3C045A8C |
CRC32 |
|
Leica FlexOffice |
Flexoffice.exe |
2.2 |
2979E36F |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и пред-
намеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Модель: |
Leica FlexLine plus TS06-5 Ex |
|
Увеличение зрительной трубы, крат, не менее: |
30 |
|
Диаметр входного зрачка, мм, не менее: |
40 |
|
Угловое поле зрения зрительной трубы, ...° ...', не менее: |
1 30 |
|
Наименьшее расстояние визирования, м, не более: |
1,7 |
|
Цена деления установочных уровней: - круглого, .' / мм, не более: |
6 / 2 |
|
Диапазон компенсации компенсатора, ...', не менее: |
± 4 |
|
Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, ...'', не более: |
±1 |
|
Пределы допускаемой погрешности лазерного центрира, мм, не более: |
± 1,5 |
|
Диапазон измерений: - углов, ...°: - расстояний, м, не менее: - отражательный режим (1 призма): - диффузный режим: |
0 - 360 1,5 - 3500 1,5 - 1000* |
|
Дискретность отсчитывания измерений: - углов, ...'', не более: - расстояний, мм, не более: |
0,1 0,1 |
|
Допускаемая СКП измерений углов, ...'': |
5 |
|
Допускаемая СКП измерений расстояний, мм: - отражательный режим (1 призма): - диффузный режим на расстоянии до 500м: - диффузный режим на расстоянии 500м и более: |
±(1+1,5x10-6xD) ±(2+2x10-6xD)* ±(4+2x10-6xd)* где D - измеряемое расстояние, мм |
|
Объем внутренней памяти, Мбайт: |
10 |
|
Диапазон рабочих температур, °С: |
-20...+50 |
|
Габаритные размеры (Д х Ш х В), мм, не более: |
203 х 225 х 316 |
|
Масса без аккумулятора, кг, не более: |
4,5 |
* - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффици-
ентом отражения не менее 90% по ГОСТ 8.557-2007;
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
Комплектность
|
Наименование |
Количество, ед. |
|
Тахеометр электронный |
1 |
|
Трегер |
1 |
|
Аккумулятор ИАБ-7.3 |
4 |
|
Зарядное устройство |
1 |
|
Измеритель высоты инструмента |
1 |
|
Держатель измерителя высоты инструмента |
1 |
|
Кабель передачи данных (USB - RS232) |
1 |
|
Мини-призма |
1 |
|
Мини-вешка |
1 |
|
Набор инструментов для юстировки |
1 |
|
Транспортировочный футляр (рюкзак) |
1 |
|
Солнцезащитная бленда |
1 |
|
Чехол от дождя |
1 |
|
Руководство по эксплуатации |
1 |
Поверка
осуществляется по документу МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика поверки».
Перечень основного оборудования необходимого для поверки:
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Сведения о методах измерений
Методика измерений приведена в документе: «Тахеометры электронные взрывозащищенные Leica FlexLine plus TS06-5 Ex. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 51774-01 «Тахеометры электронные. Общие технические условия».
2. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографо- геодезического и картографического назначения».
4. ТУ 4433-001-02570411-2012 «Тахеометры электронные взрывозащищенные Leica Flexline Plus TS06-5 Ex».
Рекомендации к применению
- осуществление геодезической, картографической деятельности.
