Анализаторы цепей скалярные Р2М-40

Назначение

Анализаторы цепей скалярные Р2М-40 предназначены для измерений модуля коэффициента передачи, модуля коэффициента отражения, коэффициента стоячей волны по напряжению (далее - КСВН), мощности в коаксиальном волноводе с диаметрами поперечных сечений 2,4/1,042 мм, 7,0/3,04 мм и 3,5/1,52 мм, и для генерирования электрических синусоидальных колебаний.

Описание

Принцип действия анализаторов цепей скалярных Р2М-40 основан на выделении высокочастотных электромагнитных волн (падающей, прошедшей через исследуемое устройство и отраженной от его входов), преобразовании их в низкочастотные напряжения, пропорциональные мощности этих волн, измерении напряжений и расчете модуля коэффициента отражения, КСВН, модуля коэффициента передачи. Выделение и преобразование производится с помощью головок детекторных и датчиков коэффициента стоячей волны (далее - КСВ).

Анализаторы цепей скалярные Р2М-40 состоят из блока генераторно-измерительного, головок детекторных Д42-50-05, Д42-18-01, Д42-18-11, Д42-20-03, Д42-20-13, датчиков КСВ ДК4-50-05Р-05Р, ДК4-20-03Р-03Р, ДК4-20-13Р-13Р, ДК4-18-01Р-01Р, ДК4-18-11Р-11Р, нагрузок комбинированных и кабелей сверхвысоких частот (далее - СВЧ).

Анализаторы цепей скалярные Р2М-40 имеют 2 модификации. Модификации характеризуются опциями, представленными в таблице 1, и отличаются возможностью расширения диапазонов установки уровня выходной мощности и измерений модуля коэффициента передачи:

- «Р2М-40-05Р» - тип 2,4 мм, розетка по ГОСТ РВ 51914-2002;

- «Р2М-40-05Р-АТА/70» - наличие ступенчатого аттенюатора на выходе блока генераторноизмерительного.

Таблица 1

Внешний вид анализаторов цепей скалярных Р2М-40 представлен на рисунке 1, место пломбировки от несанкционированного доступа - на рисунке 2.

Место нанесения знака поверки

Место нанесения знака об утверждении типа средства измерений

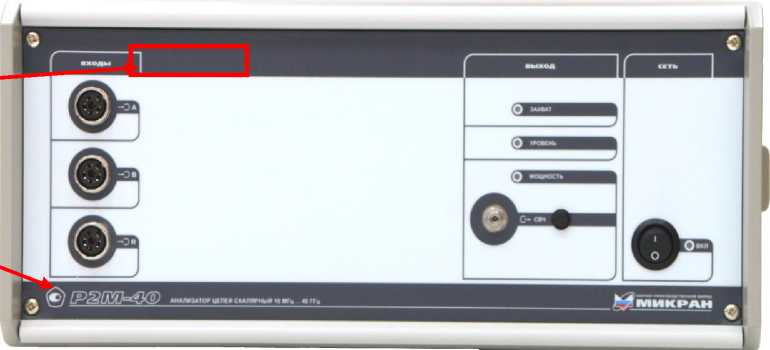

Рисунок 1 - Внешний вид анализаторов цепей скалярных Р2М-40

Рисунок 2 - Место на задней панели для пломбирования от несанкционированного доступа

Программное обеспечение

Анализаторы цепей скалярные Р2М-40 работают под управлением внешнего персонального компьютера с установленным программным обеспечением (далее - ПО), которое обрабатывает измерительную информацию, выполняет вычисления, и обеспечивает отображение результатов измерений. Информационный обмен между анализатором цепей скалярным Р2М-40 и персональным компьютером осуществляется по интерфейсу Ethernet.

ПО реализовано без выделения метрологически значимой части.

Метрологические характеристики анализаторов цепей скалярных Р2М-40 нормированы с учетом влияния ПО.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по классификации МИ 3286-2010.

Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:

- процессор Intel® Pentium II® 600 МГц (или аналог);

- наличие адаптера локальной сети - Ethernet;

- оперативная память 512 Мб;

- разрешение экрана 1024 х 768.

Программное обеспечение работает в следующих операционных системах: Windows XP, Windows® Vista, Windows® 7. Персональный компьютер не входит в комплект поставки.

Метрологические и технические характеристики приведены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Продолжение таблицы 3______________________________________________________________

Погрешность измерений модуля коэффициента передачи нормируется при измерениях согласованных четырехполюсников с КСВН входа и выхода не более 1,3. Для рассогласованных четырехполюсников допускаемая дополнительная абсолютная погрешность измерений ЛА в дБ рассчитывается по формуле:

ЛА = 20-lg[(0,9376-(1+k2)0,021) / (1-0,322Твх-0,158ТвЬ1х-(1+к2)-0,021)],

где Гвх и Гвых - модули коэффициентов отражения входа и выхода исследуемого четырехполюсника; k - модуль коэффициента передачи исследуемого четырехполюсника в относительных единицах по напряжению.

4) Г де дК. и дК— - верхний и нижний пределы относительной погрешности измерений КСВН;

Ксти(Г) - КСВН, равный (1+Г)/(1-Г); ЛГ - абсолютная погрешность измерений модуля коэффициента отражения.

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на переднюю панель блока генераторно-измерительного и титульный лист руководства по эксплуатации ЖНКЮ.468166.028 РЭ типографским способом.

Комплектность

Таблица 5 - Комплектность анализаторов цепей скалярных Р2М-40

Продолжение таблицы 5

Продолжение таблицы 5______________________________________________________________

Примечания:

1 Модификация блока генераторно-измерительного определяется при заказе.

2 Количество и типы головок детекторных, датчиков КСВ и кабелей СВЧ определяются при заказе.

3 Характеристики головок детекторных и датчиков КСВ записаны на цифровой носитель в комплекте поставки.

4 Переходы коаксиальные поставляются по согласованию с потребителем.

Поверка

осуществляется по документу ЖНКЮ.468166.028 Д3 «ГСИ. Анализаторы цепей скалярные Р2М-40. Методика поверки», утвержденному ФБУ «Томский ЦСМ» 15.01.2013 г.

Основные средства поверки:

- ваттметр N1913A с преобразователями 8487D и 8487А (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (ФИФОЕИ) 44731-10) диапазон рабочих частот от 50 до 40000 МГц; диапазон измеряемого уровня мощности от минус 60 до минус 20 дБм (8487D) и от минус 30 до 20 дБм (8487А), пределы допускаемой относительной погрешности измерений мощности ±8 %;

- анализатор спектра E4448A (регистрационный номер в ФИФОЕИ 39229-08), диапазон частот от 3 Гц до 50 ГГц; средний уровень собственных шумов минус 140 дБм, пределы допускаемой абсолютной погрешности измерения частоты ±(0,18-10’6-f+0,1 Гц);

- набор мер коэффициентов передачи и отражения Н/М-50-2,4 мм (регистрационный номер в ФИФОЕИ 50045-12), диапазон рабочих частот от 10 до 40000 МГц, номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений ±4,5 %; номинальные значения ослаблений аттенюаторов 10, 20 и 30 дБ, пределы допускаемой абсолютной погрешности определения действительных значений ±0,3 дБ;

- набор мер КСВН и полного сопротивления 1-го разряда ЭК9-140 (регистрационный номер в ФИФОЕИ 36021-07), диапазон рабочих частот от 10 до 4000 МГц, номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений мер ±2,5 %;

- набор мер КСВН и полного сопротивления 1-го разряда ЭК9-145 (регистрационный номер в ФИФОЕИ 8935-82), диапазон рабочих частот от 4000 до 18000 МГц, номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений мер ±2,0 %;

- набор мер Н/М-18-3,5 мм (регистрационный номер в ФИФОЕИ 35976-07), диапазон рабочих частот от 10 до 18000 МГц, номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений мер ±4,0 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на переднюю панель анализаторов цепей скалярных Р2М-40 согласно рисунку 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

МИ 1700-87 ГСИ. Государственная поверочная схема для средств измерений полного сопротивления в коаксиальных волноводах поперечного сечения 16/6,95; 16/4,58; 7/3,04 и 3,5/1,52 мм в диапазоне частот 0,02 - 18,00 ГГц.

ГОСТ Р 8.813-2013 Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ЖНКЮ.468166.028 ТУ. Анализаторы цепей скалярные Р2М-40. Технические условия.
