Трансформаторы тока 780I-202-5
| Номер в ГРСИ РФ: | 53453-13 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "GE Digital Energy - Instrument Transformer, Inc.", США |
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 53453-13 | |||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||
| Модель | 780I-202-5 | |||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | e9eae47f-a0b9-a644-5de9-0098105e2858 | |||||||||||||||
| Испытания |
|
|||||||||||||||
| Год регистрации | 2013 | |||||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2013 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 483 п. 26 от 14.05.2013 |
Производитель / Заявитель
Фирма "GE Digital Energy - Instrument Transformer, Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
53453-13: Описание типа
2013-53453-13.pdf
|
Скачать | 73.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока 780I-202-5 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов состоит в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением, числа витков первичной и вторичной обмоток.
Каждый трансформатор состоит из неразмыкаемого магнитопровода с отверстием для первичного шинопровода и вторичной обмотки, намотанной на сердечник. Через отверстие магнитопровода пропускается шина или кабель служащие первичной обмоткой трансформатора.
Трансформаторы тока 780I-202-5 по числу ступеней трансформации относятся к одноступенчатым, с одной вторичной обмоткой для измерений и учета. С одним коэффициентом трансформации. При установке помещаются в ячейку комплектного распределительного устройства внутренней установки электрических подстанций и являются комплектующими изделиями.

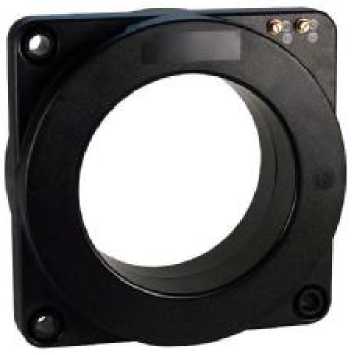

Рис.1 Внешний вид трансформаторов тока 780I-202-5.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение трансформатора Uном, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальное значение силы первичного тока, А |
2000 |
|
Номинальное значение силы вторичного тока, А |
5 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Класс точности вторичной обмотки для измерений и учета |
0,2 |
|
Наименование характеристики |
Значение |
|
Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В^А |
30 |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более |
10 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У3 |
|
Габаритные размеры, мм, (длина*ширина*высота) |
251x251x86 |
|
Масса трансформатора, не более, кг |
13,6 |
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Комплектность
Таблица 2 - Комплектность___________________________________________________________
|
№ п/п |
Наименование изделия |
|
1 |
Трансформатор тока 780I-202-5: Зав. №№ 52670684, 52324972, 52840041, 52840046. |
|
2 |
Паспорт |
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03^А) %, ± (0,1 ± 0,05^А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).
Сведения о методах измерений
Сведений нет.
Нормативные документы
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Техническая документация фирмы изготовителя.
Рекомендации к применению
- «выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
