Трансформаторы напряжения PTW5-2-110-SD02442FF
| Номер в ГРСИ РФ: | 53454-13 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "GE Digital Energy - Instrument Transformer, Inc.", США |
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 53454-13 | |||||||||
| Наименование | Трансформаторы напряжения | |||||||||
| Модель | PTW5-2-110-SD02442FF | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 8290b8af-3f24-7142-4b70-1c5f610112d0 | |||||||||
| Испытания |
|
|||||||||
| Год регистрации | 2013 | |||||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2013 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 483 п. 27 от 14.05.2013 |
Производитель / Заявитель
Фирма "GE Digital Energy - Instrument Transformer, Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-2011 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
53454-13: Описание типа
2013-53454-13.pdf
|
Скачать | 75.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения PTW5-2-110-SD02442FF (далее трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание
Трансформаторы напряжения PTW5-2-110-SD02442FF относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения PTW5-2-110-SD02442FF являются однофазными, с литой изоляцией, с одним изолированным выводом первичной обмотки, выполненным ламельного контакта расположенного в верхней части корпуса трансформатора.
Трансформаторы имеют одну измерительную вторичную обмотку выводы, которой закрыты пластмассовой крышкой и расположены у основания трансформатора на боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа.
Для закрепления в ячейке комплектного распределительного устройства на подошве корпуса трансформаторов предусмотрены отверстия под болты.

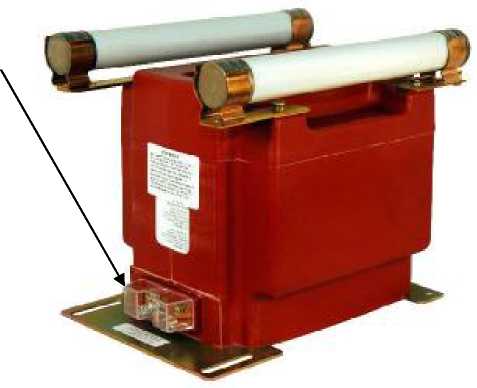

Место пломбирования
Рис.1 Внешний вид трансформаторов напряжения PTW5-2-110-SD02442FF
Технические характеристики
|
Характеристика |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
12 |
|
Номинальное напряжение основной вторичной обмотки, В |
120 |
|
Класс точности основной вторичной обмотки |
0,2 |
|
Номинальная мощность основной вторичной обмотки, В^ А |
50 |
|
Номинальная частота, Гц |
50 |
|
Характеристика |
Значение |
|
Схема и группа соединения обмоток |
1/1-0 |
|
Габаритные размеры, мм, (длина*ширина*высота) |
394x235x287 |
|
Масса не более, кг |
38,6 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У3 |
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Комплектность
Таблица 1 - Комплектность трансформаторов напряжения PTW5-2-110-SD02442FF___________
|
№ п/п |
Наименование изделия |
|
1 |
Трансформатор напряжения PTW5-2-110-SD02442FF Зав. №№ 52843287, 52843288 |
|
2 |
Паспорт |
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: делитель напряжения ДН-220пт (пределы допускаемой основной погрешности по напряжению + 0,1%); прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т» (пределы допускаемой основной погрешности по напряжению + 0,1%).
Сведения о методах измерений
Сведений нет.
Нормативные документы
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
Техническая документация фирмы изготовителя.
Рекомендации к применению
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
