Стенд для измерений крутящего момента силы ММ-140Б
| Номер в ГРСИ РФ: | 53495-13 |
|---|---|
| Производитель / заявитель: | ООО НПП "Петролайн-А", г. Набережные Челны |
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 53495-13 | ||||||
| Наименование | Стенд для измерений крутящего момента силы | ||||||
| Модель | ММ-140Б | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 382f6277-4880-d2e5-f4c8-1d3dc7187127 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2013 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 484 п. 20 от 15.05.2013 |
Производитель / Заявитель
ООО НПП "Петролайн-А", РОССИЯ, дер.Малая Шильна
Россия
Поверка
| Методика поверки / информация о поверке | МП ТИнТ 74-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
53495-13: Описание типа
2013-53495-13.pdf
|
Скачать | 83.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Стенд для измерений крутящего момента силы ММ-140Б предназначен для измерений крутящего момента силы.
Описание
Принцип действия стенда для измерений крутящего момента силы ММ-140Б основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах. Электрические сигналы разбаланса поступают в измерительный усилитель, где осуществляется их преобразование и обработка, с выводом значений на устройство индикации.
Конструктивно стенд для измерений крутящего момента силы ММ-140Б выполнен на основании прямоугольной формы. Измерительная часть выполнена на неподвижной опоре, на которой закреплен датчик крутящего момента силы ТВ2, соединенный с измерительным усилителем РМЕ МР-30. С противоположной стороны находится опора с подвижной частью, которая соединена с приводом приложения нагрузки. Датчик крутящего момента силы ТВ2 и подвижная часть заканчиваются фланцами, между которыми устанавливается поверяемое или калибруемое средство измерений. Величина крутящего момента силы отображается на измерительном усилителе РМЕ МР-30.
Конструкция стенда для измерений крутящего момента силы ММ-140Б обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Общий вид стенда для измерений крутящего момента силы ММ-140Б представлен на рисунке 1.

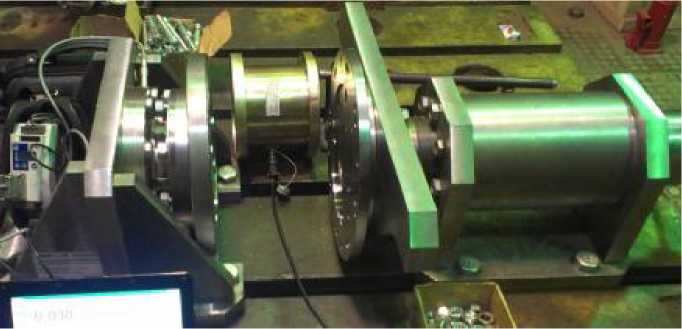

Рисунок 1. Общий вид стенда для измерений крутящего момента силы ММ-140Б
Технические характеристики
|
Техническая характеристика |
Значение характеристики |
|
Номинальное значение измерений крутящего момента силы, Н-м |
10000 |
|
Пределы приведенной к номинальному значению погрешности измерений крутящего момента силы, % |
± 0,5 |
|
Габаритные размеры, мм, не более: длина х ширина х высота |
1140x700x540 |
|
Масса, кг (не более) |
150 |
Знак утверждения типа
наносится на боковую поверхность корпуса стенда для измерений крутящего момента силы ММ-140Б в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
1. Стенд для измерений крутящего момента силы ММ-140Б...........1шт.
2. Руководство по эксплуатации (РЭ).........................................1шт.
Поверка
осуществляется по документу МП ТИнТ 74-2012 «Стенд для измерений крутящего момента силы ММ-140Б. Методика поверки». Основное поверочное оборудование -измерители крутящего момента силы, диапазон измерений до 10000 Н^м, пределы относительной приведенной погрешности измерений крутящего момента силы ±0,15 %.
Сведения о методах измерений
приведены в документе «Стенд для измерений крутящего момента силы ММ-140Б. Руководство по эксплуатации»
Нормативные документы
Техническая документация фирмы ООО НПП «Петролайн-А», Татарстан.
ГОСТ Р 8.752-2011 «Государственный первичный эталон и Государственная поверочная схема для средств измерений крутящего момента силы».
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
