Датчики температуры TS-9100

Назначение

Датчики температуры серии TS-9100 (далее по тексту - датчики) предназначены для измерений и контроля температуры жидких и газообразных сред в системах вентиляции, кондиционирования воздуха и отопления.

Описание

Принцип действия датчиков основан на зависимости сопротивления полупроводникового резистора (NTC) или платинового тонкопленочного чувствительного элемента (ПЧЭ) от температуры. Резистор NTC имеет номинальное сопротивление при 25 °С, равное 2252 Ом (NTC «К2») или 10 кОм (NTC «К10»), и обратную зависимость сопротивления от измеряемой температуры. ЧЭ имеет номинальную статическую характеристику преобразования (НСХ) Pt1000 по ГОСТ 6651-2009.

Датчики состоят из одного термочувствительного элемента сопротивления (резистора или ПЧЭ) и внутренних соединительных проводов, помещенных или в герметичный защитный чехол из нержавеющей стали или меди, или находящихся внутри пластикового корпуса, а также клемм или выводов, предназначенных для подключения к измерительному прибору. В датчиках с выходным аналоговым сигналом внутри корпуса находится измерительный преобразователь, преобразующий сопротивление в выходной сигнал напряжения постоянного тока.

Датчики температуры серии TS-9100 изготовляются следующих моделей: TS-9101-8101, TS-9101-8103, TS-9101-8104, TS-9101-8212, TS-9101-8213, TS-9101-8214, TS-9101-8222, TS-9101-8223, TS-9101-8224, TS-9101-8225, TS-9101-8226, TS-9101-8227, TS-9101-8232, TS-9101-8233, TS-9101-8234, TS-9101-8235, TS-9101-8252, TS-9101-8253, TS-9101-8254, TS-9101-8312, TS-9101-8313, TS-9101-8314,TS-9101-8322, TS-9101-8323, TS-9101-8324, TS-9101-8333, TS-9101-8353, TS-9101-8401, TS-9101-8402, TS-9101-8602, TS-9101-8604, TS-9101-8703, TS-9103-8220, TS-9103-8250, TS-9103-8320, TS-9103-8400, TS-9103-8600, TS-9103-8700, TS-9104-8220, TS-9104-8230, TS-9104-8320, TS-9104-8600, TS-9104-8700, TS-9105-8220, TS-9105-8230, TS-9105-8250, TS-9105-8400, TS-9105-8600, TS-9105-8700, TS-9106-8210, TS-9106-8220, TS-9106-8230, TS-9106-8250, TS-9106-8310, TS-9106-8320, TS-9106-8330, TS-9106-8350, TS-9106-8400, TS-9106-8600, TS-9106-8700, которые отличаются друг от друга типом чувствительного элемента, конструктивным исполнением, диапазоном измеряемых температур и способом монтажа.

Фотографии общего вида датчиков приведены на рисунках 1-3.

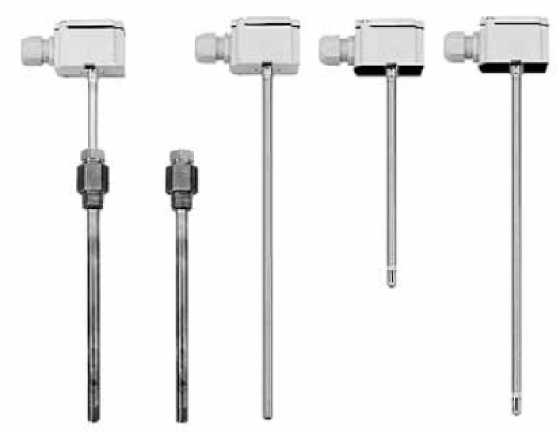

Рис.1: TS-910x-82xx

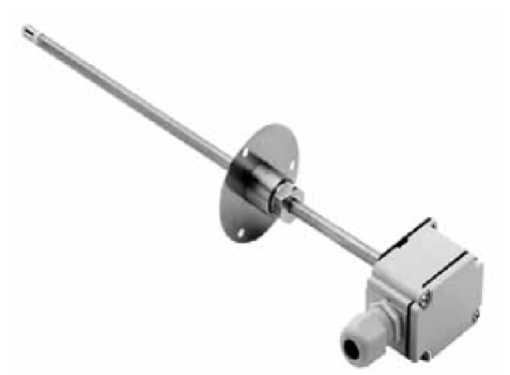

Рис.2: TS-910x-835x

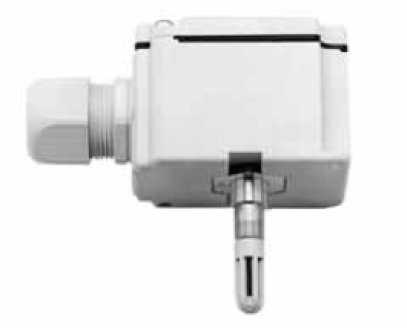

Рис.3: TS-910x-870x

Технические характеристики

Основные метрологические и технические характеристики датчиков в зависимости от модели приведены в таблицах 1-10:

Таблица 1

Таблица 2

Таблица 3

Таблица 4

Таблица 5

Таблица 6

Таблица 7

Таблица 8

Таблица 9

Таблица 10

Напряжение питания (для датчиков с выходным сигналом 0-10 В):         15 В ± 10 %

Класс допуска датчиков с НСХ типа «Pt1000» по ГОСТ 6651-2009:                  A

Рабочие условия эксплуатации:

- диапазон температур окружающей среды, °С                 от минус 30 до плюс 50

(для датчиков с выходным сигналом 0-10 В)

от минус 30 до плюс 70 (для остальных датчиков)

- относительная влажность воздуха, %                                      от 30 до 80

Средний срок службы, лет, не менее:                                                10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на корпус датчика при помощи наклейки.

Комплектность

Датчик (серия и исполнение - в соответствии с заказом) - 1 шт.

Паспорт (на русском языке)                              - 1 экз.

Методика поверки                                       - 1 экз.

Поверка

осуществляется по документу МП 53497-13 «Датчики температуры серии TS-9100. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС», 15.11.2011 г.

Основные средства поверки:

- цифровой прецизионный термометр сопротивления DTI-1000, диапазон измеряемых температур: -50.+650 °С; пределы допускаемой основной абсолютной погрешности в диапазоне: -50.+400 °С: ±(0,03 + ед. мл. разряда) °C;

- калибратор-вольтметр универсальный В1-28, Хв2.095.024 ТУ;

- термостаты жидкостные прецизионные типов ТПП-1.1, ТПП-1.2, диапазон воспроизводимых температур: -60.+100 °С, нестабильность поддержания заданной температуры ±(0,004.0,01) °С;

- термостат жидкостной «ТЕРМОТЕСТ-300», диапазон воспроизводимых температур +100...+300 °С, нестабильность поддержания заданной температуры ±(0.01.0.02) °С

- камера климатическая мод. MHU-880CSSA, диапазон воспроизводимых значений температуры от минус 40 до плюс 90 °С.

Сведения о методиках (методах) измерений приведены в соответствующих разделах паспорта на датчики.

Нормативные документы

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины. меди и никеля. Общие технические требования и методы испытаний.

Международный стандарт МЭК 60751 (2008. 07) Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 30232-94. Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы «Johnson Controls Systems & Service GmbH». Германия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов. а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Датчики температуры серии TS-9100 разработаны для использования с цифровыми контроллерами линейки System 9100 (серии DX; SC; TC). ТС-8900. Facility Explorers и с другими электронными устройствами.
