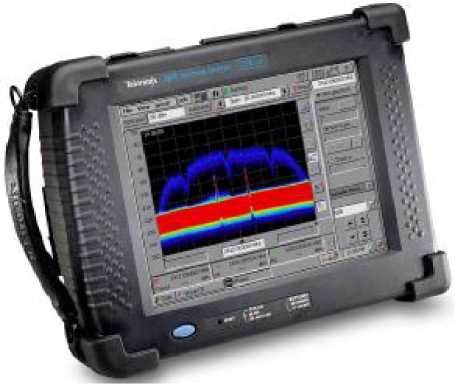

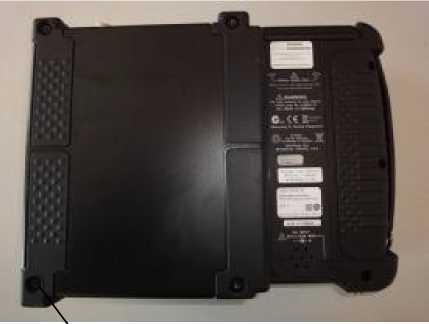

Анализаторы спектра портативные H500, SA2500

идентификационное наименование

H500/SA2500

идентификационный номер версии

5.112

класс риска

A по WELMEC 7.2 для категории P

диапазон частот

от 10 кГц до 6,2 ГГц

пределы допускаемой погрешности частоты опорного генератора при температуре от 0 до + 50 оС после заводской калибровки

± 5-10’7

временной дрейф частоты опорного генератора за 1 год, не более

± 1^10-°

параметры входа синхронизации

частота (с шагом 1 МГц)

диапазон синхронизации (от номинальной частоты)

от 1 до 20 МГц ± 1^10-°

уровень сигнала синхронизации

частотой от 1 до 15 МГц

частотой от 16 до 20 МГц

от - 15 до + 15 дБм 1 от - 10 до + 15 дБм

входное сопротивление

1,5 кОм

параметры GPS

относительная погрешность синхронизации при подключенной антенне GPS, типовое значение, не более

± 1-10-8

относительная погрешность синхронизации при отключении антенны GPS в течение 10 мин, типовое значение, не более

± 3-10'8

частота обновления данных

1 Гц

погрешность позиционирования, типовое значение, не более по горизонтали по вертикали

9 м

18 м

полоса обзора

без предварительного усилителя

от 10 кГц до 6,2 ГГц

с предварительным усилителем

от 10 МГц до 6,2 ГГц

разрешение установки центральной частоты

1 Гц

полоса пропускания

от 10 Гц до 3 МГц

разрешение установки полосы пропускания

1 Гц

уровень фазовых шумов, не более

при отстройке до 30 кГц

при отстройке 100 кГц, типовое значение

при отстройке 1 МГц, типовое значение

- 95 дБн/Гц 2

- 97 дБн/Гц

- 110 дБн/Гц

максимальный уровень сигнала на входе

+ 20 дБм

усредненный уровень собственных шумов при полосе пропускания 10 на частотах от 10 МГц до 2 ГГц на частотах от 2 до 4 ГГц на частотах от 4 до 5 ГГц на частотах от 5 до 6,2 ГГц

Гц, не более - 153 дБм - 152 дБм - 151 дБм - 145 дБм

уровень помех, не связанных с входом, при ослаблении входного аттенюатора 0 дБ, кроме указанных отдельных частот, не более

без предварительного усилителя

отдельные частоты: от 9 до 19; 3464; 4592; от 5374 до 5378;

- 90 дБм

6160 МГц

с предварительным усилителем

отдельные частоты: от 9 до 19; от 5374 до 5378 МГц

- 105 дБм

уровень интермодуляционных искажений 3-го порядка без предварительного усилителя, типовое значение, не более

- 70 дБн

уровень гармонических искажений 2-го порядка без предварительного усилителя, типовое значение, не более

- 60 дБн

уровень помех, связанных с входом, типовое значение, не более кроме частоты (2282 ± 20) МГц на частотах (2282 ± 20) МГц

- 70 дБм

- 55 дБм

диапазон установки опорного уровня

от - 160 до + 20 дБм

относительная погрешность измерения уровня мощности по маркеру

(полоса обзора не менее 20 МГц), типовые значения, не более

без предварительного усилителя при уровне от - 50 до + 20 дБм

с предварительным усилителем

при уровне от - 80 до - 50 дБм

при уровне от - 120 до - 80 дБм

± 1,75 дБ

± 3,0 дБ

± 3,75 дБ

частотный диапазон анализа модулированных сигналов

от 1 кГц до 20 МГц

пределы допускаемой погрешности измерения уровня мощности в кан частота от 1 МГц до 3,2 ГГц, опорный уровень > - 35 дБ, уровень на входе от - 60 до + 20 дБм

але

± 1,2 дБ

частота от 10 МГц до 3,2 ГГц, опорный уровень < - 35 дБ, уровень на входе от - 75 до - 40 дБм

± 2,4 дБ

частота от 3,2 до 6,2 ГГц, опорный уровень < - 35 дБ, уровень на входе от - 50 до + 20 дБм

± 1,8 дБ

частота от 3,2 до 6,2 ГГц, опорный уровень < - 35 дБ

полоса пропускания < 100 кГц, уровень на входе от - 75 до - 40 дБм

полоса пропускания > 100 кГц, уровень на входе от - 55 до - 40 дБм

± 3,0 дБ

± 3,0 дБ

выход сигнала на промежуточной частоте

центральная частота

полоса пропускания по уровню 3 дБ выходное сопротивление

140 МГц

24 МГц

50 Ом

минимальная длительность фиксируемых кратковременных сигналов H500

SA2500, стандартное исполнение

SA2500, опция EP1

125 мкс

500 мкс

125 мкс

классификация параметров сигналов

H500

SA2500, стандартное исполнение

SA2500, опция EP2

имеется нет имеется

общие технические характеристики

габаритные размеры (ширина х высота х толщина), мм

330 х 255 х 125

масса, не более

6,0 кг

напряжение питания постоянного тока

от 20 до 30 В

потребляемая мощность, не более

60 Вт

условия эксплуатации

рабочий диапазон температур

от 0 до + 50 оС

диапазон температур транспортирования и хранения

от - 40 до + 60 оС

относительная влажность (без конденсата) при температуре до + 30 оС при температуре более + 30 оС

от 5 до 95 % от 5 до 45 %

предельная высота над уровнем моря рабочие условия транспортирование и хранение

4600 м

12200 м

электромагнитная совместимость

ГОСТ Р 51522-99

безопасность

ГОСТ Р 52319-2005

наименование и обозначение

кол-во

анализатор спектра портативный H500/SA2500

1 шт. по заказу

адаптер сетевой 119-7755

1 шт.

батарея Li-Ion 146-0151

1 шт.

антенна GPS 119-7424

1 шт.

наклонная подставка 348-1661

1 шт.

ящик для переноски 016-1775

1 шт.

чехол с молниевыми застежками 016-1868

1 шт.

карандаш для сенсорного дисплея 119-6609

1 шт.

антенна VHF с разъемом BNC

1 шт.

адаптер N-BNC

1 шт.

кабель USB (A-B) длиной 2 м

1 шт.

адаптер для выхода аудио 131-8284

1 шт.

анализатор спектра H500. 077-0793-00. Руководство по эксплуатации.

анализатор спектра SA2500. 077-0795-00. Руководство по эксплуатации

1 шт.

методика поверки МП РТ 1895-2013

1 шт.

наименование и требования к метрологическим характеристикам

рекомендуемые эталонные средства измерений и метрологические характеристики

генератор сигналов

диапазон частот от 50 MHz до 6.5 ГГц;

диапазон уровня мощности

- (5 до 35) дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 105 дБн/Гц

генератор сигналов Agilent E8257D

с опциями 520, 1E1

диапазон частот от 250 кГц до 20 ГГц;

диапазон установки уровня от - 135 до + 12 дБм уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 130 дБн/Гц

стандарт частоты

уровень сигнала «10 МГц»

от 0 до + 10 дБм;

относительная погрешность частоты сигнала «10 МГц» не более ± 1-10-9

стандарт частоты рубидиевый SRS FS725 номинальный уровень сигнала «10 МГц» + 7 дБм годовой дрейф частоты 10 МГц не более ± V10-10

ваттметр проходящей СВЧ мощности диапазон частот от 50 МГц до 6,5 ГГц; диапазон уровня мощности

- (5 до 35) дБм;

относительная погрешность измерения уровня мощности не более ± 0,3 дБ

ваттметр проходящей СВЧ мощности

Rohde & Schwarz NRP-Z28

относительная погрешность измерения мощности от - 50 до + 20 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,1 дБ
