Измерители влажности и температуры микропроцессорные Ивит-М
| Номер в ГРСИ РФ: | 53527-18 |
|---|---|
| Производитель / заявитель: | ООО "НПК "РЭЛСИБ", г.Новосибирск |
Измерители влажности и температуры микропроцессорные Ивит-М (далее - измерители) предназначены для измерений относительной влажности и температуры воздуха и неагрессивных газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53527-18 |
| Наименование | Измерители влажности и температуры микропроцессорные |
| Модель | Ивит-М |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 04.12.2023 |
Производитель / Заявитель
ООО "НПК "РЭЛСИБ", г.Новосибирск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год; для исп. Н1Ф - 2 года |
| Зарегистрировано поверок | 7048 |
| Найдено поверителей | 48 |
| Успешных поверок (СИ пригодно) | 6947 (99%) |
| Неуспешных поверок (СИ непригодно) | 101 (1%) |
| Актуальность информации | 22.11.2024 |
Поверители
Скачать
| 53527-18: Описание типа СИ | Скачать | 365.2 КБ | |
| 53527-18: Методика поверки | Скачать | 5.3 MБ |
Описание типа
Назначение
Измерители влажности и температуры микропроцессорные Ивит-М (далее - измерители) предназначены для измерений относительной влажности и температуры воздуха и неагрессивных газов.
Описание
Принцип действия измерителей основан на зависимости диэлектрической проницаемости влагочувствительного слоя из полимера от количества сорбированной влаги в емкостном сенсоре влажности и температурной зависимости электрического сопротивления в полупроводниковом сенсоре температуры комплексного чувствительного элемента относительной влажности и температуры (далее - ЧЭВТ). Цифровой код I2C первичного преобразователя преобразуется микроконтроллером электронного блока измерителей в значения температуры и влажности. Полученное значение измеренной температуры и влажности отображается на дисплее и/или передается посредством интерфейсов связи RS485, Ethernet на внешнее устройство сбора и отображения информации.
Измерители состоят из электронного блока и первичного преобразователя. Первичный преобразователь (далее - преобразователь) состоит из защитного металлического корпуса, в котором размещен воздушный фильтр и чувствительный элемент ЧЭВТ. Электронный блок измерителей выполнен в прямоугольном пластмассовом корпусе, на передней панели которого расположены светодиодные индикаторы режима работы и цифровой светодиодный индикатор в модификации Ивит-М.Т и/или ЖК-дисплей в модификации Ивит-М.Е. На боковых панелях расположены клеммы для подключения напряжения питания, интерфейсов связи и релейных выходов для управления внешними локальными нагрузками. Преобразователь подключен к электронному блоку посредством гибкого кабеля или жесткозакрепленный.
Измерители выпускаются в трех модификациях, отличающиеся наличием или отсутствием дисплея и видом выходных сигналов при использовании в измерительных системах:
Ивит-М.Т - модификация с двумя токовыми выходами от 4 до 20 мА;
Ивит-M.RS - модификация с интерфейсом RS-485;
Ивит-М.Е - модификация с интерфейсом Ethernet.
Измерители каждой модификации выпускаются в шести конструктивных исполнениях: настенное Н1 с встроенным преобразователем; настенное Н1Ф с встроенным преобразователем для использования в помещении в диапазоне температуры от плюс 2 до плюс 30 °С; настенное Н2 с выносным преобразователем; канальное К1, предназначенное для погружения преобразователя в каналы приточно-вытяжной вентиляции без использования штуцера; канальное К2, предназначенное для погружения преобразователя в каналы приточно-вытяжной вентиляции с уплотнением при помощи резьбового штуцера, уличное (У) с преобразователем, помещённым в ветрозащитный экран.
Пример заказа:
Ивит-М.Т-И-Н2-160-1,0
Ивит-М.А-Б-В-Г-Д
А Т - с токовыми выходами от 4 до 20 мА;
RS - с цифровым выходным сигналом RS-485;
Е - с цифровым выходным сигналом Ethernet
Б Р - двухпозиционное регулирование (для Ивит-M.RS и Ивит-М.Е);
А - электронный архив (для Ивит-М.Е);
И - цифровой индикатор (для Ивит-М.Т и Ивит-М.Е);
0 - опция отсутствует (символ опускается)
В конструктивное исполнение:
Н1 - настенное, со встроенным первичным преобразователем;
Н1Ф - настенное со встроенным первичным преобразователем для помещений с температурой от плюс 2 до плюс 30 С;
Н2 - настенное, с выносным первичным преобразователем;
К1 - канальное, без штуцера;
К2 - канальное, со штуцером;
У - уличное
Г L - длина монтажной части первичного преобразователя, мм, (для кон
структивного исполнения К1и К2)
Д l - длина присоединительного кабеля, м, (для конструктивного исполнения Н2)
Место пломбирования корпуса

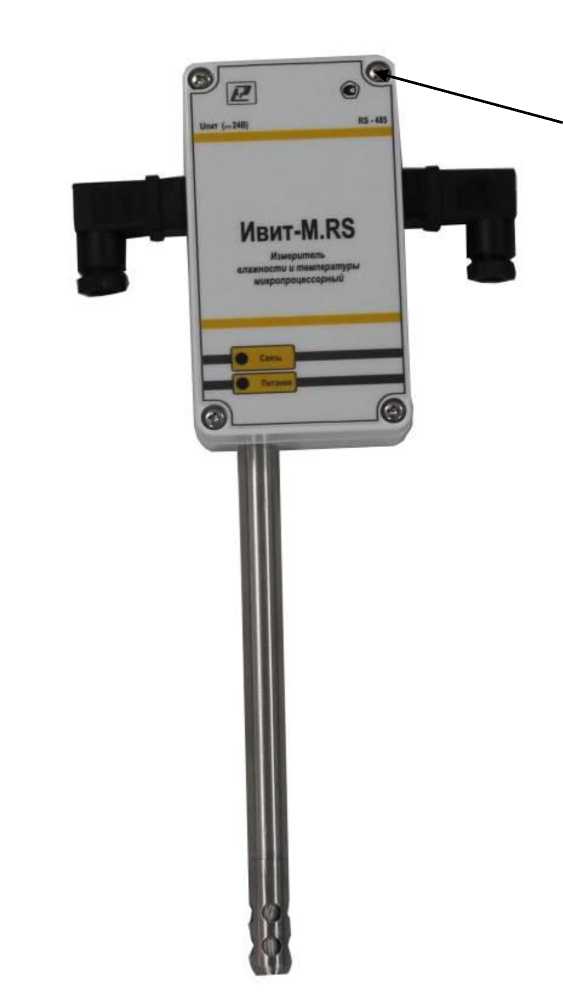

Рисунок 1 - Общий вид измерителей Ивит-M.RS конструктивного исполнения Н1, Н1Ф
Место пломбирования корпуса

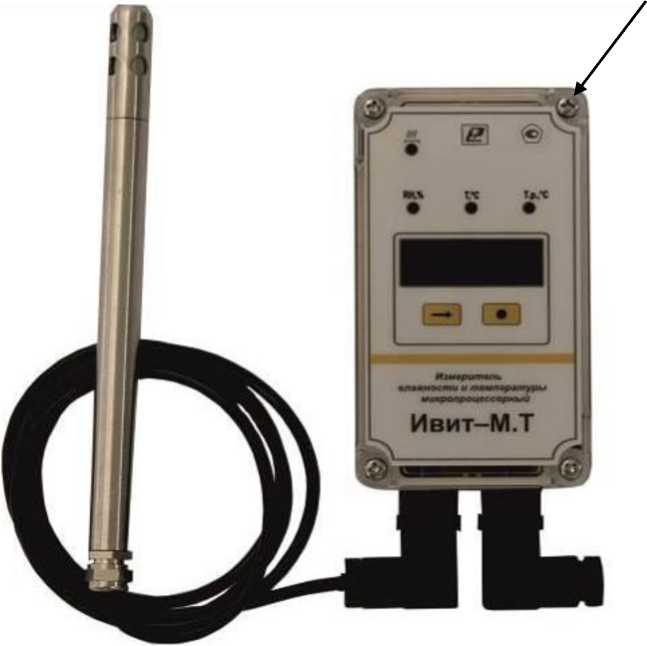

Рисунок 2 - Общий вид измерителей Ивит-М.Т конструктивного исполнения Н2
Место пломбирования корпуса
Рисунок 3 - Общий вид измерителей Ивит-М.Т конструктивного исполнения К1, К2

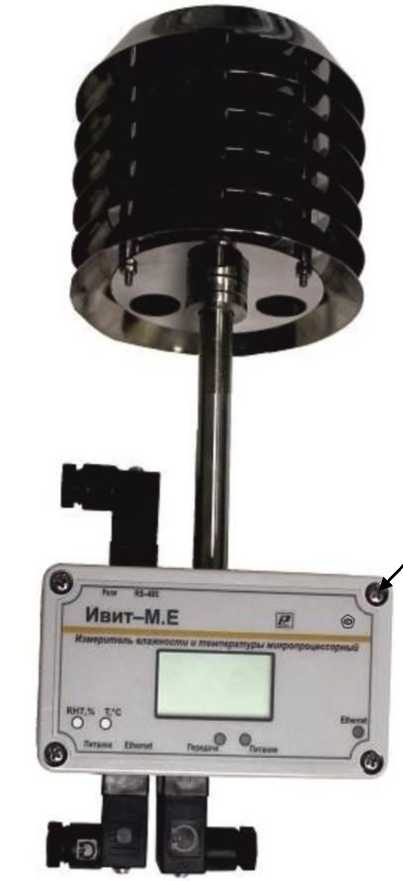

Рисунок 4 - Общий вид измерителей Ивит-М.Е конструктивного исполнения У
Место пломбирования корпуса
Программное обеспечение
Измерители функционирует под управлением встроенного программного обеспечения.
Программное обеспечение осуществляет функции сбора, обработки, передачи и представления измерительной информации.
Измерители имеют возможность подключения к персональному компьютеру с операционной системой Windows и установленной программой «Конфигуратор Ивит-М», которое предназначено для прослеживания результатов измерений в реальном времени, сохранения полученных данных в числовом или графическом формате и последующей обработки.
К метрологически значимой части ПО «Конфигуратор Ивит-М» относится файл: config-ivit.exe
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений по Р 50.2.077-2014 - средний.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Тип ПО |
встроенное |
автономное |
|
Модификации |
ивит-m.rs ивит-м.е ивит-м.т | |
|
Идентификационное наименование ПО |
соответствует модификации прибора |
config-ivit.exe |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.9.00 |
1.8.1.1 |
|
Цифровой идентификатор ПО |
недоступен |
f149f2f493a68659df1f6b 3179ebb2b9* |
|
Алгоритм расчета контрольной суммы |
- |
MD5 |
|
* Для версии 1.8.1.1 | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С: - в исполнении Н1, У - в исполнении Н2, К1, К2 - в исполнении Н1Ф* |
от -40 до +50 от -40 до +100 от +2 до +30 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - св. 0 до +90 °С включ. - от -40 до 0 °С включ. и св.+90 до +100 °С |
±0,4 ±0,6 |
|
Диапазон измерений относительной влажности (без конденсации влаги), % в исполнении Н1Ф**, % |
от 5 до 95 от 20 до 80 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, %: - св. 10 до 90 % включ. - от 5 до 10 % включ. и св. 90 до 95 % |
±2,5 ±4,0 |
|
* Диапазон показаний температуры в исполнении Н1Ф от -40 до +50 °С; * * Диапазон показаний относительной влажности в исполнении Н1Ф от 5 до 95 %. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
ИВИТ-М.Т |
ИВИТ-М.Е |
ИВИТ-М. RS |
|
Напряжение питания постоянным током, В |
от 18 до 36 |
от 22 до 26 | |
|
Габаритные размеры (ДхШхГ), мм, не более: преобразователя (диаметрхдлина) |
115x65x40 12x160; 200; 300 | ||
|
Масса, кг, не более исполнения Н1, Н2, К1, К2 исполнение У |
0,35 0,70 | ||
|
Выходной сигнал силы постоянного тока, мА |
от 4 до 20 |
- |
- |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||
|
Модификация |
ИВИТ-М.Т |
ИВИТ-М.Е |
ИВИТ-М. RS |
|
Интерфейс связи |
- |
RS 485 |
Ethemet (стандарт ХЕЕЕ 802.3х) |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С для исполнений с ЖК-дисплеем для исполнения Н1Ф - диапазон относительной влажности окружающего воздуха при температуре +25 °С, %, не более для исполнения Н1Ф, % - диапазон атмосферного давления, кПа |
от -40 до +50 от -20 до +50 от +2 до +30 90 (без конденсации) от 20 до 80 от 86,6 до 106,7 | ||
|
Средний срок службы, лет |
5 | ||
|
Средняя наработка на отказ, ч |
57000 | ||
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на лицевую панель электронного блока измерителя в виде наклейки.
Комплектность
Таблица 4 - Комплектность измерителя Ивит-М
|
Наименование |
Обозначение |
Количество |
|
Измеритель влажности и температуры микропроцессорный |
Ивит-М |
1 шт. |
|
Руководство по эксплуатации |
РЭЛС.421262.007 РЭ/ РЭЛС.421262.022 РЭ/ РЭЛС.421262.025 РЭ |
1 экз. (по заказу) |
|
Инструкция по эксплуатации и Паспорт |
РЭЛС.421262.007 ПС/ РЭЛС.421262.022ПС/ РЭЛС.421262.025ПС |
1 экз. |
|
Методика поверки |
МП № 2411-0163-2018 |
1 экз. |
Поверка
осуществляется по документу МП № 2411-0163-2018 «ГСИ. Измерители влажности и температуры микропроцессорные Ивит-М. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 13 сентября 2018 г.
Основные средства поверки:
- генератор влажного воздуха HygroGen модификации HygroGen-2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 32405-11;
- измеритель температуры многоканальный прецизионный «Термоизмеритель ТМ-12», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 34205-07;
- термометры сопротивления эталонные ЭТС-100, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19916-10;
- калибратор температуры JOFRA серий ATC-R, RTC-R, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46576-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ТУ 4211-029-57200730-2011 с Изменением №1 Измерители влажности и температуры микропроцессорные Ивит-М» ООО НПК «РЭЛСИБ. Технические условия
