Рефрактометры Аббе модели NAR-1T SOLID, NAR-1T LIQUID, NAR-2T, NAR-3T, NAR-4T, DR-A1

Назначение

Рефрактометры Аббе, модели NAR-1T SOLID, NAR-1T LIQUID, NAR-2T, NAR-3T, NAR-4T, DR-A1 (далее рефрактометры) предназначены для измерения показателя преломления неагрессивных жидкостей и твёрдых образцов, таких как оптические стекла, полимерные пленки, пластик, а также для измерения массовой доли растворимых сухих веществ (сахарозы) в водных растворах по международной сахарной шкале % Brix.

Описание

Принцип действия рефрактометров основан на измерении угла полного внутреннего отражения при прохождении света через границу раздела двух прозрачных сред с разными показателями преломления, одна из которых измеряемое жидкое или твердое вещество, а другая измерительная призма.

Измеряемая жидкость или твердое вещество помещаются на поверхность измерительной призмы и плотно прижимаются осветительной призмой. Температура измерительной призмы контролируется внешним цифровым термометром, выполняющим роль аналого-цифрового преобразователя. В процессе измерений анализируемое вещество освещается источником света через осветительную призму. При этом образуется граница света и тени соответствующая предельному углу преломления системы двух сред: измерительная призма с высоким показателем преломления и измеряемое вещество с меньшим показателем преломления. Положение границы света и тени зависит от показателя преломления измеряемого вещества, и для разных веществ оно разное. Наведение перекрестья на границу раздела света и тени в смотровом поле осуществляется вручную и связано с перемещением визуальной шкалы рефрактометров. Визуальная шкала рефрактометров проградуирована непосредственно в значениях показателя преломления nD и массовой доли сахарозы в водных растворах % Brix, а для рефрактометра модели NAR-4T только в значениях показателя преломления nD.

В рефрактометре модели DR-A1 используется фотоэлектрическая регистрация смотрового поля. При наведении вручную перекрестья на границу раздела света и тени с фотоприемника в аналого-цифровой преобразователь поступают электрические сигналы, которые в соответствии с записанным в памяти математическим алгоритмом, преобразуются в значения показателя преломления nD и массовой доли сахарозы в водных растворах % Brix. Эти значения непрерывно меняются в процессе наведения на границу раздела света и тени. После завершения наведения они вместе с текущим значением температуры отображаются на цветном жидкокристаллическом дисплее в цифровом виде.

Рефрактометры Аббе, модели NAR-1T SOLID, NAR-1T LIQUID, NAR-2T, NAR-3T, NAR-4T, DR-A1 представляет собой настольные лабораторные измерительные приборы, состоящие из оптико-механического блока и водяного циркулирующего термостата. Оптикомеханический блок включает в себя измерительную и осветительную призмы, оптическую систему, смотровое поле с перекрестьем и шкалой, окуляр для наблюдения, компенсатор дисперсии для исключения окраски границы раздела света и тени.

К оптико-механическому блоку подключен внешний источник света, в качестве которого используется светодиод с максимумом интенсивности излучения приближенной к длине волны 589,3 нм (линия D в спектре излучения натрия).

Рефрактометры NAR-1T LIQUID предназначены для анализа жидких образцов, содержащих сахарозу.

Рефрактометры NAR-1T SOLID применяются, в основном, для измерения показателей преломления оптических стекол, пластмассы и определения средней дисперсии.

Рефрактометры NAR-2T используются для анализа высокотемпературных пастообразных и жидких образцов.

Рефрактометры NAR-3T имеют более высокую точность измерений за счет усовершенствования технологии их изготовления, применяются для измерения показателей преломления твердых и жидких образцов, а также образцов с двойным лучепреломлением.

Рефрактометры NAR-4T предназначены для измерения полимерных материалов с высокими значениями показателей преломления.

Рефрактометры DR-A1 являются цифровыми измерительными приборами, имеют программируемую шкалу пользователя, оснащены функцией «автоматической температурной компенсации» (АТС), что позволяет проводить измерения независимо от температуры окружающей среды для образцов с различной температурой в установленном температурном диапазоне.

Во всех моделях рефрактометров используется водяной циркулирующий термостат, предназначенный для стабилизации температуры в процессе измерения.

Модели рефрактометров отличаются метрологическими характеристиками.

Корпус рефрактометров изготовлен из листового алюминия.

Общий вид рефрактометров Аббе и места нанесения знака поверки показан на рисунке 1.

Место нанесения знака поверки

Место нанесения знака поверки

*«?и.

А - Рефрактометр Аббе NAR-1T SOLID Б - Рефрактометр Аббе NAR-1T LIQUID

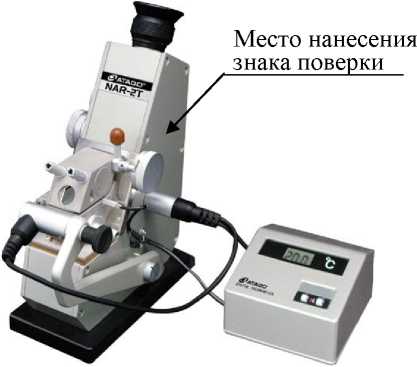

В - Рефрактометр Аббе NAR-2T

Место нанесения знака поверки

Г - Рефрактометр Аббе NAR-3T

Место нанесения знака поверки

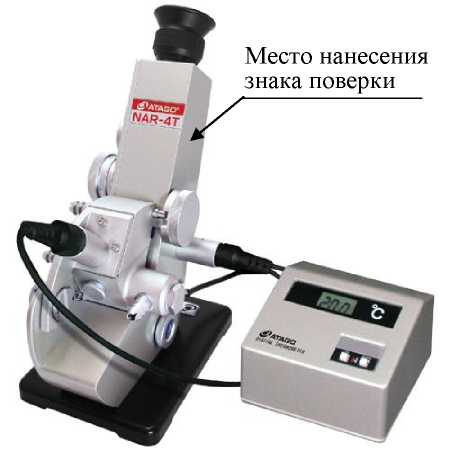

Д - Рефрактометр Аббе NAR-4T

«.а4

‘атапп

Место нанесения знака поверки

Е - Рефрактометр Аббе DR-A1

Рисунок 1 - Общий вид рефрактометров Аббе

Пломбирование рефрактометров Аббе не предусмотрено.

Программное обеспечение

Рефрактометр Аббе модели DR-A1 поставляются с установленным встроенным программным обеспечением, которое в соответствии с разработанным алгоритмом выполняет сбор и обработку результатов измерений и обеспечивает их отображение на пользовательском дисплее и передачу по интерфейсам связи. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус рефрактометра в виде наклейки.

Комплектность

Таблица 4 - Комплектность рефрактометров

Продолжение таблицы 4

Поверка

осуществляется по документу МП-242-1488-2013 «Рефрактометры Аббе, модели NAR-1T SOLID, NAR-1T LIQUID, NAR-2T, NAR-3T, NAR-4T, DR-A1. Методика поверки (с изменением №1)», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26 февраля 2018 г.

Основные средства поверки:

- ГСО 8123 - 2002 показателя преломления жидкостей (комплект ПП);

- поверочные водные растворы сахарозы кв. «ХЧ» по ГОСТ 5833-75(92);

- рефрактометр НПВО - РСИ по ГОСТ 8.583-2011 с диапазоном измерений показателя преломления: от 1,33 до 1,70 и абсолютной погрешностью: от ±5-10’5 до ±1 • 10-4.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на боковую стенку рефрактометра, как показано на рисунке 1 и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.583-2011 ГСИ. Государственная поверочная схема для средств измерений показателя преломления.

Техническая документация фирмы-изготовителя ATAGO CO., LTD, Япония.
