Счетчики газа бытовые СГБ-1,8
| Номер в ГРСИ РФ: | 53538-13 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО "Элехант", г.Ханты-Мансийск |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53538-13 |
| Действует | по 16.03.2023 |
| Наименование | Счетчики газа бытовые |
| Модель | СГБ-1,8 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 822d7de6-88f3-2884-bc59-50c24273ee73 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 17.05.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 509 п. 25 от 17.05.2013 |
Производитель / Заявитель
ООО "Элехант", РОССИЯ, г.Омск
Россия
Поверка
| Методика поверки / информация о поверке | 4213-001-037996313-16 МП |
| Межповерочный интервал / Периодичность поверки |
12 лет
|
| Зарегистрировано поверок |
704298
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 704214 (100%) |
| Неуспешных поверок (СИ непригодно) | 84 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
53538-13: Описание типа
2020-53538-13.pdf
|
Скачать | 385.7 КБ | |
|
53538-13: Методика поверки
2020-mp53538-13.pdf
|
Скачать | 316.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Счетчики газа бытовые СГБ-1,8 (далее - счетчики) предназначены для измерения объема сжиженного углеводородного газа по ГОСТ 20448-90 и природного газа по ГОСТ 5542-87 при учете потребления газа индивидуальными потребителями.
Описание
Принцип действия счетчиков газа бытовых СГБ-1,8 основан на преобразовании объема газа, прошедшего через счетчик в пропорциональное количество электрических импульсов с помощью струйного генератора колебаний, с последующим подсчетом на электронном блоке измерения объема газа.
Счетчики состоят из следующих основных узлов:
- корпус с расположенным в нем струйным генератором, пьезоэлементом и входными и выходными присоединительными патрубками;
- электронный блок;
- элемент питания;
- две цветные пластиковые накладки.
Счетчики имеют отчетное устройство на жидкокристаллическом индикаторе.
Внешний вид счетчиков представлен на рисунке 1, схема пломбирования - на рисунке 2.

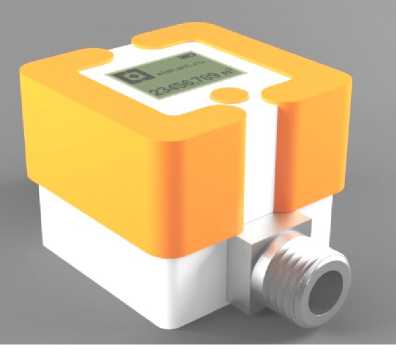

Рисунок 1 - Внешний вид счетчиков газа СГБ-1,8

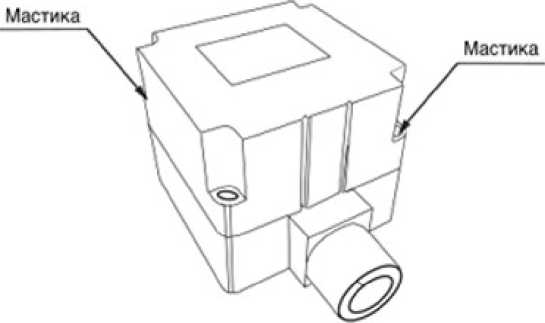

Рисунок 2 - Схема пломбирования счетчиков газа СГБ-1,8
Программное обеспечение
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Основная программа СГБ-1,8 |
Prog18.hex |
1.0 |
F9AC |
CRC16 |
|
Примечание - допускается замена программного обеспечения на более новую версию. | ||||
Технические характеристики
Таблица 2
|
Диаметр условного прохода, мм |
15 |
|
Диапазон измеряемых расходов, м3/ч |
от 0,03 до 1,8 |
|
Пределы допускаемой основной относительной погрешности счетчика, %, равны в диапазоне расходов: - Qmin < Q < 0,2^Qmax |
± 2,5 |
|
- 0,2^Qmax < Q < Qmax |
± 1,5 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной в пределах рабочего диапазона температур на каждые 10 °С изменения температуры, % |
± 0,5 |
|
Наименьшая цена деления отчетного устройства, м3 |
0,001 |
|
Емкость отсчетного устройства, м3, не менее |
99999,999 |
|
Напряжение питания, В |
3,6 |
|
Габаритные размеры, мм, не более |
110x66x55 |
|
Масса, кг, не более |
0,3 |
|
Средний срок службы, лет, не менее |
24 |
|
Средняя наработка на отказ, ч, не менее |
120000 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от - 10 до + 50 |
|
- относительная влажность, %, |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносится на этикетку, размещенную на корпусе счетчика, на титульном листе паспорта и руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
Таблица 3
|
- |
счетчик газа бытовой СГБ-1,8 |
- 1 шт.; | |
|
- |
паспорт |
- |
1 экз.; |
|
- |
индивидуальная упаковка |
- |
1 шт.; |
|
- |
руководство по эксплуатации |
- |
по отдельному договору; |
|
- |
методика поверки |
- |
по отдельному договору. |
Поверка
осуществляется по документу 4213-001-037996313-16 МП «Инструкция ГСИ. Счетчики газа бытовые СГБ-1,8. Методика поверки», утвержденному ГЦИ СИ ФБУ «Омский ЦСМ» 26 ноября 2012 г.
Основные средства поверки:
- установка поверочная для ротаметров и счетчиков газа УПРС-16, диапазон измерения расхода от 0,005 до 16 м3/ч, относительная погрешность ± 0,5 %;
- гигрометр психрометрический типа ВИТ-1, диапазон измерения относительной влажности от 20 до 90 %, диапазон измерения температуры от 0 до 25 °С, абсолютная погрешность ±0,2 °С;
- барометр-анероид М 67, диапазон измерения от 610 до 790 мм рт. ст. (от 80 до 120 кПа), абсолютная погрешность ± 0,8 мм рт. ст. (± 106 Па);
- секундомер СОП пр-2а-2-010, емкость шкалы 30 мин, класс точности 2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик комплексов с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.618-2006 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа»
ТУ 4213-001-037996313-2012 «Счетчики газа бытовые СГБ. Технические условия»
