Пирометры "Термоскоп", модификации Термоскоп-100, Термоскоп-300
| Номер в ГРСИ РФ: | 53548-13 |
|---|---|
| Категория: | Пирометры |
| Производитель / заявитель: | ООО "Инфратест", г.Екатеринбург |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53548-13 |
| Действует | по 09.04.2028 |
| Наименование | Пирометры |
| Модель | "Термоскоп", модификации Термоскоп-100, Термоскоп-300 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 67954b46-d856-1541-8489-6a54ce1991c6 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 17.05.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 509 п. 35 от 17.05.2013 |
Производитель / Заявитель
ООО "Инфратест", г. Екатеринбург
Россия
Поверка
| Методика поверки / информация о поверке | МП 2412-0042-2013 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2617
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2521 (96%) |
| Неуспешных поверок (СИ непригодно) | 96 (4 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
53548-13: Описание типа
2018-53548-13.pdf
|
Скачать | 134.4 КБ | |
|
53548-13: Методика поверки
2023-mp53548-13.pdf
|
Скачать | 270 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Пирометры «Термоскоп», модификации Термоскоп-100, Термоскоп-300 (далее - пирометры) предназначены для измерения температуры объектов бесконтактным методом.
Описание
Принцип действия пирометров основан на преобразовании потока излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник с системой термостатирования, в электрический сигнал, пропорциональный температуре. Информация о температурном состоянии объекта выдается на жидкокристаллический дисплей. Модификации пирометров различаются диапазонами измерений, погрешностью измерений, габаритными размерами, массой и имеют исполнения: модификация Термоскоп-100 - НТ (диапазон от минус 20 до 800 °C);
- СТ (диапазон от 300 до 1200 °C);
- ВТ (диапазон от 600 до 2000 °C); модификация Термоскоп-300 - 1CCT (диапазон от 300 до 1200 °C);
- 1СВТ (диапазон от 600 до 2000 °C);
-2СВТ0 (диапазон от 700 до 1500 °C);
-2СВТ1 (диапазон от 1000 до 2000 °C)
Пирометры «Термоскоп», модификации Термоскоп-100 могут дополняться расширенным функционалом (модель LOGO), позволяющим работать с внутренней памятью прибора: записывать, хранить и по необходимости отражать на дисплее измеренные значения.

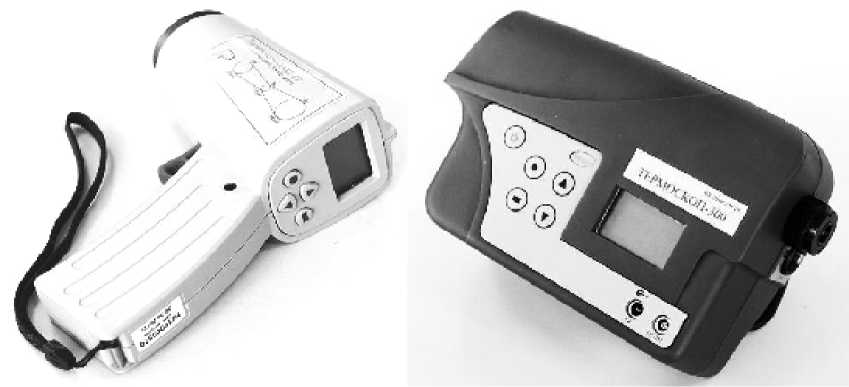

рис. 1 Вид пирометров модификаций Термоскоп-100 и Термоскоп-300
Программное обеспечение
Пирометр функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение позволяет осуществлять функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
|
Наименование программного обеспечения |
Идентификационн ое наименование программного обеспечения |
Номер версии (идентификац ионный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатор а ПО |
|
«Thermoscope» |
«Thermoscope» |
5.3 |
не доступен |
- |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Основные метрологические и технические характеристики приведены в таблице 2 и 3.
Таблица 2.
|
Наименование характеристики |
Исполнения пирометров «Термоскоп» модификации Термоскоп - 100 | ||
|
100 - НТ |
100 - СТ |
100 - ВТ | |
|
1 |
2 |
3 |
4 |
|
Диапазон измерений температуры, °С |
минус 20 -800 |
300 -1200 |
600 -2000 |
|
Пределы допускаемой основной абсолютной погрешности при температуре окружающей среды 20±5 °C, °C - в диапазоне температуры от минус 20 до 20 °С - в диапазоне температуры от 20 до 100 °С |
±2,0 ±1,0 |
- | |
|
Пределы допускаемой основной относительной погрешности при температуре окружающей среды 20±5 °C, % - в диапазоне температуры выше 100 °С |
±1,0 | ||
|
Показатель визирования |
1:30 |
1:300 |
1:100 |
|
Пределы допускаемой дополнительной абсолютной погрешности вызванной изменением температуры окружающей среды, при измерениях в диапазоне от минус 20 до 100 °С, °С/°С |
±0,05 |
- | |
|
Пределы допускаемой дополнительной относительной погрешности вызванной изменением температуры окружающей среды при измерениях в диапазоне от 100 до 2000 °С, %/°С |
±0,05 | ||
|
Напряжение питания, В |
2-3,3 | ||
|
Габаритные размеры, мм, не более -длина -ширина -высота |
155 56 163 | ||
|
Масса без батарей питания, кг, не более |
0,24 | ||
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С -диапазон влажности окружающего воздуха, % |
минус 10 - 50 10 - 80 | ||
|
Условия транспортирования и хранения (без батарей питания): - диапазон температуры окружающей среды, °С - диапазон влажности окружающего воздуха при температуре 35 °С, % |
минус 50 - 50 10 - 80 | ||
|
Время наработки до метрологического отказа, ч |
10000 | ||
|
Срок службы, лет |
7 | ||
Таблица 3.
|
Наименование характеристики |
Исполнения пиром модификации г |
етров «Термоскоп» ’ермоскоп - 300 | ||
|
300-1CCT |
300-1СВТ |
300-2СВТ0 |
300-2СВТ1 | |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон измерений температуры, °С |
300 -1200 |
600 -2000 |
700 -1500 |
1000 - 2000 |
|
Пределы допускаемой основной относительной погрешности при температуре окружающей среды 20±5 °C, % |
±0,75 |
±0,5 |
±0,75 | |
|
Показатель визирования |
1:120 |
1:240 |
1:100 |
1:100 |
|
Пределы допускаемой дополнительной относительной погрешности вызванной изменением температуры окружающей среды, %/°С |
±0,05 | |||
|
Напряжение питания, В |
4-6,3 | |||
|
Габаритные размеры, мм, не более -длина -ширина -высота |
114 185 71 | |||
|
Масса без батарей питания, кг, не более |
0,82 | |||
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С -диапазон влажности окружающего воздуха, % |
минус 10 - 50 10 - 80 | |||
|
Условия транспортирования и хранения (без батарей питания): - диапазон температуры окружающей среды, °С - диапазон влажности окружающего воздуха при температуре 35 °С, % |
минус 50 - 50 10 - 80 | |||
|
Время наработки до метрологического отказа, ч |
10000 | |||
|
Срок службы, лет |
7 | |||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографическим способом и на пирометр в виде наклейки.
Комплектность
- пирометр «Термоскоп» - 1 шт.
- паспорт - 1 экз.
- руководство по эксплуатации - 1 экз.
- методика поверки МП 2412-0042-2013 - 1 экз.
Поверка
осуществляется по документу МП 2412-0042-2013 «Пирометры «Термоскоп» модификации
Термоскоп-100, Термоскоп-300. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в феврале 2013 г.
Основное поверочное оборудование:
Эталонные излучатели 1-го разряда по ГОСТ 8.558-2009.
Эталонные излучатели 2-го разряда по ГОСТ 8.558-2009.
Сведения о методах измерений
Методы измерения изложены в руководствах по эксплуатации «Пирометр «Термоскоп» модификации «Термоскоп-100», «Пирометр «Термоскоп» модификации «Термоскоп-300».
Нормативные документы
1. ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
2. ГОСТ 28243-96 «Пирометры. Общие технические требования».
3. Техническая документация изготовителя.
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
