Измеритель точки росы Easidew TX I.S.
| Номер в ГРСИ РФ: | 53549-13 |
|---|---|
| Производитель / заявитель: | Фирма "Michell Instruments Ltd.", Великобритания |
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 53549-13 | ||||||
| Наименование | Измеритель точки росы | ||||||
| Модель | Easidew TX I.S. | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 9acb8743-7a1d-6ba4-c579-888dfe503718 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2013 | ||||||
| Общие данные | |
|---|---|
| Класс СИ | 31.02 |
| Год регистрации | 2013 |
| Страна-производитель | Великобритания |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 509 п. 36 от 17.05.2013 |
Производитель / Заявитель
Фирма "Michell Instruments Ltd.", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Великобритания
Поверка
| Методика поверки / информация о поверке | МП 53549-13 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (50%) |
| Неуспешных поверок (СИ непригодно) | 1 (50 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
53549-13: Описание типа
2013-53549-13.pdf
|
Скачать | 74 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Измеритель точки росы модель Easidew TX 1^.(далее измеритель точки росы) предназначен для измерений температуры точки росы влаги газовых либо жидких сред.
Описание
Измеритель точки росы точки конструктивно выполнен в виде измерительного блока в металлическом корпусе, в котором установлены датчик температуры точки росы влаги конденсационного типа, система жидкостного охлаждения датчика, а также устройство для установки микроскопа для визуального наблюдения за конденсатом влаги на датчике. Измеритель точки росы имеет штуцер для подсоединения трубок с подаваемым анализируемым газом.
Принцип действия измеритель точки росы - импедансный. На керамическую подложку измерительной ячейки нанесено три слоя: верхний и нижний - проводящие и средний - активный адсорбирующий. Все три слоя имеют толщину около 1 мкм. Через верхний токопроводящий слой газ проникает в адсорбирующий слой. Вся ячейка чувствительна только к молекулам воды, поскольку они обладают высоким дипольным моментом.
Измеритель точки росы имеет маркировку взрывозащиты 0 Ex ia IIC T4 X, IP 66 по ГОСТ Р 523350.11-2005 и ГОСТ Р 523350.14-2006.

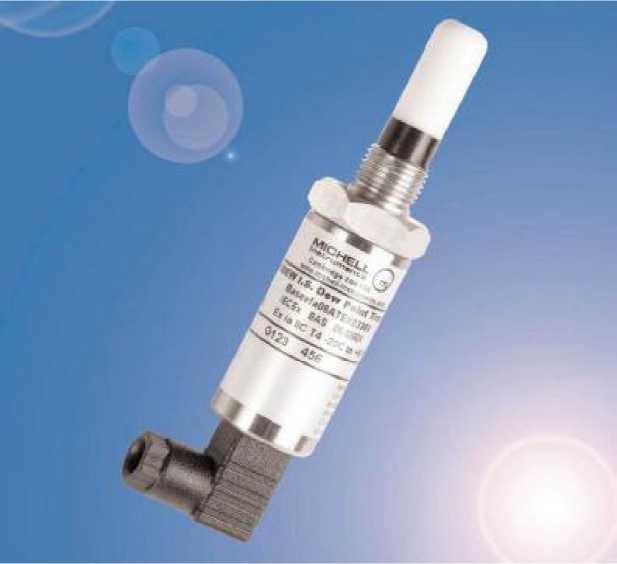

Рис. 1 Внешний вид измеритель точки росыа модель Easidew TX I.S.
Технические характеристики
|
Диапазон измерений температуры точки росы влаги, оС |
от минус 100 до 20 |
|
Пределы допускаемых значений абсолютной погрешности измерений, оС |
± 2 |
|
Расход исследуемого газа, л/мин |
от 0,5 до 20 |
|
Значения выходного аналогового сигнала, мА |
4-20 |
|
Потребляемая мощность, ВА |
20 |
|
Напряжение питания, В |
12.. .28 постоянного напряжения |
|
Температура окружающей среды, оС |
от минус 40 до 60 |
|
Рабочее давление, МПа |
от 1 до 30 |
|
Относительная влажность воздуха, не более, % |
100 |
|
Габаритные размеры, не более, мм |
132x27 |
|
Масса, не более, кг |
0,15 |
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.
Комплектность
Измеритель точки росы модель Easidew TX I.S.- 1 шт.
Паспорт - 1 экз.
Методика поверки - 1 экз.
Поверка
осуществляется по документу МП 53549-13 "Инструкция. Измеритель точки росы модель Easidew TX I.S.-. Методика поверки", разработанному и утвержденному ГЦИ СИ "РО-СИСПЫТАНИЯ" в 2012 г.
Основные средства поверки:
генераторы влажного газа VDS, DG-5, диапазон воспроизведения температуры точки росы влаги от -100 до 20 оС, пределы допускаемой абсолютной погрешности ±0,2 % точки росы влаги;
Сведения о методах измерений
Методы измерений приведены в руководстве по эксплуатации.
Нормативные документы
Техническая документация фирмы-изготовителя.
ГОСТ 8.547-2009. «Государственная поверочная схема для средств измерений влажности газов».
Рекомендации к применению
Вне сферы государственного регулирования обеспечения единства измерений.
