Уровнемеры радиоизотопные LevelPRO и LevelPRO+
| Номер в ГРСИ РФ: | 53551-13 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | Фирма "Thermo Fisher Scientific", США |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53551-13 |
| Действует | по 17.05.2018 |
| Наименование | Уровнемеры радиоизотопные |
| Модель | LevelPRO и LevelPRO+ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3c288c65-70c0-7ccc-0279-3cb7873caf4f |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 29.02 |
| Год регистрации | 2013 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | 17.05.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 509 п. 38 от 17.05.2013 |
Производитель / Заявитель
Фирма "Thermo Process Instruments L.P., a Subsidiary of Thermo Fisher Scientific", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | Р 22101МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
53551-13: Описание типа
2013-53551-13.pdf
|
Скачать | 133.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Уровнемеры радиоизотопные LevelPRO и LevelPRO+ (далее - уровнемеры) предназначены для непрерывного измерения уровня жидких сред, пульп и сыпучих материалов (далее - продукта) в резервуарах различной формы.
Описание
Уровнемеры радиоизотопные LevelPRO и LevelPRO+ относятся к бесконтактным средства измерения уровня продукта. Измерения уровня проводятся на принципе, основанном на эффекте поглощения гамма-излучения продуктом, находящемся в резервуаре, причем величина поглощения пропорциональна количеству (по высоте уровня) продукта через которое проходит гамма-излучение.
В состав уровнемера входят: детектор-преобразователь, контейнер с источником гамма-излучения 60Co или 137Cs (ISO 2919) или гамма-источник типа ИГИ-Ц-х-х (Россия) или его аналог, блок с дисплеем, соединительные кабели, кронштейны для крепления составных элементов на месте монтажа. В LevelPRO детектор и преобразователь размещаются компактно, а в LevelPRO+ - раздельно.
При установке на месте эксплуатации производится калибровка уровнемера по методике фирмы-изготовителя, изложенной в Руководстве по эксплуатации.

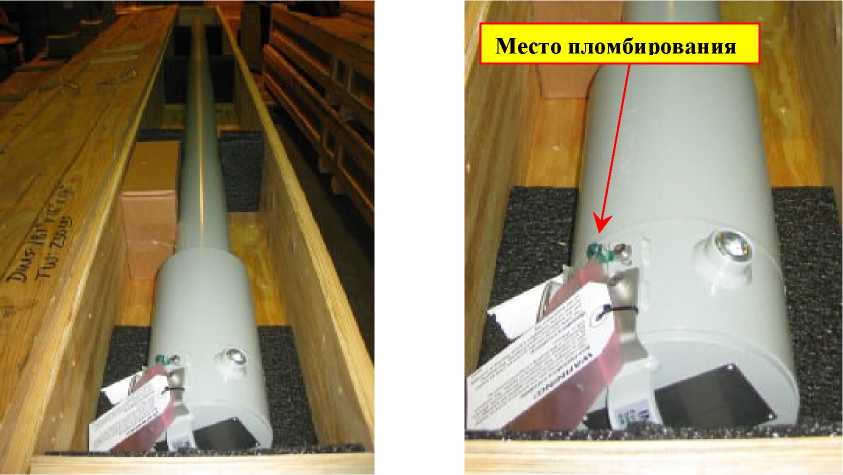

Общий вид уровнемера и место пломбирования приведены на рисунках 1, 2.
Рис. 1 Общий вид
Рис. 2 Место пломбирования
Программное обеспечение
Уровнемер имеет программное обеспечение, разработанное фирмой «Thermo Process Instruments L.P.» a Subsidiary of Thermo Fisher Scientific, USA (США).
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификацио нное наименование программного обеспечения |
Номер версии (иденфикационн ый номер) программного обеспечения |
Цифровой индефикатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО уровнемера радиоизотопног о LevelPRO (LevelPRO+) |
Programm_ 131117 |
Rev.№5.10 10MAY2010 |
40с1 |
CRC16 |
Относительное отличие результатов расчетов, выполненные по ПО уровнемера радиоизотопного LevelPRO (LevelPRO+) составляет 0,05% от результатов расчетов, выполненных по опорной программе.
ПО имеет уровень защиты уровня С (по МИ 3286-2010).
Технические характеристики
Метрологические и технические характеристики уровнемера приведены в таблице 2.
Таблица 2
|
Характеристика |
Параметр |
|
Рабочая среда |
жидкости, пульпы и сыпучие материалы |
|
Размещение детектора и преобразователя: - LevelPRO - LevelPRO+ |
компактно раздельно |
|
Диапазоны измерений уровня (при одном детекторе), м |
от 0 до 0,3; от 0 до 0,6; от 0 до 0,9; от 0 до 1,2; от 0 до 1,5; от 0 до 1,8; от 0 до 2,1; от 0 до 2,4; от 0 до 2,7; от 0 до 3,0; от 0 до 3,3; от 0 до 3,6; от 0 до3,9 |
|
Пределы допускаемой приведенной погрешности измерений уровня, % |
± 1,0 |
|
Время измерений (время установления показаний), с Выходной токовый сигнал, мА Температура окружающего воздуха, оС |
от 1 до 999; от 4 до 20; от - 50 до +60 |
|
Активность источника, Ки |
от 0,005 до 20 |
|
Электропитание: - напряжение переменного тока, В - частота, Гц - напряжение постоянного тока, В |
от 104 до 253; 50 ± 1; от 19 до 29 |
|
Потребляемая мощность: - от сети переменного тока, В^ А - от сети постоянного тока, Вт |
8,5; 3,5 |
|
Масса, кг, не более: - детектор с преобразователем; - контейнер; - блок с дисплеем |
от 28 до 181 (в зависимости от длины детектора); 100; 1,5 |
|
Габаритные размеры (без крепежных принадлежностей), Д х Ш х В, мм, не более: - детектор с преобразователем; - контейнер; - блок с дисплеем |
4150х280х200; 270 х 360 х 410; 122 х 80 х 50 |
|
Маркировка взрывозащиты |
Ex d IIB T6+H2 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
В комплект уровнемера входят:
- уровнемер LevelPRO (уровнемер LevelPRO+);
- руководство по эксплуатации.
Поверка
осуществляется по документу Р 221012МП «ГСИ. Уровнемеры радиоизотопные LevelPRO.
Методика поверки», утвержденному ФГУП ВНИИР 22.10.2012 г.
Основное поверочное оборудование:
- рулетка измерительная с ценой деления 1 мм по ГОСТ 7502-98;
- дозиметр ДРГ3-02 ХШ 2.805.345 Ф.
Сведения о методах измерений
«MeasureTech™ LevelPRO. Изотопный уровнемер со встроенным электронным
преобразователем. Руководство по эксплуатации, № 717778».
Нормативные документы
1. ГОСТ 21497-90 Уровнемеры радиоизотопные. Общие технические условия;
2. Техническая документация фирмы-изготовителя.
Рекомендации к применению
Вне сферы государственного регулирования обеспечения единства измерений.
